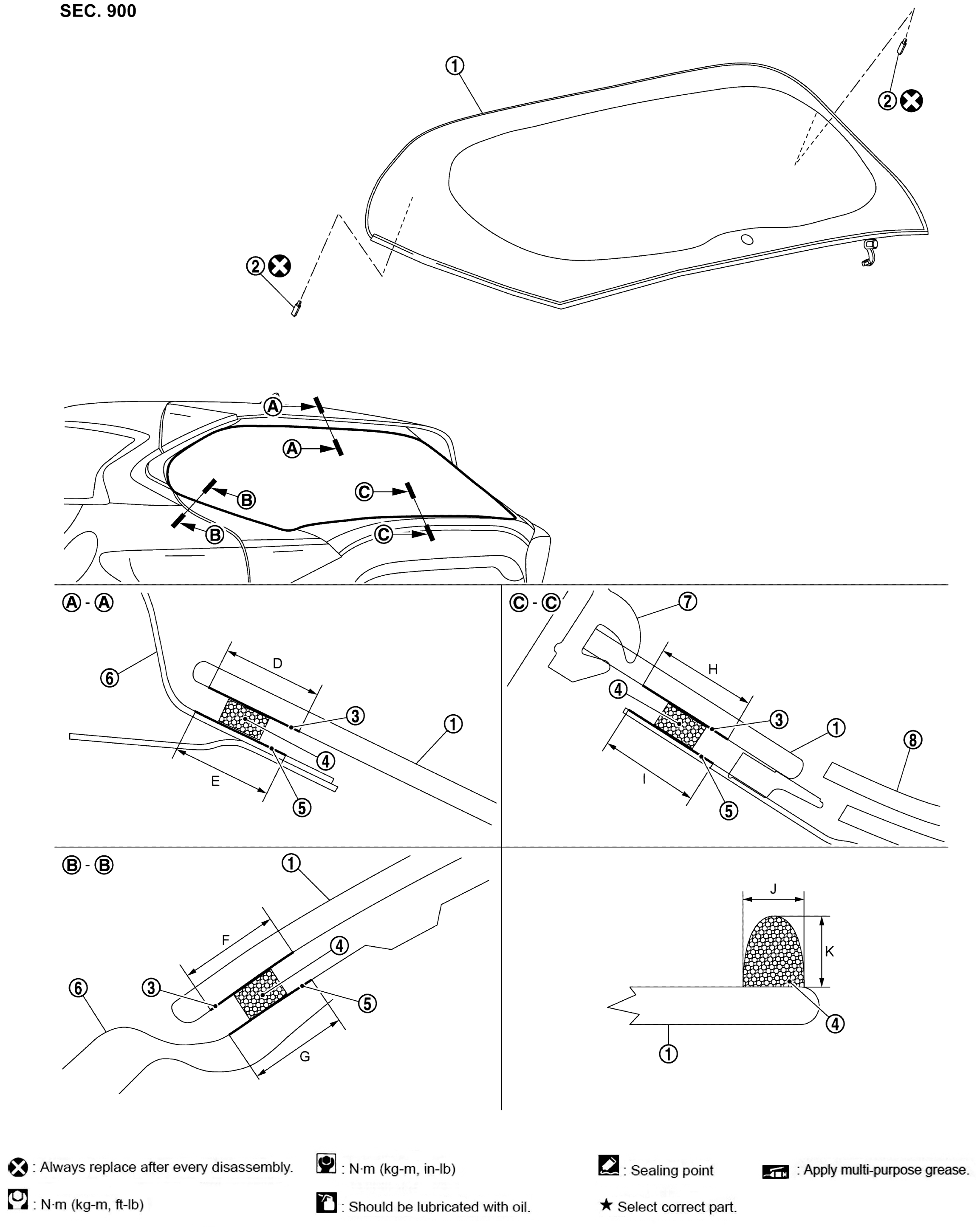

Exploded View With Torque Specifications
| Back door window glass | Back door window glass clip | Glass primer | |||
| Adhesive | Painted surface primer | Back door outer panel | |||
| Pivot seal | Back door finisher | ||||
| : Always replace after every disassembly. | |||||
Unit: mm (in)
| Portion | Primer range | Adhesive range | |||
|---|---|---|---|---|---|
| J | K | ||||
| Back door window glass - Back door outer panel | D | 23.5 (0.93) |
7.0 (0.276) |
5.0 (0.197) |
|
| E | 22.5 (0.89) |
- | - | ||
| F | 23.5 (0.93) |
7.0 (0.276) |
5.0 (0.197) |
||
| G | 22.5 (0.89) |
- | - | ||
| H | 17.0 (0.67) |
7.0 (0.276) |
5.0 (0.197) |
||
| I | - | - | |||
