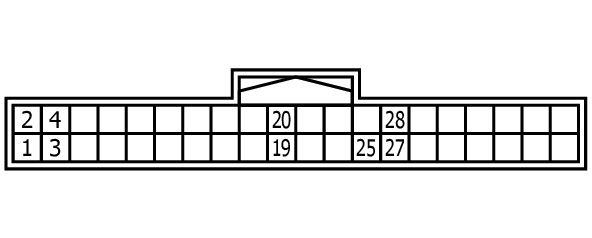

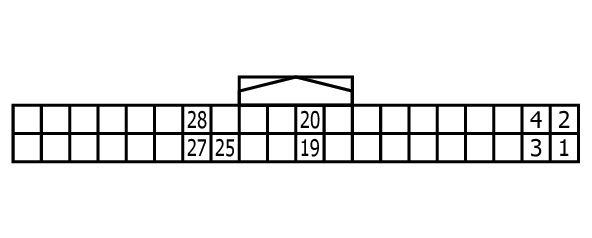

Around View Monitor Control Unit Connector End View (B92)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | B | GROUND |
| 2 | L | BATTERY [Without Blind Spot Warning] |
| 2 | Y | BATTERY [With Blind Spot Warning] |
| 3 | P | IGNITION SIGNAL |
| 4 | GR | ACC |
| 19 | SB | AV COMM (H) |
| 20 | LG | AV COMM (L) |
| 25 | V | REVERSE SIGNAL |
| 27 | L | CAN-H |
| 28 | P | CAN-L [Without Blind Spot Warning] |
| 28 | Y | CAN-L [With Blind Spot Warning] |
