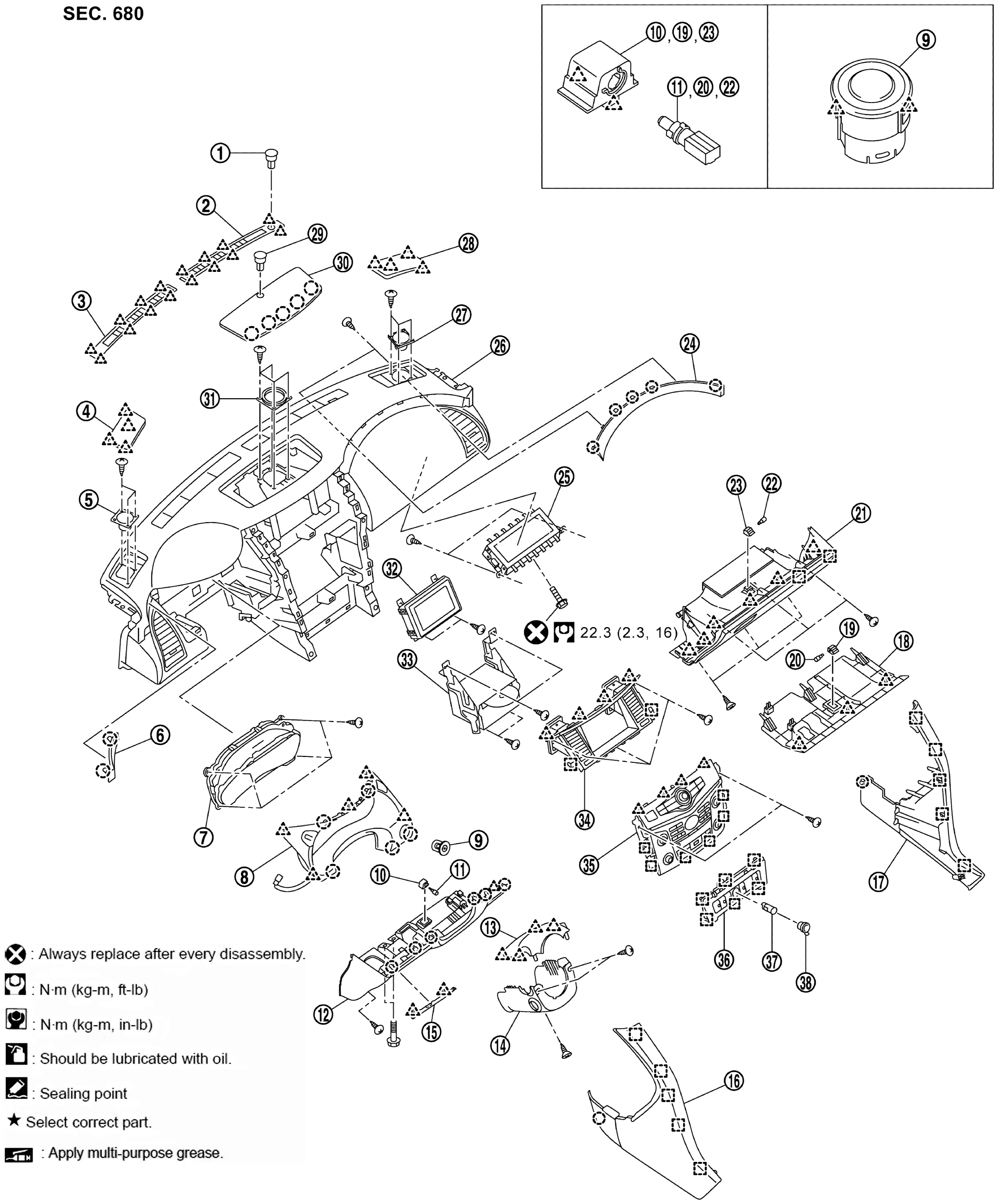

| 1. |
Optical sensor |
2. |
Front defroster grille RH |
3. |
Front defroster grille LH |
| 4. |
Speaker grille LH |
5. |
Squawker LH |
6. |
Instrument finisher A |
| 7. |
Combination meter |
8. |
Cluster lid A |
9. |
Push-button ignition switch |
| 10. |
Illumination lamp |
11. |
Socket and bulb |
12. |
Instrument lower panel LH |
| 13. |
Steering column upper cover |
14. |
Steering column lower cover |
15. |
Fuse block lid |
| 16. |
Instrument center finisher LH |
17. |
Instrument center finisher RH |
18. |
Instrument lower cover |
| 19. |
Illumination lamp |
20. |
Socket and bulb |
21. |
Glove box assembly |
| 22. |
Socket and bulb |
23. |
Illumination lamp |
24. |
Instrument finisher B |
| 25. |
Front passenger air bag module |
26. |
Instrument panel assembly |
27. |
Squawker RH |
| 28. |
Speaker grille RH |
29. |
Sunload sensor |
30. |
Upper ventilator grille |
| 31. |
Center speaker |
32. |
Front display unit |
33. |
AV control unit |
| 34. |
Cluster lid D |
35. |
Cluster lid C |
36. |
Cluster lid C lower |
| 37. |
Inner socket |
38. |
Socket knob |
|
|
 |
: Clip |
 |
: Pawl |
 |
: Metal clip |
 |
: Always replace after every disassembly. |
 |
: N•m (kg - m, ft - lb) |
