Component Location

WARNING: This page is about a different car, the 2016 Infiniti QX80. However, it is still accessible from the selected car via links, so may be relevant.

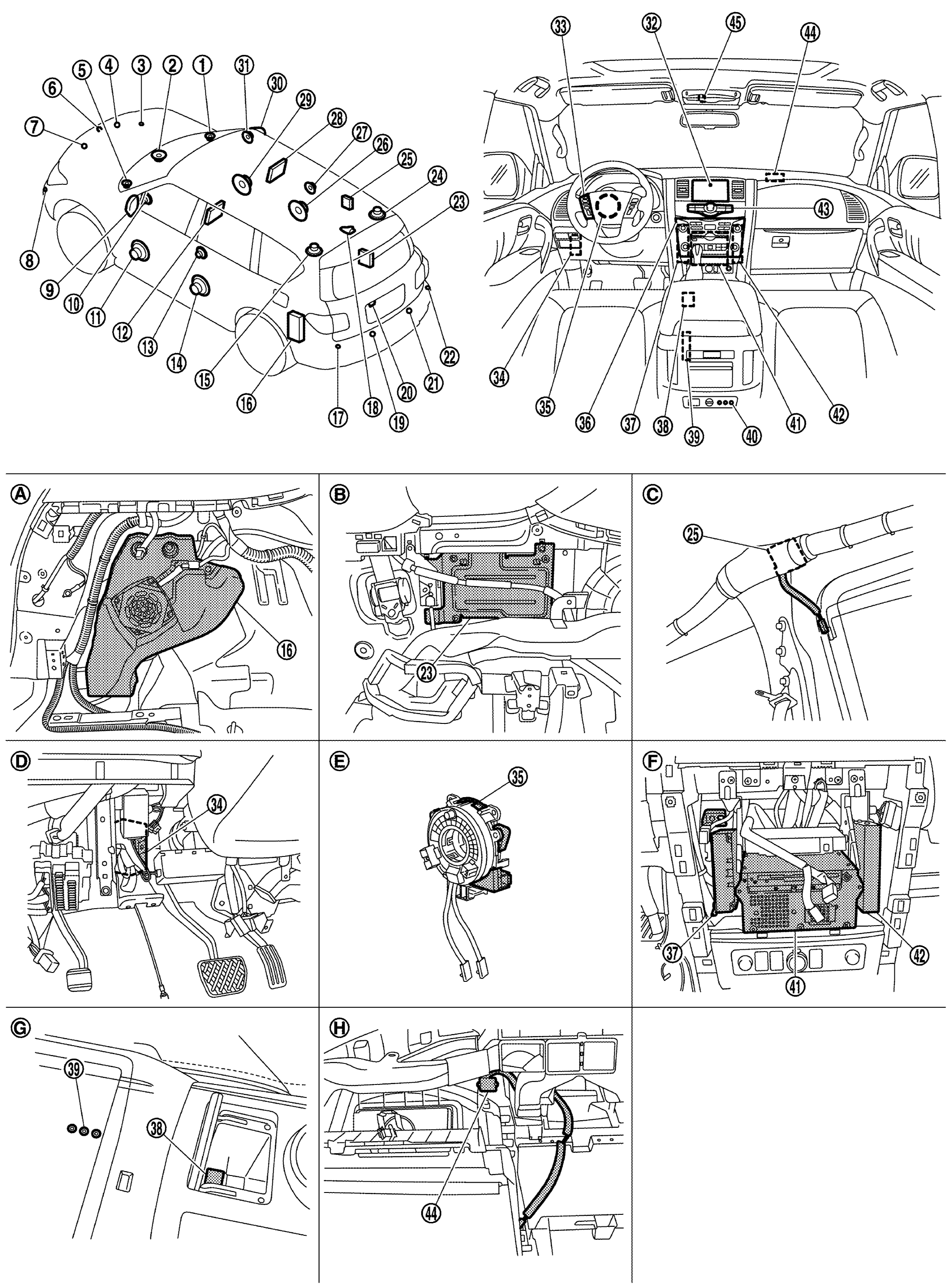

GNSJSNIA5893ZZ-893Courtesy of NISSAN NORTH AMERICA, INC.
1. Squawker RH 2. Center speaker 3. Corner sensor front RH
4. Center sensor front RH 5. Squawker LH 6. Front camera
7. Center sensor front LH 8. Corner sensor front LH 9. Side camera LH
10. Front door tweeter LH 11. Front door speaker LH 12. Headrest display unit LH
13. Rear door tweeter LH 14. Rear door speaker LH 15. Roof speaker LH
16. Woofer 17. Corner sensor rear LH 18. Satellite radio antenna
19. Center sensor rear LH 20. Rear camera 21. Center sensor rear RH
22. Corner sensor rear RH 23. BOSE amp. 24. Roof speaker RH
25. Antenna amp. 26. Rear door speaker RH 27. Rear door tweeter RH
28. Headrest display unit RH 29. Front door speaker RH 30. Side camera RH
31. Front door tweeter RH 32. Front display unit 33. Steering switch
34. Sonar control unit 35. Steering angle sensor 36. Preset switch
37. Around view monitor control unit 38. USB connector 39. Front auxiliary input jacks
40. Rear auxiliary input jacks 41. AV control unit 42. Video distributor
43. Multifunction switch 44. GPS antenna 45. Microphone
A. Luggage side lower finisher LH removed condition B. Luggage side lower finisher RH removed condition C. Headlining assembly removed condition
D. Instrument lower panel LH removed condition E. Spiral cable part F. Cluster lid C removed condition
G. Within center console H. Instrument panel rear side
