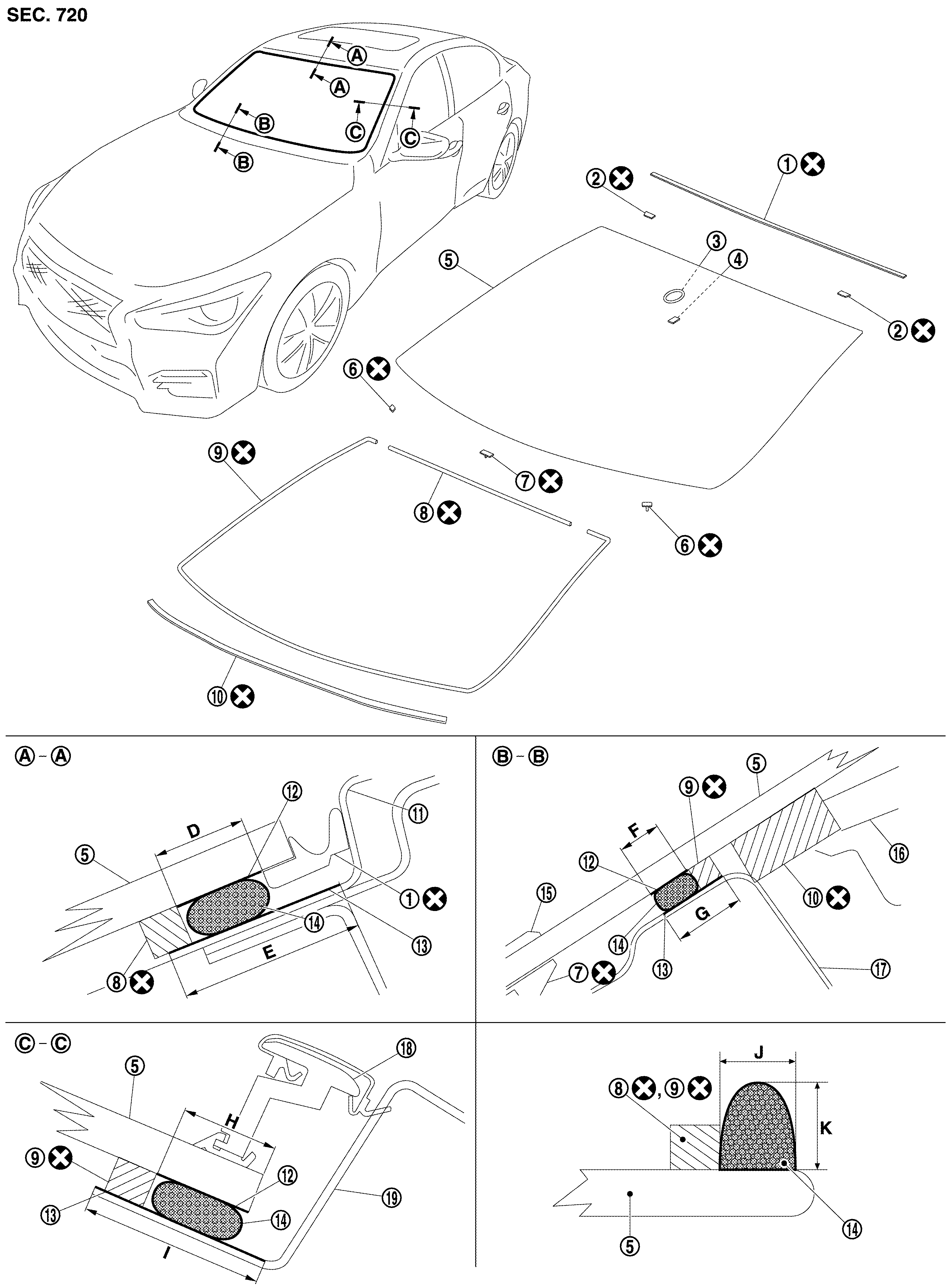

Exploded View
|
|
Windshield glass upper molding |
|
Windshield glass upper spacer |
|
Rain sensor bracket * |
|
|
Inside mirror base |
|
Windshield glass |
|
Windshield glass lower side spacer |
|
|
Windshield glass lower center spacer |
|
Dam sealant rubber upper |
|
Dam sealant rubber lower |
|
|
Windshield glass insulator |
|
Roof panel |
|
Glass primer |
|
|
Body primer |
|
Adhesive |
|
Cowl top cover |
|
|
Front speaker grille |
|
Dash upper panel |
|
Roof side molding |
|
|
Body side outer panel |
||||
|
|
: Always replace after every disassembly. |
||||
* : With rain sensor
Unit: mm (in)
|
Portion |
Primer range |
Adhesive range |
|||
|
J |
K |
||||
|
Windshield glass - Roof panel |
|
D |
12.0 (0.472) |
7.0 (0.276) |
12.0 (0.472) |
|
E |
20.0 (0.787) |
-- |
-- |
||
|
Windshield glass - Dash upper panel |
|
F |
10.5 (0.413) |
7.0 (0.276) |
12.0 (0.472) |
|
G |
17.0 (0.669) |
-- |
-- |
||
|
Windshield glass - Body side outer panel |
|
H |
11.0 (0.433) |
7.0 (0.276) |
12.0 (0.472) |
|
I |
19.0 (0.748) |
-- |
-- |
||
