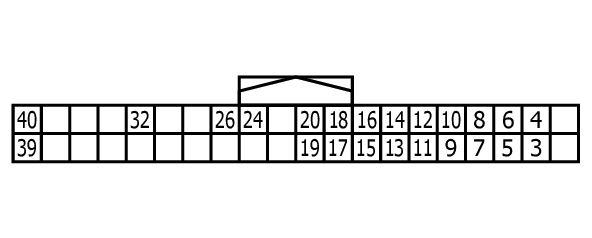

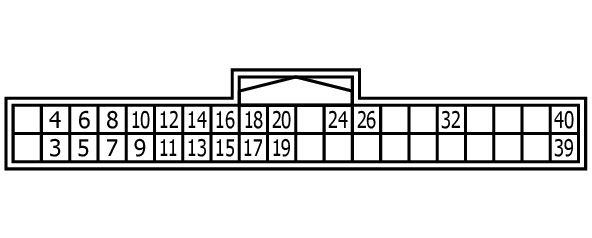

Around View Monitor Control Unit Connector End View (M8)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 3 | SHIELD | SHIELD |
| 4 | O | CAMERA IMAGE SIGNAL |
| 5 | B | FRONT CAMERA GROUND |
| 6 | R | FRONT CAMERA POWER SUPPLY |
| 7 | SHIELD | SHIELD |
| 8 | W | FRONT CAMERA IMAGE SIGNAL |
| 9 | G | SIDE CAMERA LH GROUND |
| 10 | L | SIDE CAMERA LH POWER SUPPLY |
| 11 | SHIELD | SHIELD |
| 12 | Y | SIDE CAMERA LH IMAGE SIGNAL |
| 13 | W | SIDE CAMERA RH GROUND |
| 14 | R | SIDE CAMERA RH POWER SUPPLY |
| 15 | SHIELD | SHIELD |
| 16 | B | SIDE CAMERA RH IMAGE SIGNAL |
| 17 | V | REAR CAMERA GROUND |
| 18 | LG | SIDE CAMERA RH IMAGE SIGNAL |
| 19 | SHIELD | SHIELD |
| 20 | L | REAR CAMERA IMAGE SIGNAL |
| 24 | P | CAN-L |
| 26 | L | CAN-H |
| 32 | BR | REVERSE SIGNAL |
| 39 | B | GROUND |
| 40 | W | BATTERY POWER SUPPLY |
