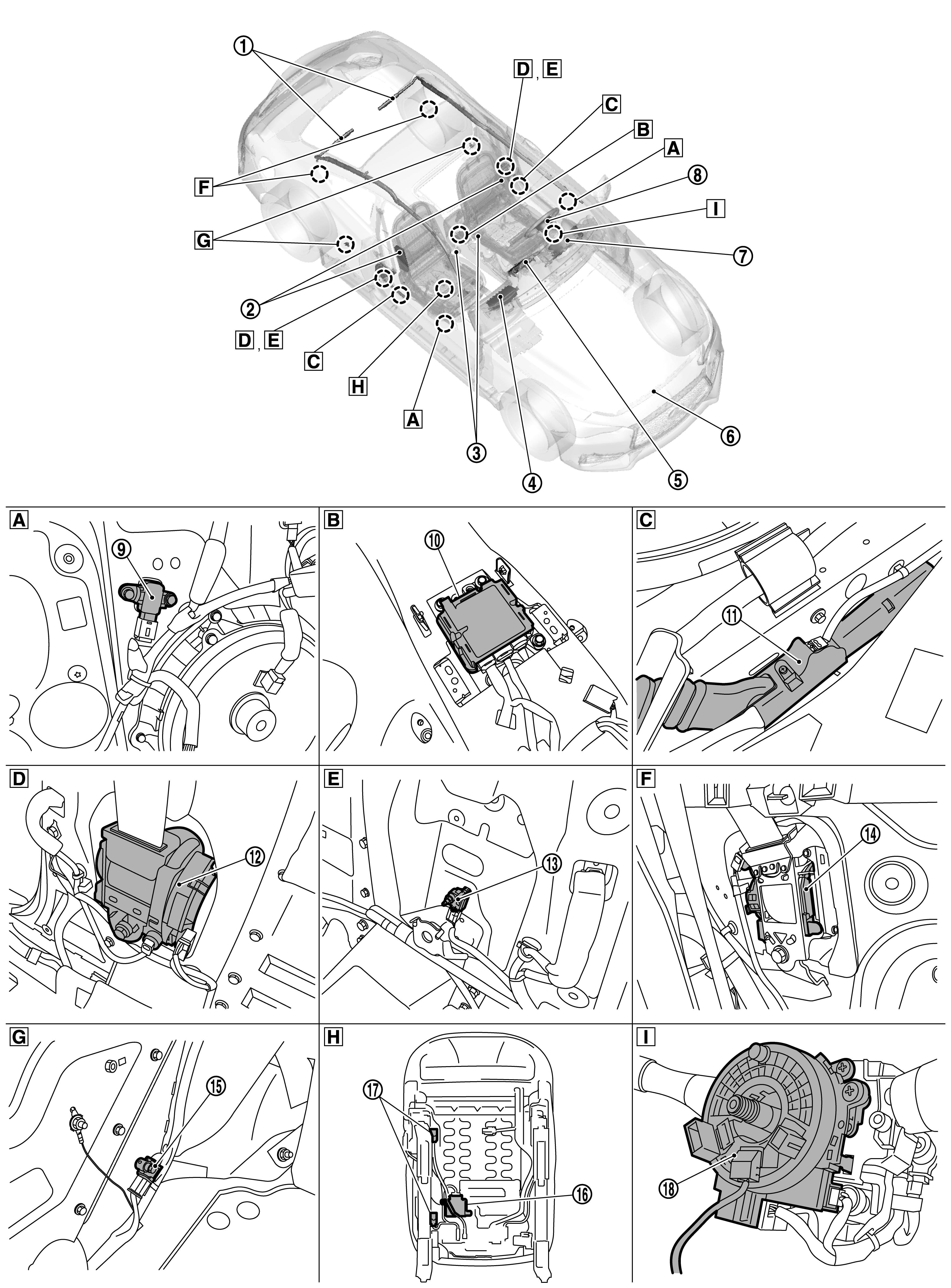

Component Parts Location
|
|
View with front door finisher removed |
|
View with center console assembly removed |
|
Behind floor carpet |
|
|
Behind center pillar lower garnish |
|
View with seat belt retractor removed |
|
View with rear side finisher removed |
|
|
View with rear side finisher removed |
|
Backside passenger seat cushion frame |
|
View with steering wheel removed |
|
No. |
Component |
Function |
|
|
|
Curtain air bag module |
Refer to Curtain air bag module . |
|
|
|
Side air bag module |
Refer to Side air bag module . |
|
|
|
Seat belt buckle switch |
Fastening or not fastening of seat belt is judged. This judge is used for control of front air bag system. |
|
|
|
Passenger air bag module |
Refer to Passenger air bag module . |
|
|
|
Integral switch (Front passenger air bag OFF indicator) |
Refer to Front Passenger Air Bag Off Indicator . |
|
|
|
Crash zone sensor |
Refer to Crash zone sensor . |
|
|
|
Combination meter (air bag warning lamp) |
Indicates air bag malfunctioning and deployment by blinking and illuminating air bag warning lamp. |
|
|
|
Driver air bag module |
Refer to Driver air bag module . |
|
|
|
Front door satellite sensor |
Refer to Satellite sensor . |
|
|
|
Air bag diagnosis sensor unit |
Refer to Air bag diagnosis sensor unit . |
|
|
|
Lap pre-tensioner |
Refer to Double pre-tensioner seat belt . |
|
|
|
Front seat belt pre-tensioner |
Refer to Seat belt pre-tensioner with Load limiter . |
|
|
|
B-pillar satellite sensor |
Refer to Satellite sensor . |
|
|
|
Rear seat belt pre-tensioner |
Refer to Seat belt pre-tensioner with Load limiter . |
|
|
|
C-pillar satellite sensor |
Refer to Satellite sensor . |
|
|
|
Occupant detection system control unit |
Refer to Occupant detection system control unit . |
|
|
|
Occupant detection system sensor |
Refer to Occupant detection system sensor . |
|
|
|
Spiral cable |
Refer to Spiral cable . |
|
