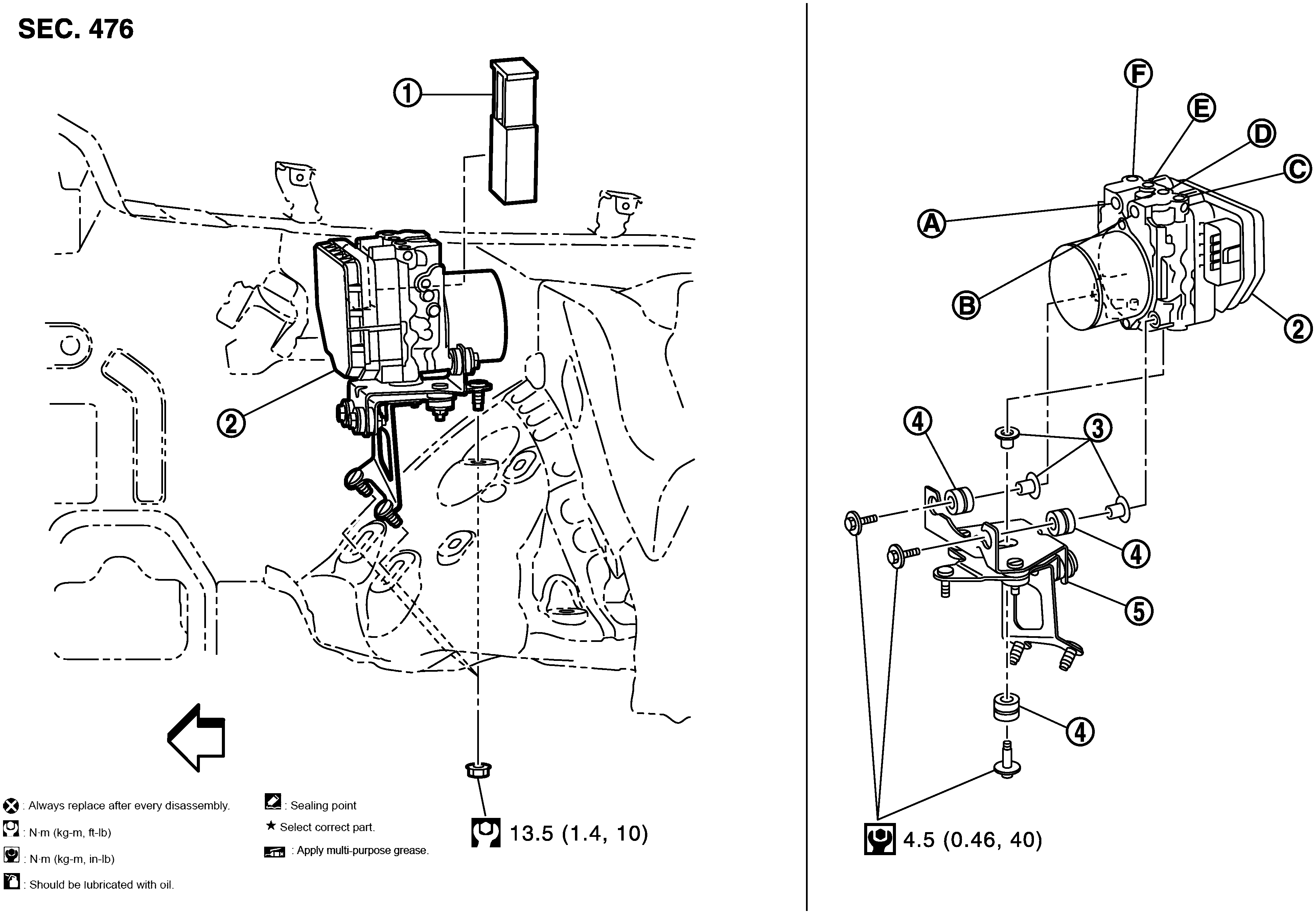

Exploded View
|
|
ABS actuator and electric unit (control unit) harness connector |
|
ABS actuator and electric unit (control unit) |
|
Collar |
|
|
Bushing |
|
Bracket |
||
|
|
To master cylinder secondary side |
|
To master cylinder primary side |
|
To front LH caliper |
|
|
To rear RH caliper |
|
To rear LH caliper |
|
To front RH caliper |
|
|
: Vehicle front |
||||
|
|
:N.m (kg-m, ft-lb) |
||||
|
|
:N.m (kg-m, in-lb) |
