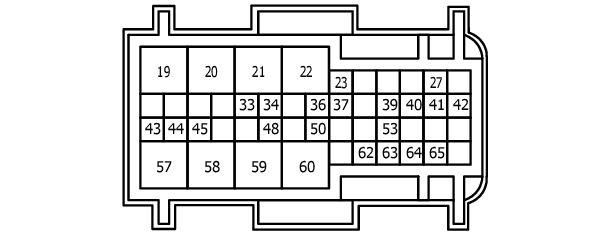

BCM (Body Control Module) Connector End View (M27)
Connector Types: MB_A1665400381
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 19 | Y | RR POWER WINDOW MOTOR RH CONT (UP) |
| 20 | G | RR POWER WINDOW MOTOR RH CONT (DOWN) |
| 21 | B | RR POWER WINDOW MOTOR LH CONT (UP) |
| 22 | GR | RR POWER WINDOW MOTOR LH CONT (DOWN) |
| 23 | P | AIR BAG SIGNAL |
| 27 | GR | BACK DOOR OPENER SW |
| 33 | O | RR POWER WINDOW SW LH GND |
| 34 | BR | RR POWER WINDOW SW LH (DOWN) |
| 36 | O | RR POWER WINDOW SW LH (UP) |
| 37 | L | RR DOOR RH STATUS |
| 39 | Y | BACK DOOR STATUS |
| 40 | V | BACK DOOR LAMP |
| 41 | W | RR DOOR LH STATUS |
| 42 | V | LUGGAGE ROOM LAMP |
| 43 | L | BACK-UP LAMP LH |
| 44 | W | HIGH-MOUNTED STOP LAMP |
| 45 | O | TAIL LAMP (BODY RH) |
| 48 | GR | TAIL LAMP (BK RH) |
| 50 | GR | REAR_FOG_LIGHT |
| 53 | B | Brake_Pedal |
| 57 | Y | STOP LAMP (BODY LH) |
| 58 | L | REAR TURN SIGNAL RH |
| 59 | P | RR DOOR RH UNLOCK |
| 60 | G | RR DOOR RH LOCK |
| 62 | GR | LICENSE PLATE LAMP LH |
| 63 | W | HALL SENSOR LH SIGNAL |
| 64 | GR | HALL SENSOR LH GND |
| 65 | R | HALL SENSOR LH POWER SUPPLY |
