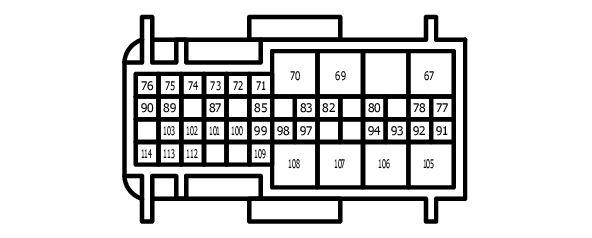

BCM (Body Control Module) Connector End View (M28)
Connector Types: MB_A1665400481
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 67 | V | BACK DOOR UNLOCK |
| 69 | GR | STOP LAMP (BODY RH) |
| 70 | G | REAR TURN SIGNAL LH |
| 71 | GR | BACK-UP LAMP RH |
| 72 | Y | LICENSE PLATE LAMP RH |
| 73 | L | RR POWER WINDOW SW RH UP |
| 74 | B | RR POWER WINDOW SW RH DOWN |
| 75 | W | RR POWER WINDOW SW RH GND |
| 76 | GR | HALL SENSOR RH POWER SUPPLY |
| 77 | R | SUB-BAT- |
| 78 | BR | TERMINAL RELAY 15R1 CONT |
| 80 | B | REAR WIPER RELAY CONT |
| 82 | GR | TAIL LAMP (BODY LH) |
| 83 | P | TERMINAL RELAY 15R2 CONT |
| 85 | B | TAIL LAMP (BK LH) |
| 87 | R | BAT (VIA LATCHING TERMINAL RELAY 30G) |
| 89 | O | HALL SENSOR RH GND |
| 90 | V | HALL SENSOR RH SIGNAL |
| 91 | P | FUEL LEVEL SENSOR GND |
| 92 | GR | FUEL LEVEL SENSOR [4WD models] |
| 92 | L | FUEL LEVEL SENSOR [2WD models] |
| 93 | L | FUEL LEVEL SENSOR |
| 94 | Y | FUEL FILLER LID STATUS |
| 97 | G | LATCHING TERMINAL RELAY 30G CONT 1 |
| 98 | B | LATCHING TERMINAL RELAY 30G GND 1 |
| 99 | W | LATCHING TERMINAL RELAY 30G GND 2 |
| 100 | V | LATCHING TERMINAL RELAY 30G CONT 2 |
| 101 | Y | REAR DOOR INSIDE HANDLE LAMP CONT |
| 102 | GR | AMBIENT LAMP CONT |
| 103 | V | SUB-BAT RELAY CONT |
| 105 | G | RR DOOR LH UNLOCK |
| 106 | W | FUEL FILLER LID UNLOCK |
| 107 | L | RR DOOR LH LOCK |
| 108 | R | SUB-BAT+ |
| 109 | O | LIN (ROOF) |
| 112 | BR | CAN-L (BODY 1) |
| 113 | R | CAN-H (BODY 1) |
| 114 | B | INJECTION RELAY CONT |
