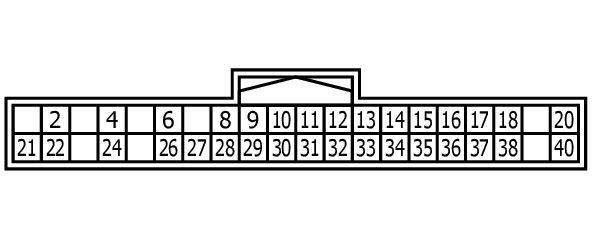

Display Control Unit Connector End View (M51)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | R | COMPOSITE IMAGE SIGNAL (-) |
| 4 | GR | SHIELD [With rear view monitor] |
| 4 | SHIELD | SHIELD [With around view monitor] |
| 6 | B | SHIELD |
| 8 | R | SOUND SIGNAL RH (-) |
| 9 | B | SHIELD |
| 10 | R | SOUND SIGNAL LH (-) |
| 11 | R | TEL VOICE SIGNAL (-) |
| 12 | B | SHIELD |
| 13 | R | VOICE GUIDANCE SIGNAL (-) |
| 14 | Y | VOICE GUIDANCE SIGNAL (-) |
| 15 | W | NS ON/OFF SIGNAL |
| 16 | R | MICROPHONE SIGNAL GROUND |
| 17 | B | SHIELD |
| 18 | B | SHIELD [Without telematics system] |
| 18 | SHIELD | SHIELD [With telematics system] |
| 20 | B | CAMERA GROUND |
| 21 | B | SHIELD |
| 22 | Y | COMPOSITE IMAGE SIGNAL (+) |
| 24 | O | CAMERA IMAGE SIGNAL |
| 26 | Y | SOUND SIGNAL (-) |
| 27 | R | SOUND SIGNAL (+) |
| 28 | Y | SOUND SIGNAL RH (+) |
| 29 | B | SHIELD |
| 30 | Y | SOUND SIGNAL LH (+) |
| 31 | Y | TEL VOICE SIGNAL (+) |
| 32 | B | SHIELD |
| 33 | Y | VOICE GUIDANCE SIGNAL (+) |
| 34 | R | VOICE GUIDANCE SIGNAL (+) |
| 35 | B | SHIELD |
| 36 | Y | MICROPHONE SIGNAL |
| 37 | O | MICROPHONE SIGNAL [With telematics system] |
| 37 | R | MICROPHONE SIGNAL [Without telematics system] |
| 38 | Y | MICROPHONE POWER SUPPLY |
| 40 | L | CAMERA POWER SUPPLY |
