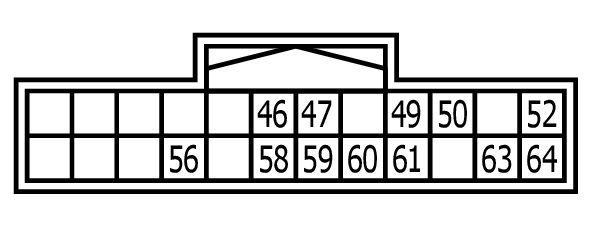

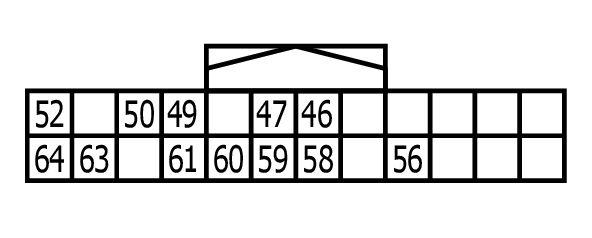

Display Control Unit Connector End View (M52)
Connector Types: TH24FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 46 | G | AV COMMUNICATION SIGNAL (L) |
| 47 | P | CAN-L |
| 49 | R | DIMMER SIGNAL |
| 50 | BR | REVERSE SIGNAL |
| 52 | B | GROUND |
| 56 | BR | CAMERA SWITCH SIGNAL |
| 58 | Y | AV COMMUNICATION SIGNAL (H) |
| 59 | L | CAN-H |
| 60 | W | IGNITION SIGNAL |
| 61 | O | VEHICLE SPEED SIGNAL (8-PLUSE) |
| 63 | L | ACC POWER SUPPLY |
| 64 | Y | BATTERY POWER SUPPLY |
