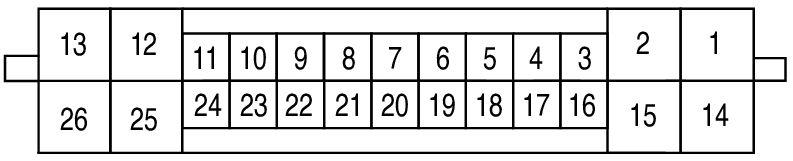

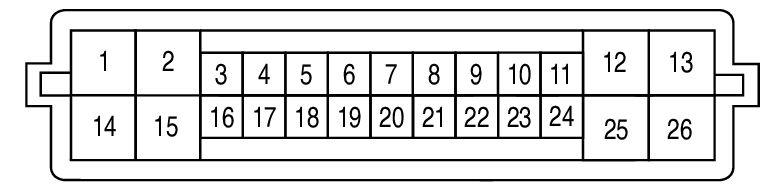

VCR Control Module Connector End View (F90)
Connector Types: RH18FB-AJZ8-RH
Connector Color: BLACK
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | W | V PHASE TERMINAL |
| 2 | R | W PHASE TERMINAL |
| 3 | P | RESO (MOT) - S2 |
| 4 | R | RESO (MOT) - R1 |
| 5 | LG | RESO (MOT) - S1 |
| 6 | - | - |
| 7 | G | RESO (SFT) - S2 |
| 8 | L | RESO (SFT) - R1 |
| 9 | R | RESO (SFT) - S1 |
| 10 | - | - |
| 11 | GR | CAN-H |
| 12 | - | - |
| 13 | R | VCR PWR |
| 14 | B | U PHASE TERMINAL |
| 15 | B | SHIELD GND |
| 16 | G | RESO (MOT) - S4 |
| 17 | W | RESO (MOT) - R2 |
| 18 | V | RESO (MOT) - S3 |
| 19 | - | - |
| 20 | W | RESO (SFT) - S4 |
| 21 | LG | RESO (SFT) - R2 |
| 22 | GR | RESO (SFT) - S3 |
| 23 | LG | IGN |
| 24 | R | CAN-L |
| 25 | B | B-GND |
| 26 | - | - |
