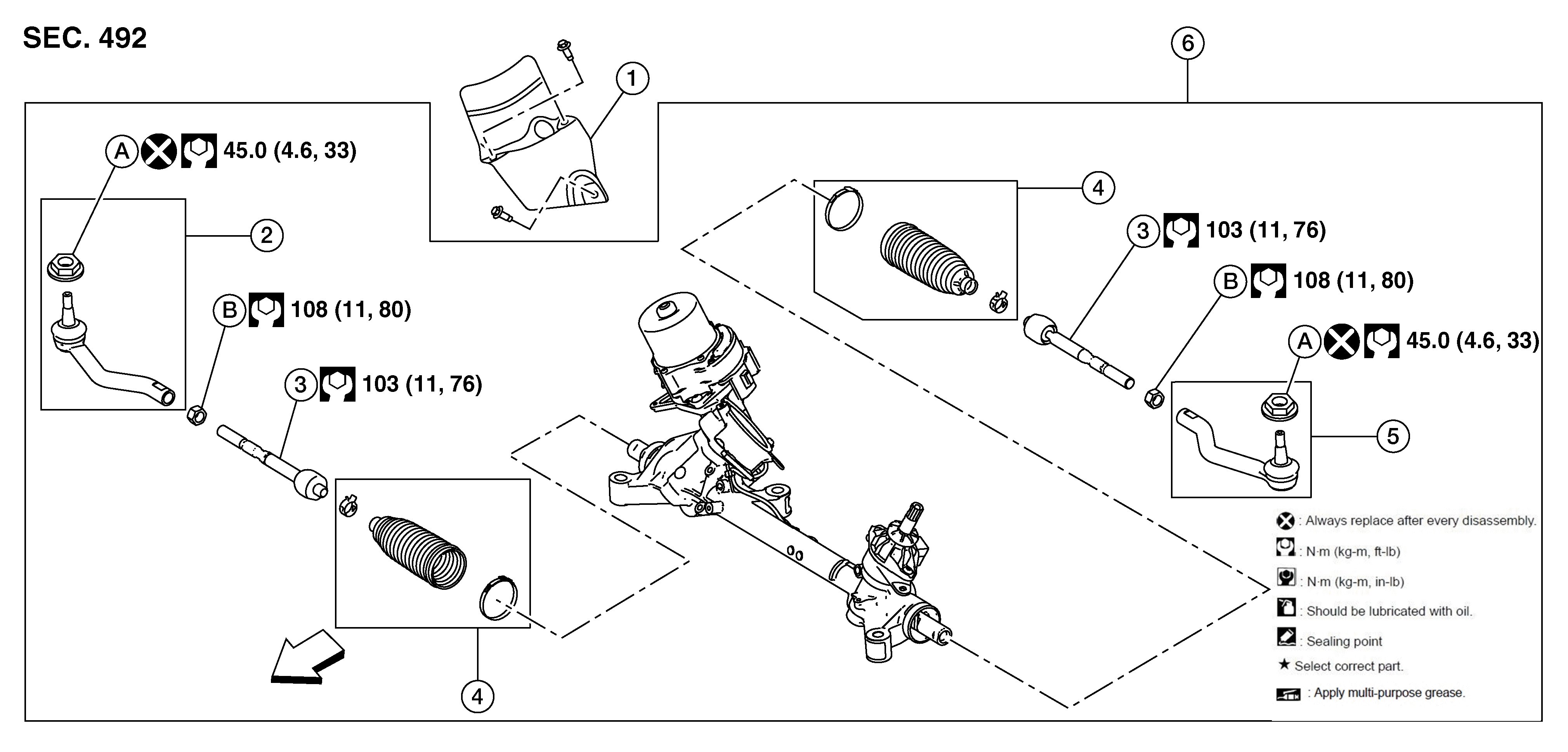

Exploded View

GNSDB19742Courtesy of NISSAN NORTH AMERICA, INC.

1.

Heat shield

2.

Outer socket (RH)

3.

Inner socket

4.

Boot

5.

Outer socket (LH)

6.

Steering gear and linkage assembly

A.

Outer socket nut

B.

Inner socket lock nut

SYMBOL

Front
