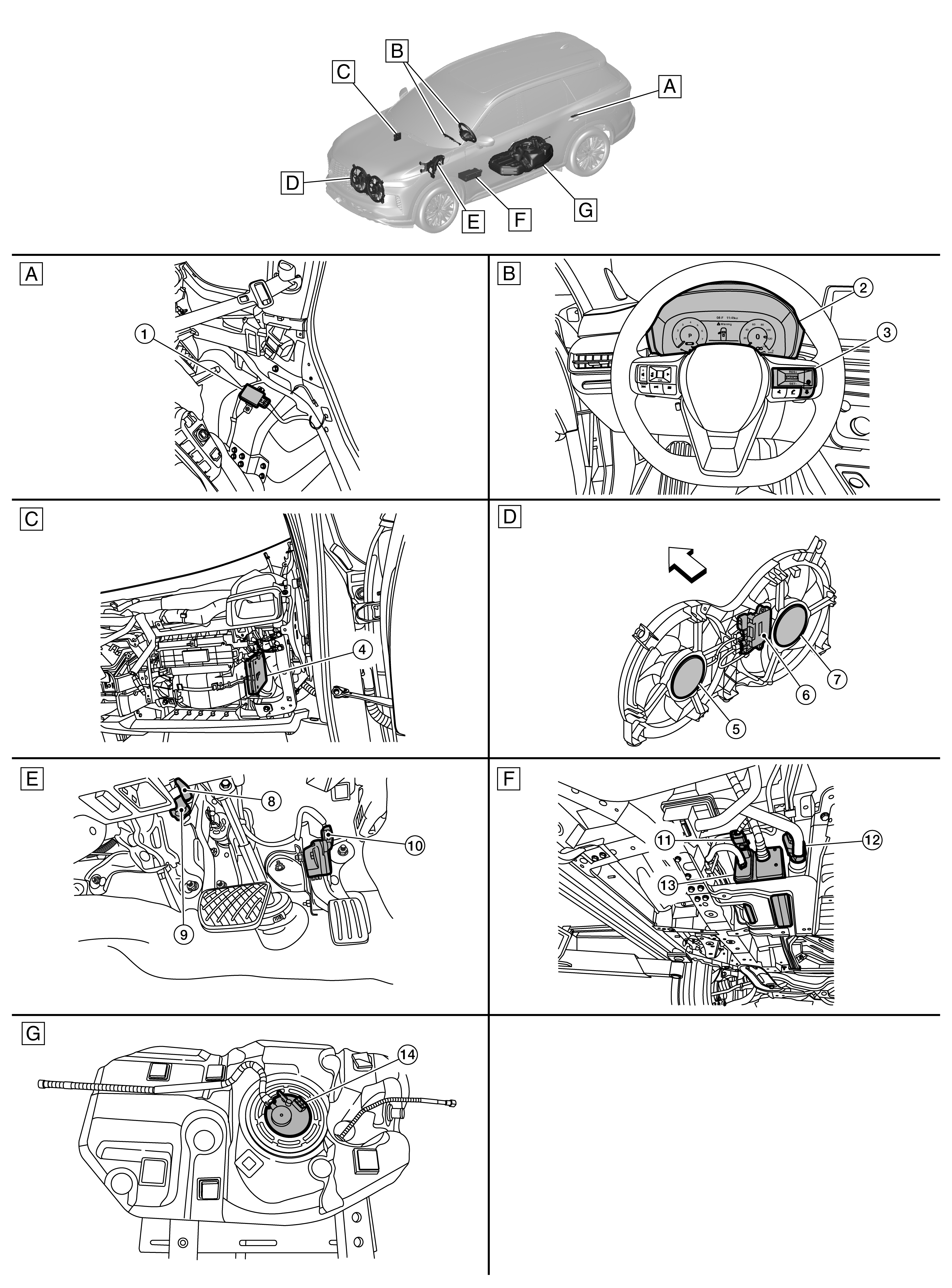

Vehicle Compartment
|
|
Behind left rear door |
|
Instrument panel periphery (driver side) |
|
Instrument panel (right side) |
|
|
Front side of engine room |
|
Pedal periphery |
|
Under carriage center area |
|
|
Under carriage left rear area |
||||
|
|
Vehicle front |
|
|
Fuel pump control module |
|
Combination meter |
|
ASCD/ICC steering switch |
|
|
A/C auto amp. |
|
Cooling fan motor-1 |
|
Cooling fan control module |
|
|
Cooling fan motor-2 |
|
Brake pedal position switch |
|
Stop lamp switch |
|
|
Accelerator pedal position sensor |
|
EVAP control system pressure sensor |
|
EVAP canister vent control valve |
|
|
EVAP canister |
|
Fuel level sensor unit and fuel pump (with fuel tank temperature sensor) |
