System Diagram

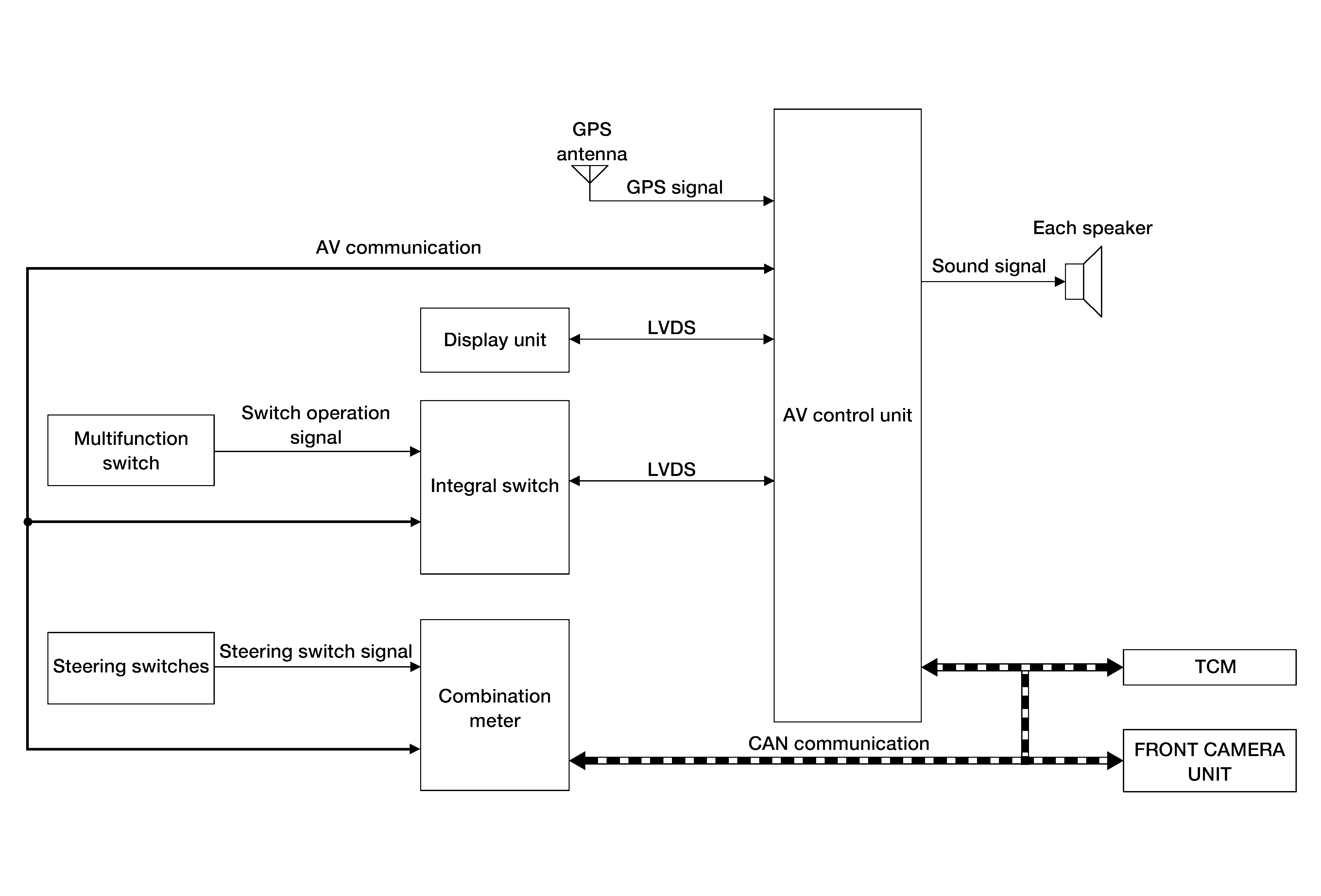

Fig 1: Without Bose Audio System
GNSDB38080Courtesy of NISSAN NORTH AMERICA, INC.

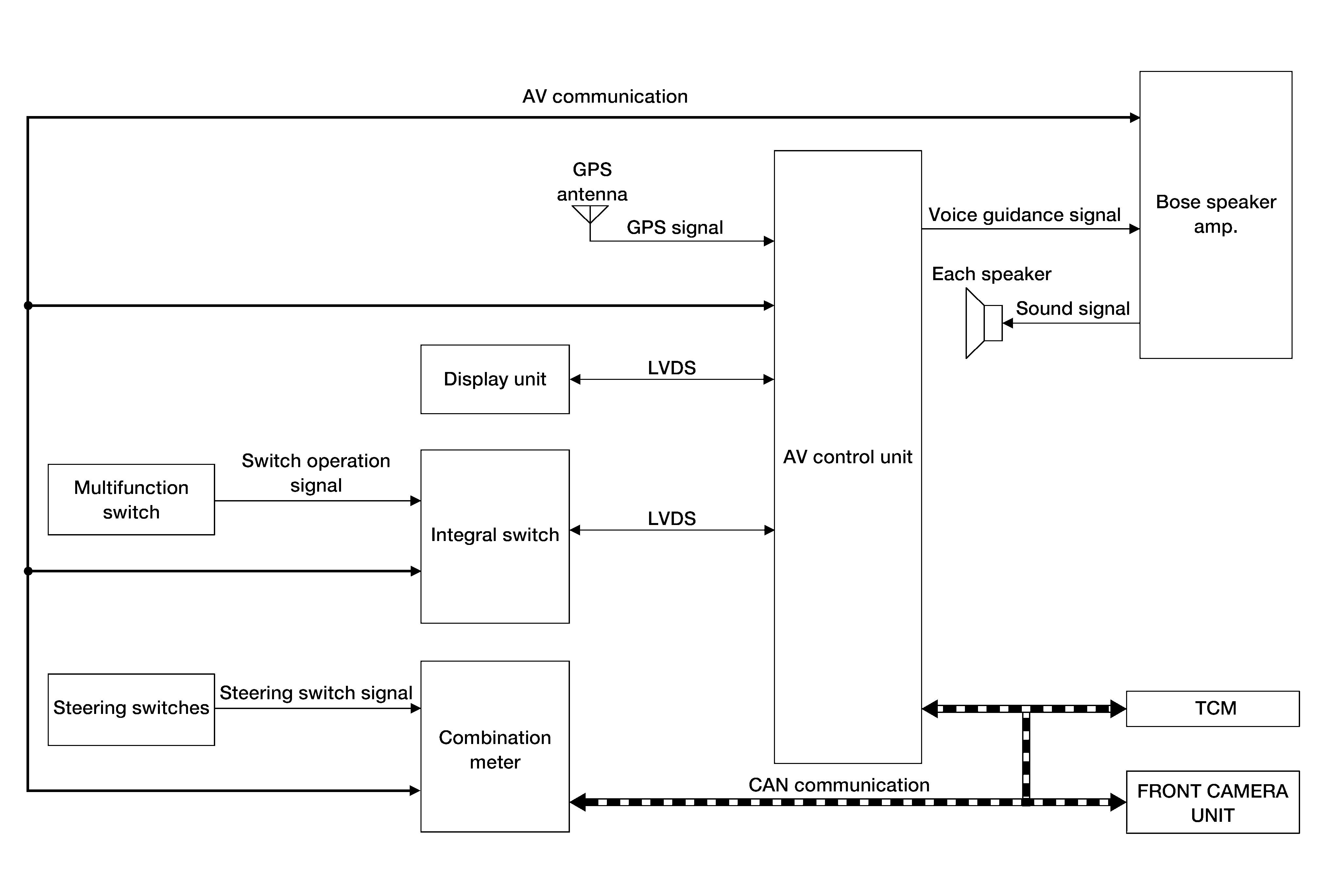

Fig 2: With Bose Audio System
GNSDB38048Courtesy of NISSAN NORTH AMERICA, INC.

AV Control Unit Input Signal (CAN Communication)

Transmit unit

Signal name

Combination meter

Vehicle speed signal

Front camera unit

Speed limit display request signal

TCM

Transmission Range signal
