Component Location

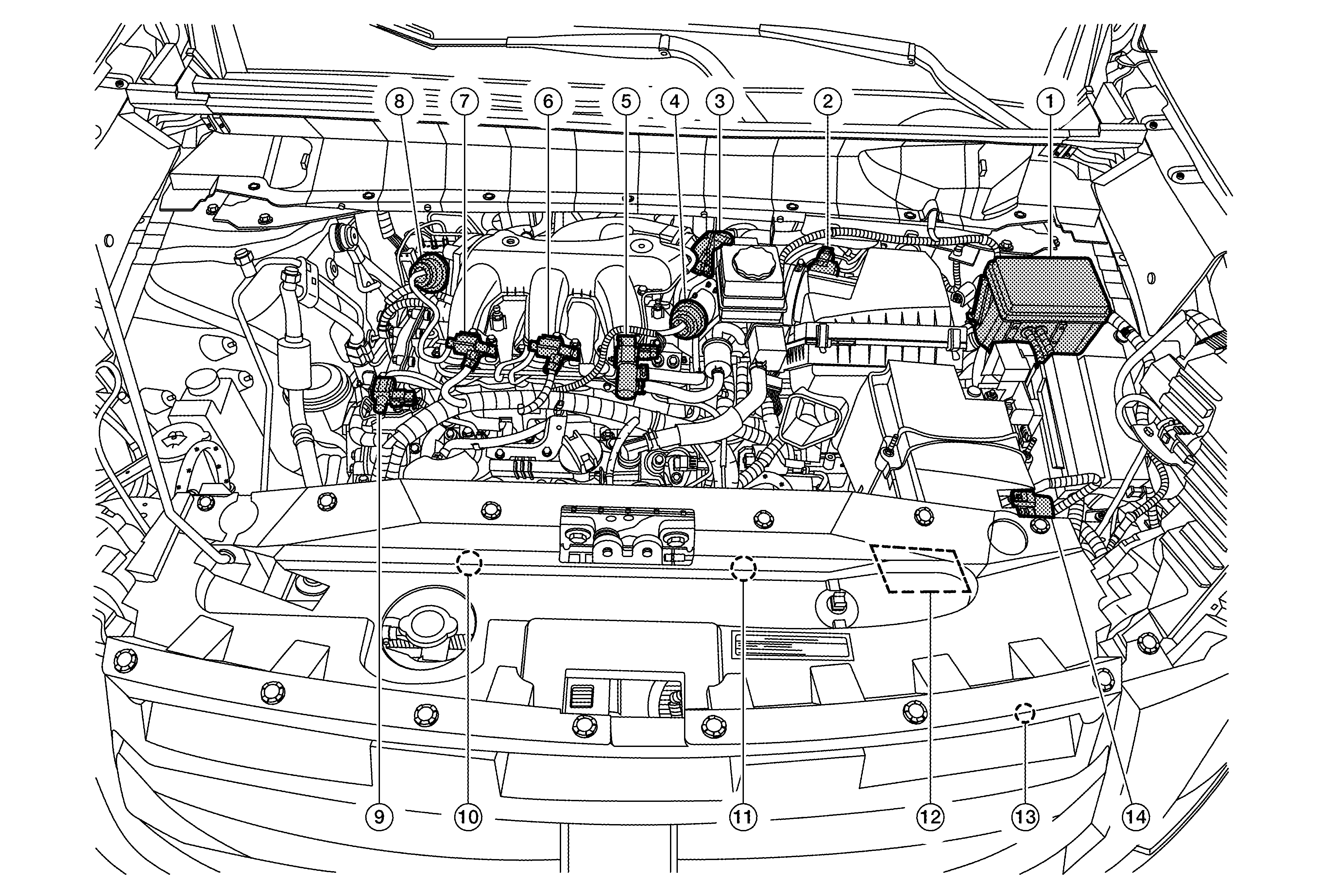

Engine Room Component
| IPDM E/R | Mass air flow sensor (with intake air temperature sensor) | Electric throttle control actuator | |||
| Power valve actuator 2 | EVAP canister purge volume control solenoid valve | VIAS control solenoid valve 2 | |||
| VIAS control solenoid valve 1 | Power valve actuator 1 | Electronic controlled engine mount control solenoid valve | |||
| Cooling fan motor-2 | Cooling fan motor-1 | ECM (with barometric pressure sensor) | |||
| Refrigerant pressure sensor | Battery current sensor | ||||

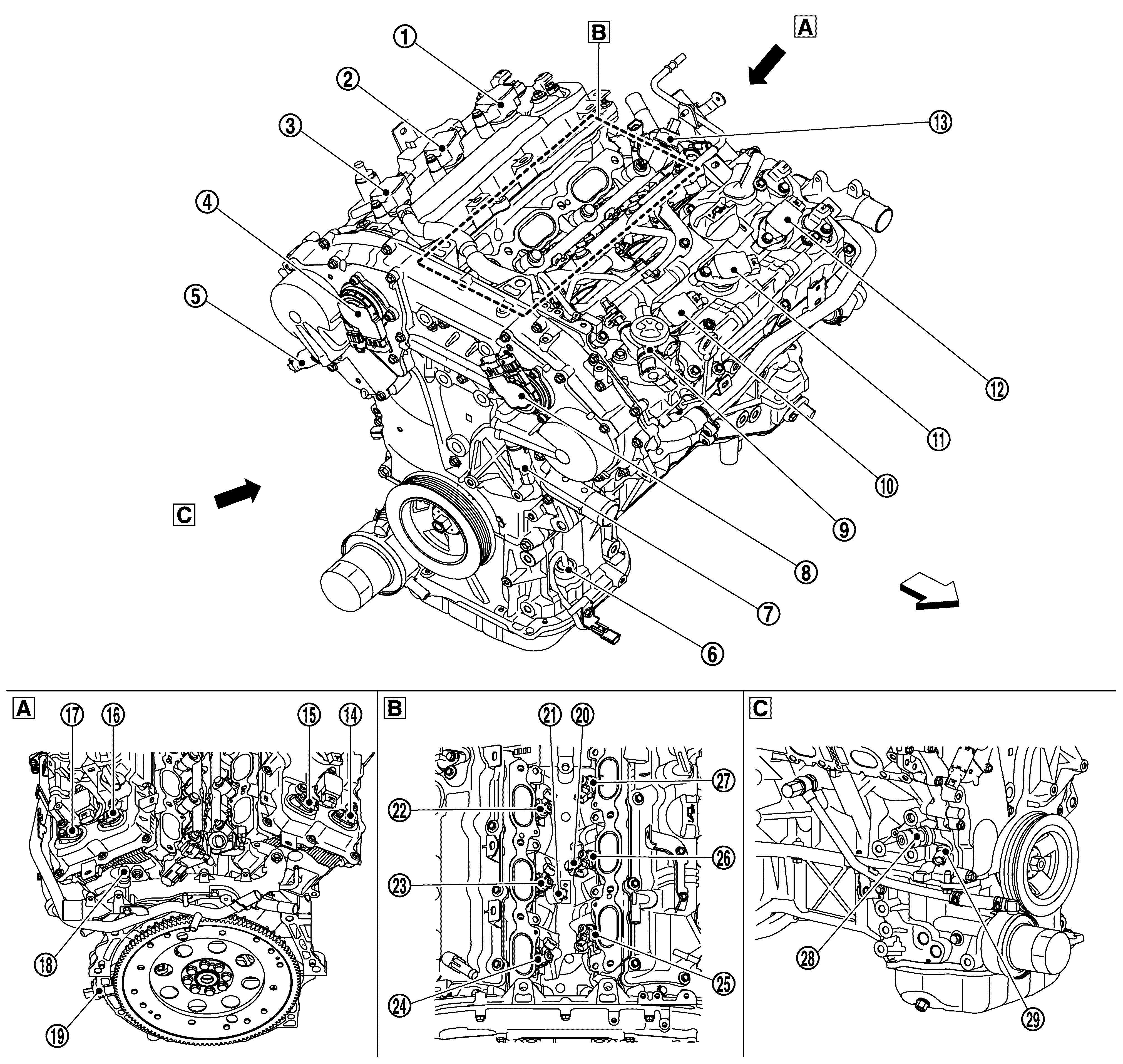

Engine Assembly Component
| Rear view of the engine | Top view of the engine | Side view of the engine | |||
| Vehicle front | |||||
| Ignition coil (with power transistor) and spark plug (No. 5 cylinder) | Ignition coil (with power transistor) and spark plug (No. 3 cylinder) | Ignition coil (with power transistor) and spark plug (No. 1 cylinder) | |||
| Electric intake valve timing control actuator (bank 1) | Exhaust valve timing control solenoid valve (bank 1) | Engine oil pressure control solenoid valve | |||
| Exhaust valve timing control solenoid valve (bank 2) | Electric intake valve timing control actuator (bank 2) | High pressure fuel pump | |||
| Ignition coil (with power transistor) and spark plug (No. 2 cylinder) | Ignition coil (with power transistor) and spark plug (No. 4 cylinder) | Ignition coil (with power transistor) and spark plug (No. 6 cylinder) | |||
| Fuel rail pressure sensor | Exhaust camshaft position sensor (bank 1) | Intake camshaft position sensor (bank 1) | |||
| Intake camshaft position sensor (bank 2) | Exhaust camshaft position sensor (bank 2) | Engine coolant temperature sensor | |||
| Crankshaft position sensor 1 | Knock sensor (bank 2) | Knock sensor (bank 1) | |||
| Fuel injector (No. 5 cylinder) | Fuel injector (No. 3 cylinder) | Fuel injector (No. 1 cylinder) | |||
| Fuel injector (No. 2 cylinder) | Fuel injector (No. 4 cylinder) | Fuel injector (No. 6 cylinder) | |||
| Engine oil pressure sensor | Engine oil temperature sensor | ||||

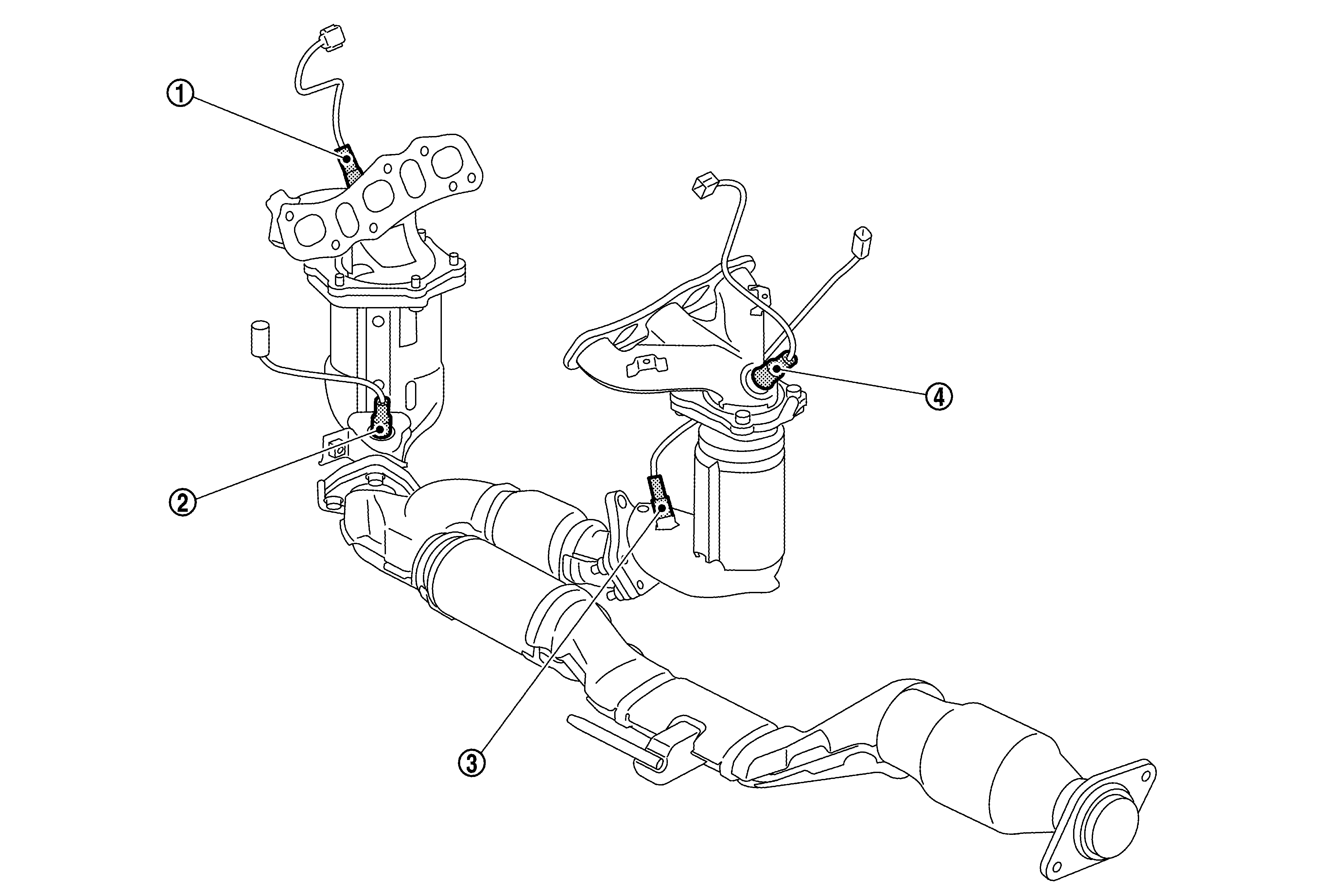

Exhaust System Component
| Air fuel ratio (A/F) sensor 1 (bank 2) | Heated oxygen sensor 2 (bank 2) | Heated oxygen sensor 2 (bank 1) | |||
| Air fuel ratio (A/F) sensor 1 (bank 1) | |||||

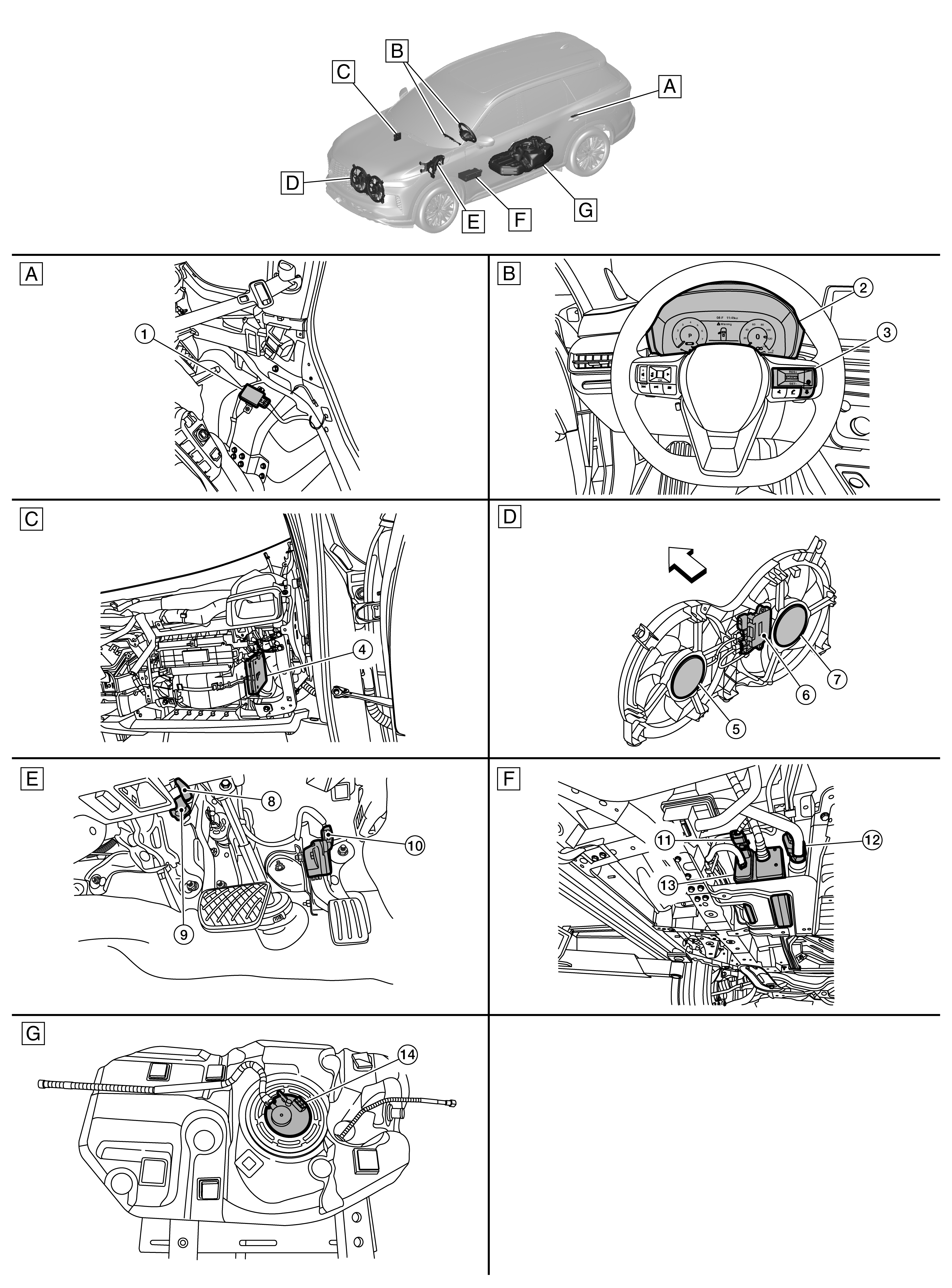

Vehicle Compartment
| Behind left rear door | Instrument panel periphery (driver side) | Instrument panel (right side) | |||
| Front side of engine room | Pedal periphery | Under carriage center area | |||
| Under carriage left rear area | |||||
| Vehicle front | |||||
| Fuel pump control module | Combination meter | ASCD/ICC steering switch | |||
| A/C auto amp. | Cooling fan motor-1 | Cooling fan control module | |||
| Cooling fan motor-2 | Brake pedal position switch | Stop lamp switch | |||
| Accelerator pedal position sensor | EVAP control system pressure sensor | EVAP canister vent control valve | |||
| EVAP canister | Fuel level sensor unit and fuel pump (with fuel tank temperature sensor) | ||||
