Reference Value

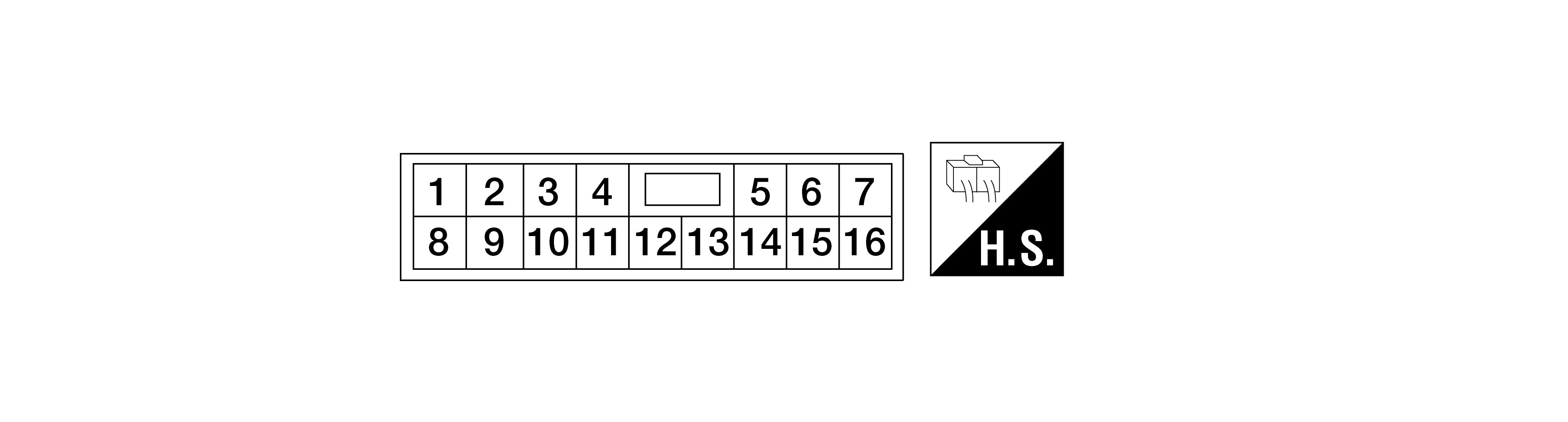

TERMINAL LAYOUT
PHYSICAL VALUES
MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH
| Terminal No.(wire color) | Description | Condition | Voltage(Approx.) | |||
|---|---|---|---|---|---|---|
| + | - | Signal name | Input/Output | |||
| 3(V) | Ground | Encoder power supply | Output | When push-button ignition switch ON or power window timer operates | Battery voltage | |
| 4(R) | Ground | Battery power supply | Input | - | Battery voltage | |
| 5(G) | Ground | Front power window motor LH DOWN signal | Output | When front LH switch in main power window and door lock/unlock switch is operated DOWN | Battery voltage | |
| 6(L) | Ground | Front power window motor LH UP signal | Output | When front LH switch in main power window and door lock/unlock switch is operated UP | Battery voltage | |
| 7(B) | Ground | Ground | - | - | 0 V | |
| 9(BR) | Ground | Retained power signal | Input | IGN SW ON | Battery voltage | |
| Within 45 seconds after push-button ignition switch is placed OFF | Battery voltage | |||||
| When LH side or RH side door is opened during retained power operation | 0 V | |||||
| 10(B) | Ground | Encoder ground | - | - | 0 V | |

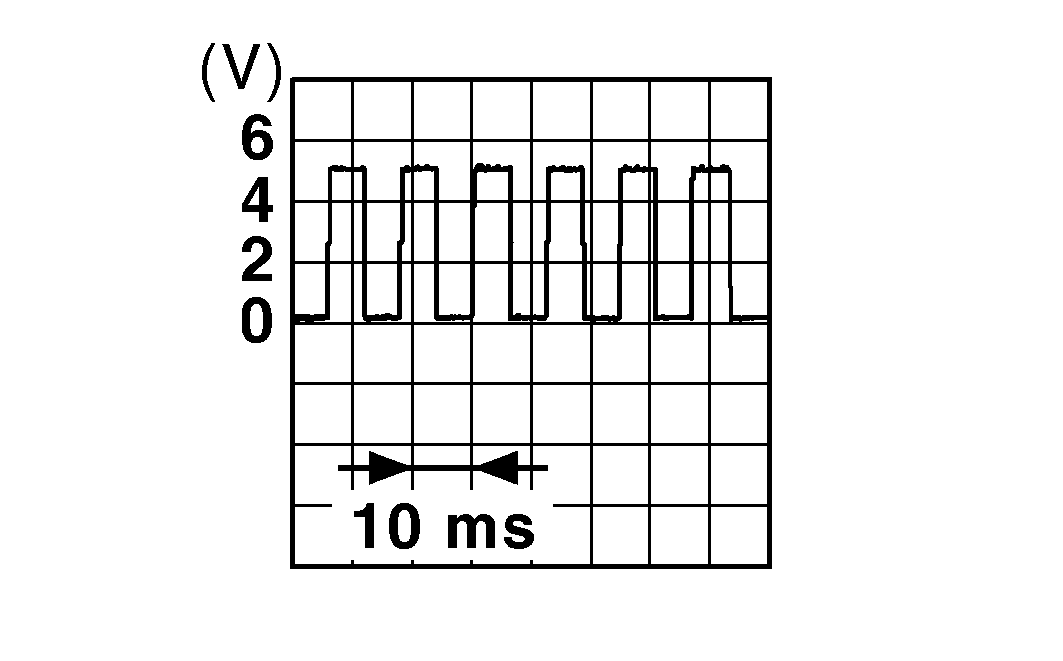

| 11(GR) | Ground | Encoder pulse signal 1 | Input | When power window motor operates | ||
| 12(BR) | Ground | Encoder pulse signal 2 | Input | When power window motor operates | ||

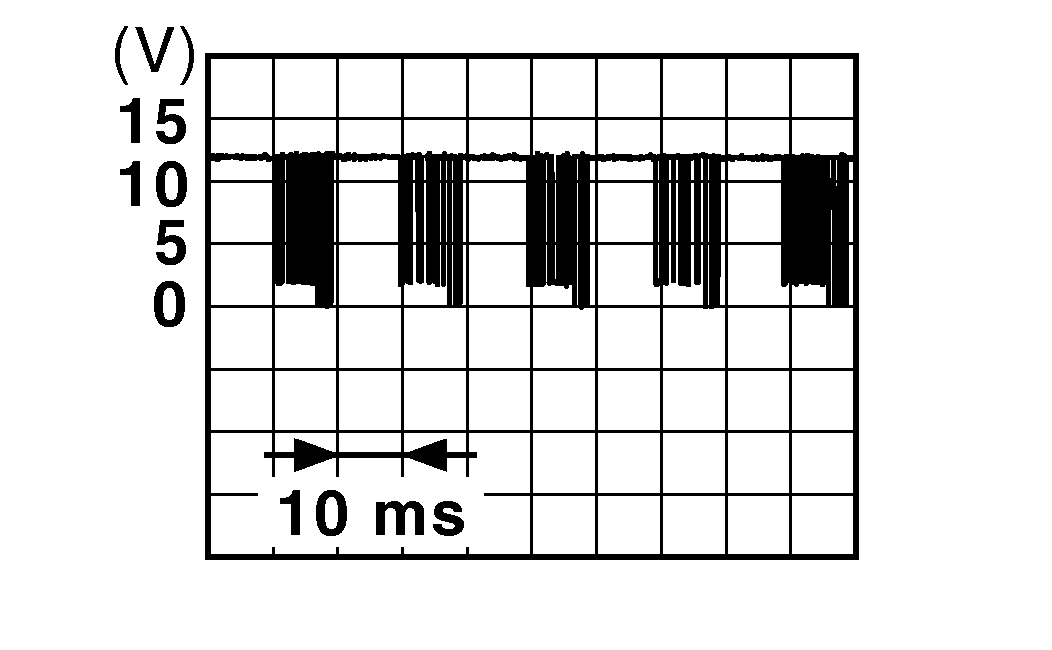

| 13(V) | Ground | Power window serial link | Input/Output | IGN SW ON or power window timer operating | ||
| 15(P) | Ground | Main power window and door lock/unlock switch lock signal | Input | Main power window and door lock/unlock switch (door lock/unlock switch) | Lock | Battery voltage |
| Unlock | 0 V | |||||
| 16(SB) | Ground | Main power window and door lock/unlock switch unlock signal | Input | Main power window and door lock/unlock switch (door lock/unlock switch) | Unlock | Battery voltage |
| Lock | 0 V | |||||
