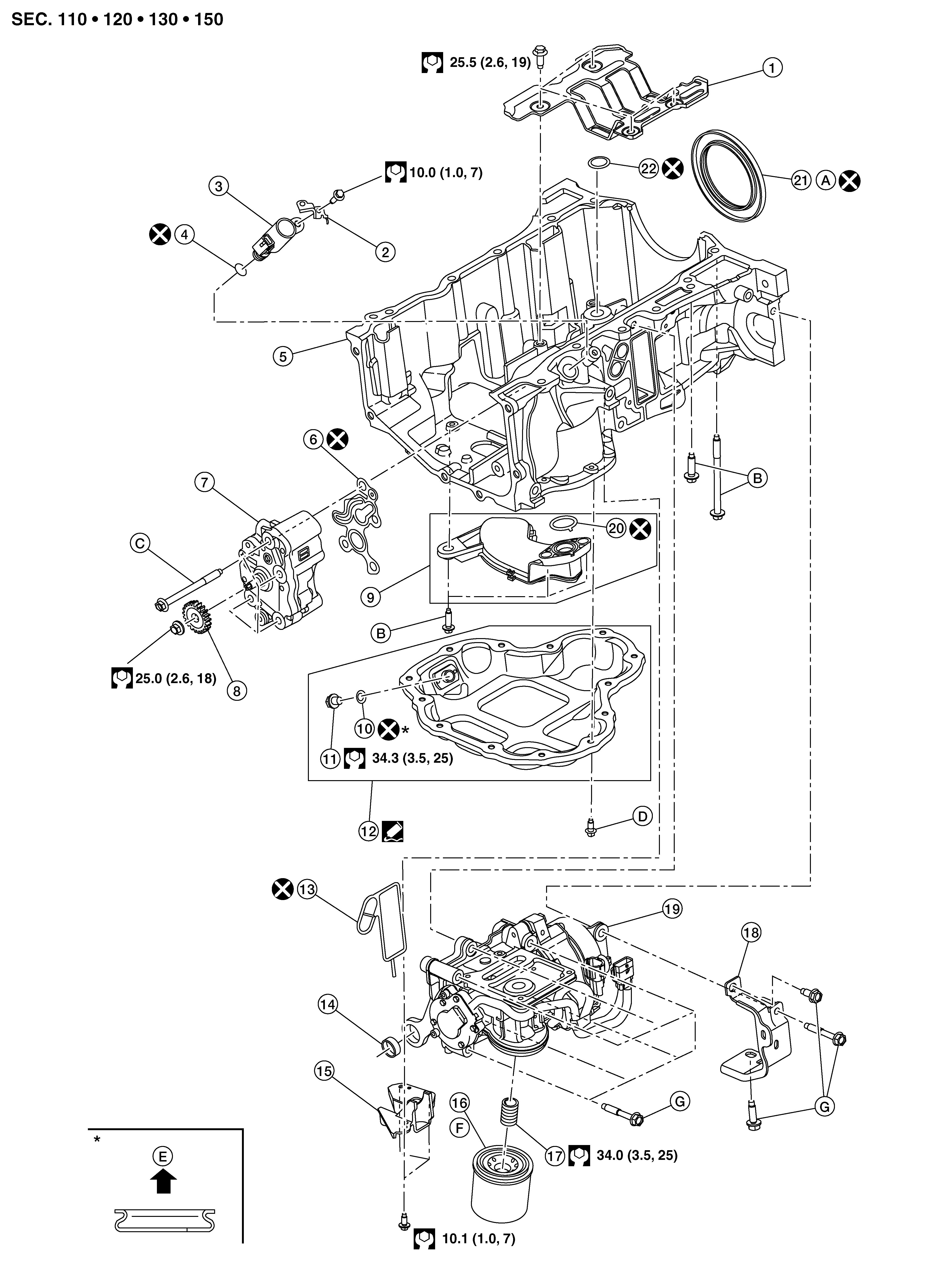

| 1. |
Baffle plate |
2. |
Harness bracket |
3. |
Engine oil pressure control solenoid valve |
| 4. |
O-ring |
5. |
Oil pan (upper) |
6. |
Oil pump gasket |
| 7. |
Oil pump |
8. |
Oil pump sprocket |
9. |
Oil strainer |
| 10. |
Drain plug washer |
11. |
Drain plug |
12. |
Oil pan (lower) |
| 13. |
VCR* actuator gasket |
14. |
VCR* actuator pin |
15. |
VCR* actuator pin retainer |
| 16. |
Oil filter |
17. |
Oil filter adapter |
18. |
VCR* actuator harness bracket |
| 19. |
VCR* actuator |
20. |
O-ring |
21. |
Rear oil seal |
| 22. |
O-ring |
A. |
Refer to Removal and Installation
. |
B. |
Refer to Removal and Installation
. |
| C. |
Refer to Removal and Installation . |
D. |
Refer to Removal and Installation
. |
E. |
Oil pan side |
| F. |
Refer to Removal and Installation . |
G. |
Refer to Removal and Installation
. |
|
|
| *VCR - Variable Compression Ratio |
