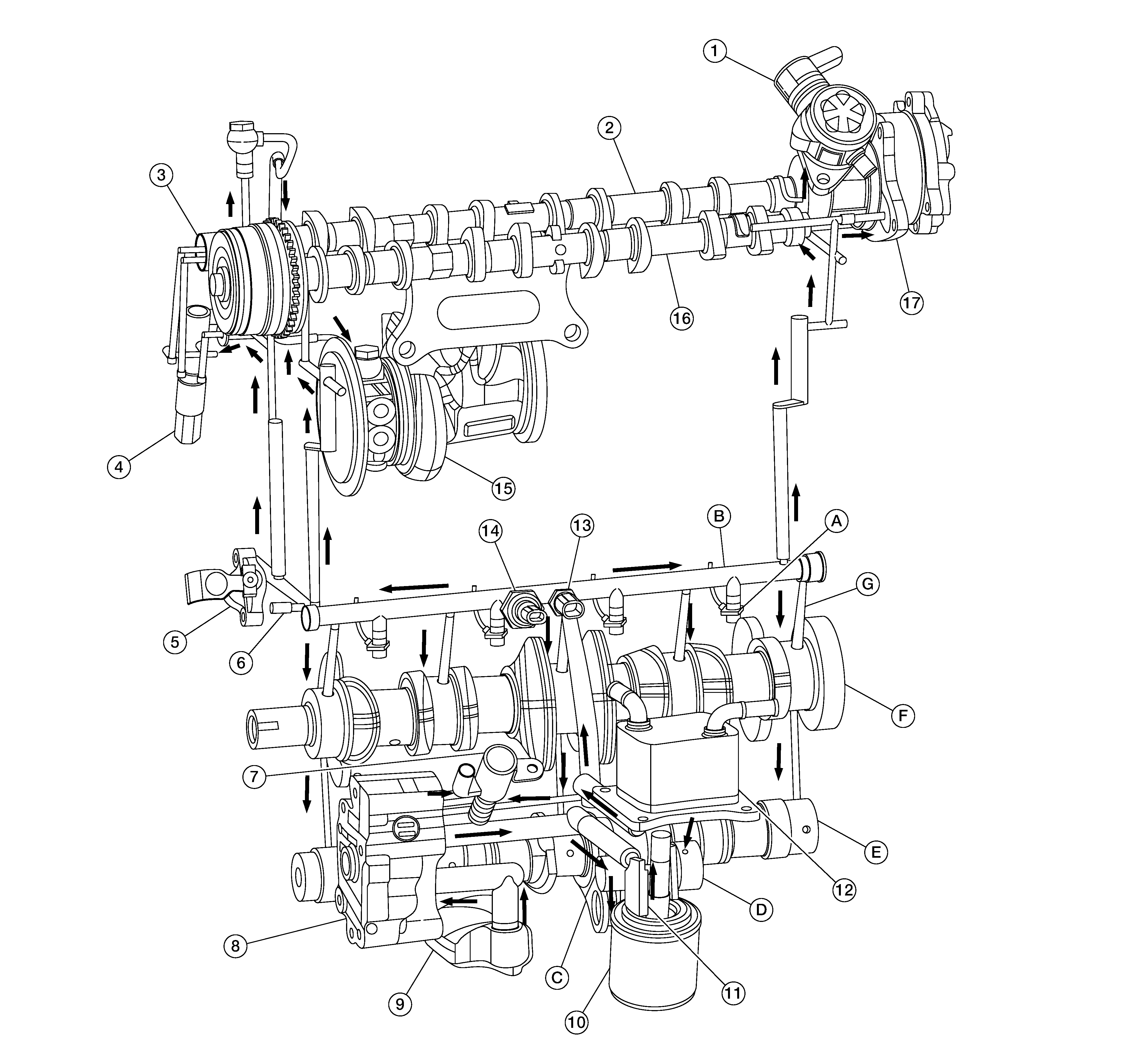

Engine Lubrication System
| 1. | High pressure fuel pump | 2. | Camshaft (EXH) | 3. | Camshaft sprocket (EXH) |
| 4. | Exhaust valve timing control solenoid valve | 5. | Timing chain tensioner | 6. | Timing chain oil jet |
| 7. | Engine oil pressure control solenoid valve | 8. | Oil pump | 9. | Oil strainer |
| 10. | Oil filter | 11. | VCR* actuator | 12. | Oil cooler |
| 13. | Engine oil temperature sensor | 14. | Engine oil pressure sensor | 15. | Turbocharger |
| 16. | Camshaft (INT) | 17. | Vacuum pump | A. | Piston oil jet |
| B. | Main gallery | C. | VCR actuator shaft bearing (FR) | D. | VCR actuator shaft bearing (RR) |
| E. | Control shaft | F. | Crankshaft | G. | Main bearing |
*VCR - Variable Compression Ratio
