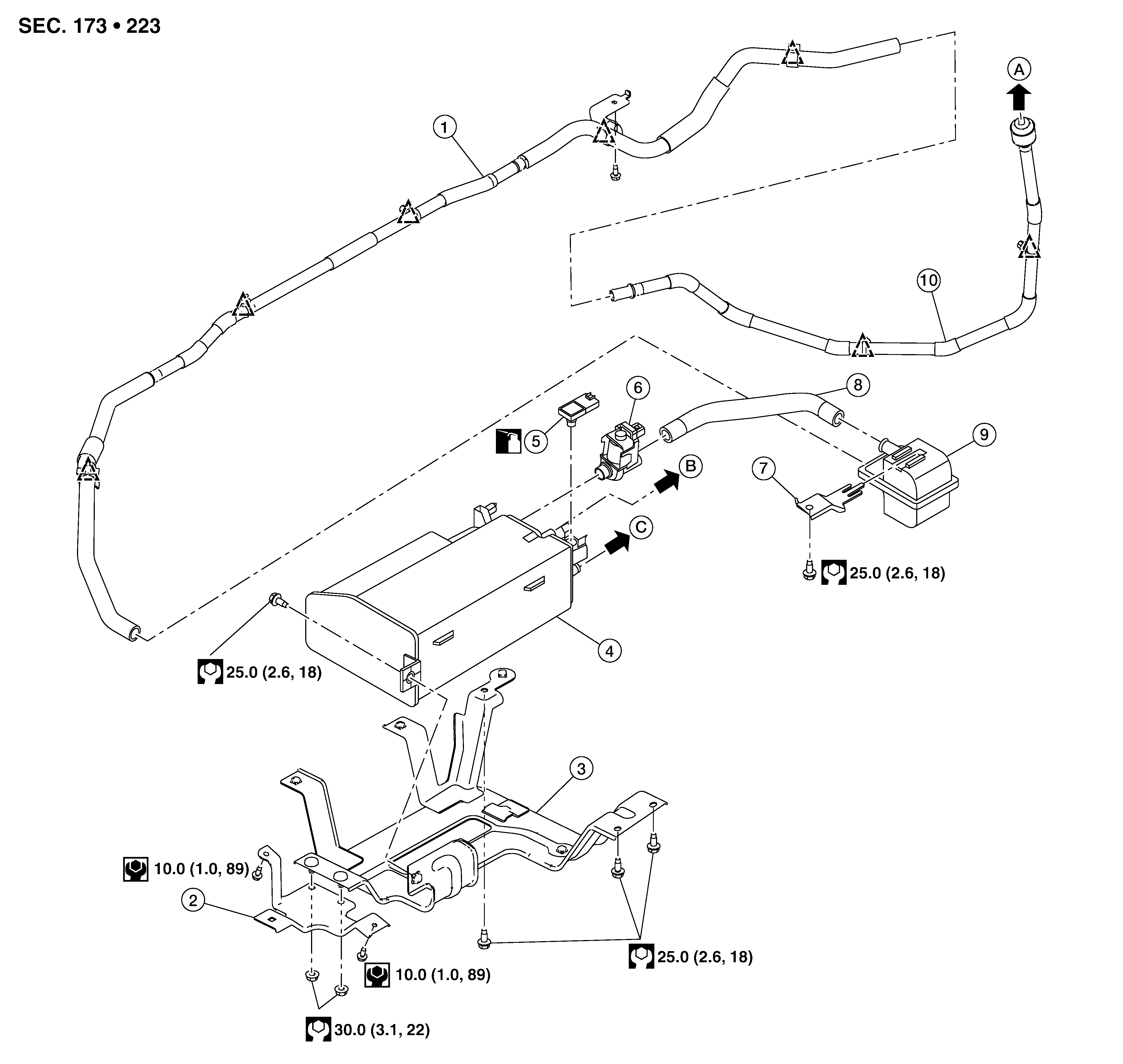

Exploded View
| 1. | EVAP canister filter hose | 2. | EVAP canister bracket A | 3. | EVAP canister bracket B |
| 4. | EVAP canister | 5. | EVAP control system pressure sensor | 6. | EVAP canister vent control valve |
| 7. | EVAP canister vent control valve bracket | 8. | EVAP canister vent control valve hose | 9. | EVAP canister filter |
| 10. | EVAP canister filter hose | A. | To fuel filler tube. Refer to Exploded View . | B. | To EVAP vent tube. Refer to Exploded View . |
| C. | To EVAP vacuum delay valve. Refer to Exploded View . | Clip | |||
