Fault 1052: Map Sensor Out Of Limits

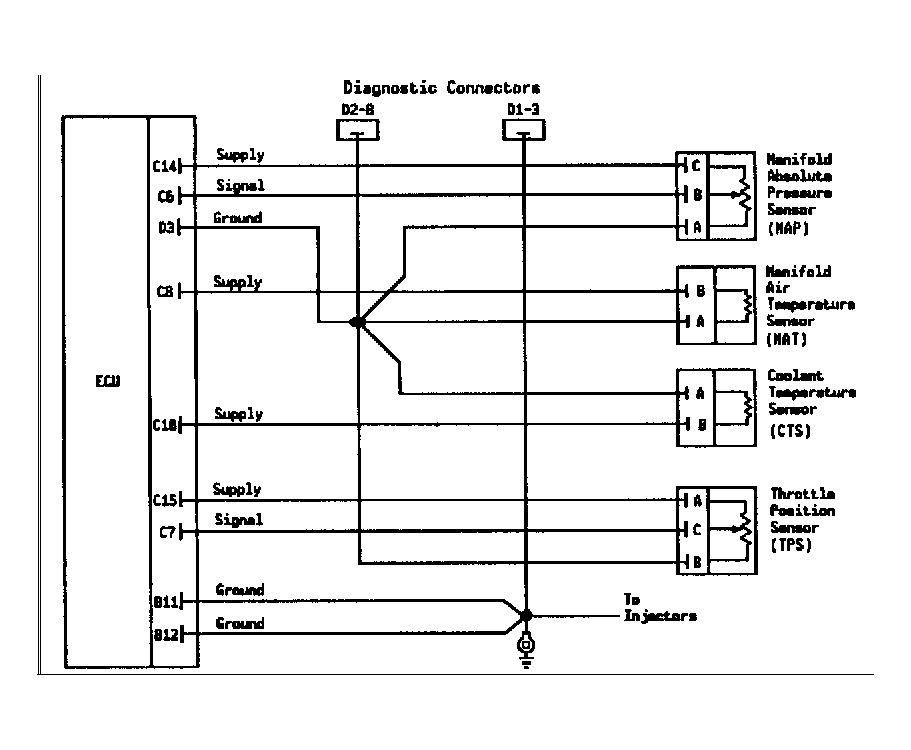

Fig 1: Fault 1052: Circuit Diagram MAP Sensor Out of Limits

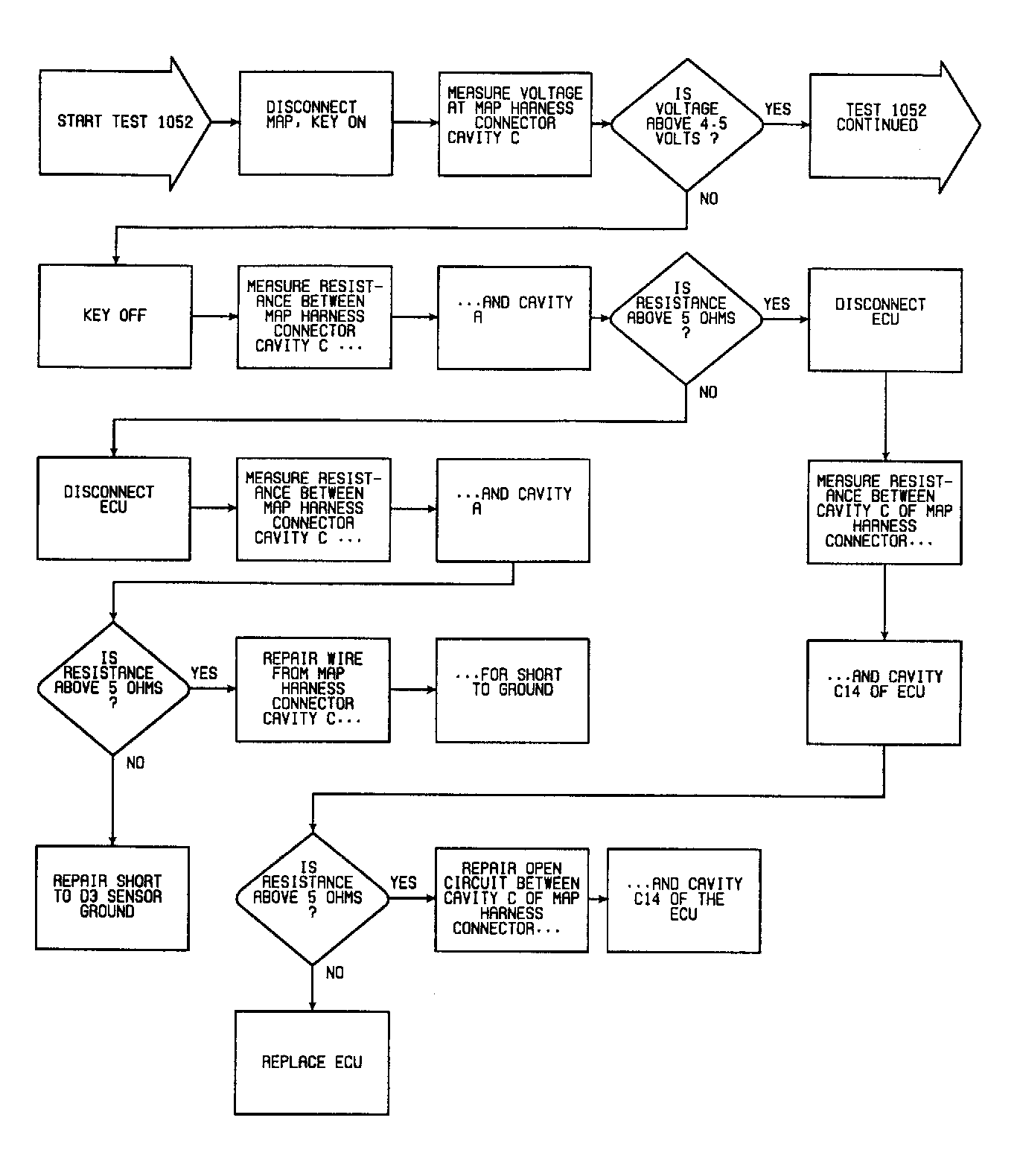

Fig 2: Fault 1052: Flow Chart MAP Sensor Out of Limits (1 of 2)

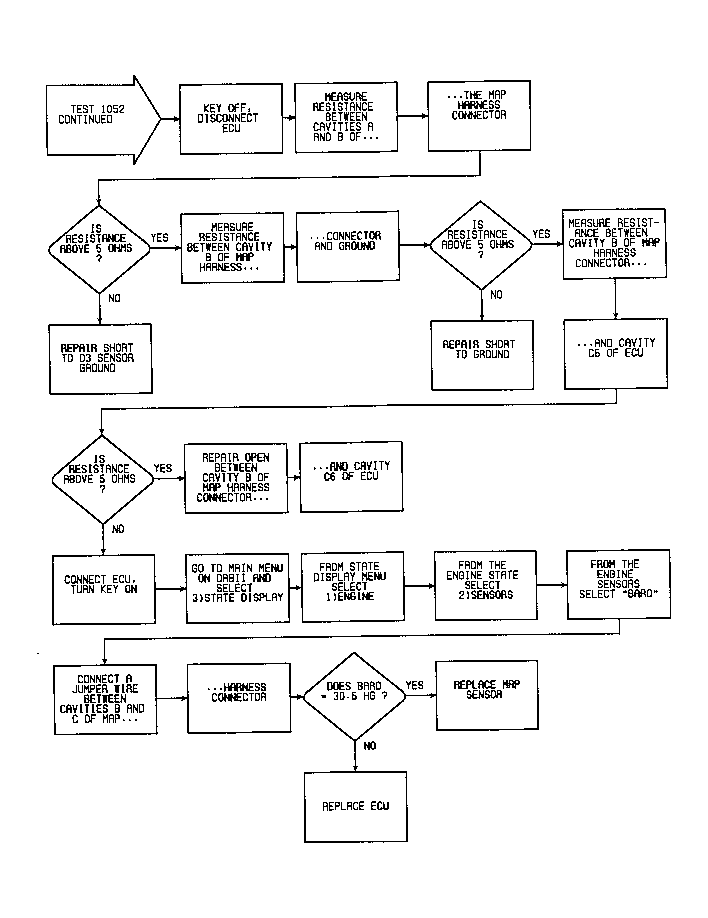

Fig 3: Fault 1052: Flow Chart MAP Sensor Out of Limits (2 of 2)
