ESC Connector Input/Output

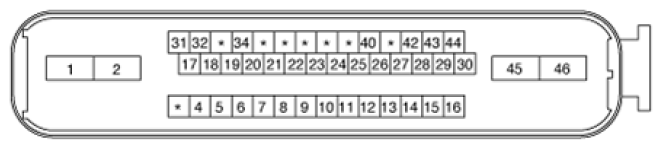

ESC CONNECTOR INPUT/OUTPUT CHART
| Connector Terminal | Specification | Remark | |
|---|---|---|---|
| No | Description | ||
| 31 | IGNITION1 (+) | Over voltage range : 17 ± 0.5V Operating voltage range: 9.5 ± 0.5V < V < 17 ± 0.5V Low voltage range: 7.0 ± 0.5V < V < 9.5 ± 0.5V Nominal current : I < 500mA |
|
| 1 | POS.BATTERY.(SOLENOID) | Max leakage current : I < 0.8mA Operating voltage range: 9.5 ± 0.5V < V < 17 ± 0.5V Nominal current : I < 40A Hardware shutdown voltage : V < 6.0V |
|
| 2 | POS.BATTERY.(MOTOR) | Operating voltage range: 9.5 ± 0.5V < V < 16.5 ± 0.5V Peak current : I < 100A Nominal current : I < 40A Max leakage current : I < 0.2mA |
|
| 46 | GROUND | Rated current : I < 500mA Nominal current: I < 40A |
|
| 45 | PUMP MOTOR GROUND | Peak current : I < 100A Nominal current : I < 40A |
|
| 16 | YAW & LATERAL G SENSOR GROUND | Rated current : I <150mA | |
| 17 | YAW SENSOR POWER | Max Output current : I < 150mA Max Output voltage : V (IGN) ± 1V |
|
| 34 | BRAKE LIGHT SWITCH | Input voltage (Low) : 0V ≤ V ≤ 3.0V Input voltage (High) : 7.0V ≤ V ≤ 16.0V |
|
| 32 | BRAKE SWITCH | ||
| 8 | PARKING BRAKE SWITCH | Input voltage (Low) : 0V ≤ V_Low ≤ 3.0V Input voltage (High) : 7.0V ≤ V_High ≤ 16.0V Max input current : I < 10mA |
|
| 27 | SENSOR FRONT RIGHT OUTPUT | Nominal current : I < 16mA External pull up resistance :1 KΩ < R Output duty :50 ± 20% |
|
| 18 | ESC ON/OFF SWITCH | Input voltage (Low) : 0V ≤ V ≤ 3.0V Input voltage (High) : 7.0V ≤ V ≤ 16.0V Max input current: : I <10mA |
|
| 15 | CAN BUS LINE (LOW) | ||
| 14 | CAN BUS LINE (HIGH) | ||
| 4 | SENSOR FRONT LEFT POWER | Output voltage : IGN (V) ± 1V Output current : Max 30mA |
|
| 5 | SENSOR FRONT RIGHT POWER | ||
| 7 | SENSOR REAR LEFT POWER | ||
| 6 | SENSOR REAR RIGHT POWER | ||
| 9 | SENSOR FRONT LEFT SIGNAL | Input current low : 5.9 ~ 8.4mA Input current high :11.8 ~ 16.8mA Frequency range :1 ~ 2500Hz Input duty : 50 ± 20% |
|
| 10 | SENSOR FRONT RIGHT SIGNAL | ||
| 12 | SENSOR REAR LEFT SIGNAL | ||
| 11 | SENSOR REAR RIGHT SIGNAL | ||
| 42 | SENSOR CAN BUS LINE (High) | ||
| 43 | SENSOR CAN BUS LINE (Low) | ||
| 37 | ESC OFF/WARNING LAMP DRIVE | Nominal current : I < 200mA Operating range : 0 ~ 16 V Min. shunt resistance : 500KΩ Max. output low voltage : V < 0.5V |
|
| 38 | ABS/EBD WARNING LAMP | ||
| 40 | ESC FUNCTION LAMP DRIVER | ||
