Signal Waveform & Data

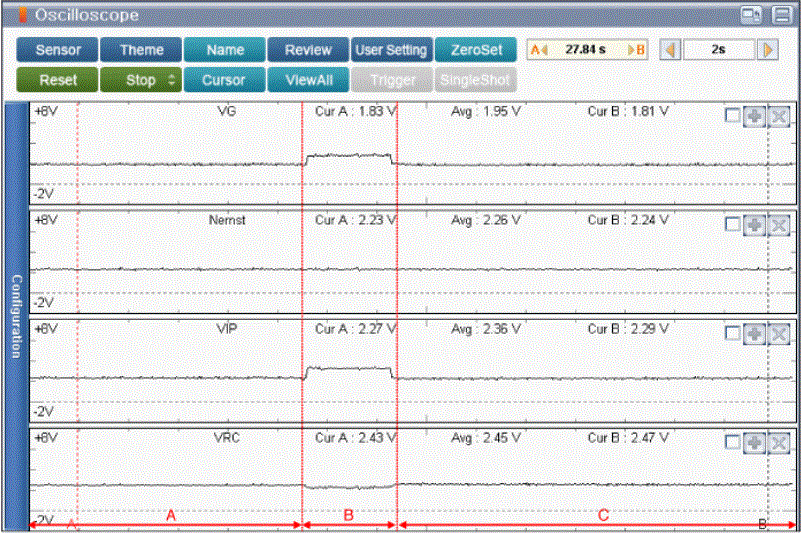

Fig 1: Associated HO2S (S1) Voltage Waveforms

Courtesy of KIA MOTORS AMERICA, INC.

A Section : EV READY Drive

• VG : 1.83 V
• Nernst : 2.23 V
• VIP : 2.27 V
• VRC : 2.42 V

B Section : Engine Drive

• VG : 2.73 V
• Nernst : 2.26 V
• VIP : 3.15 V
• VRC : 2.20 V
