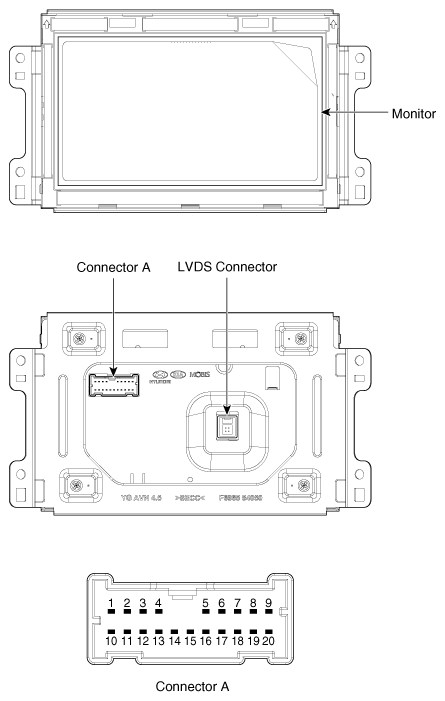

Components And Components Location: Components
Courtesy of KIA MOTORS AMERICA, INC.
Connector Pin Information
| No. |
Description |
| Back View Camera |
SVM Camera |
| 1 |
- |
Camera VIN GND |
| 2 |
- |
Camera VIN (C) |
| 3 |
Camera VIN (Y) |
| 4 |
Camera VIN (Y) GND |
| 5 |
Camera VIN (Y) Shield |
| 6 |
Multimedia-CAN (High) |
| 7 |
Multimedia-CAN (Low) |
| 8 |
- |
| 9 |
Battery (+) |
| 10 |
Camera video output (Y) |
| 11 |
- |
Camera video output (C) |
| 12 |
Camera video output (Y) GND |
| 13 |
- |
Camera video output (C) GND |
| 14 |
Camera video output shield |
| 15 |
Touch-CAN (Low) |
| 16 |
Touch-CAN (High) |
| 17 |
GND |
| 18 |
GND |
| 19 |
- |
| LVDS Connector |
No. |
Description |
No. |
Description |
|
|
1 |
LVDS (-) |
3 |
GND |
| 2 |
GND |
4 |
LVDS (+) |
