Power Seat Switch Test

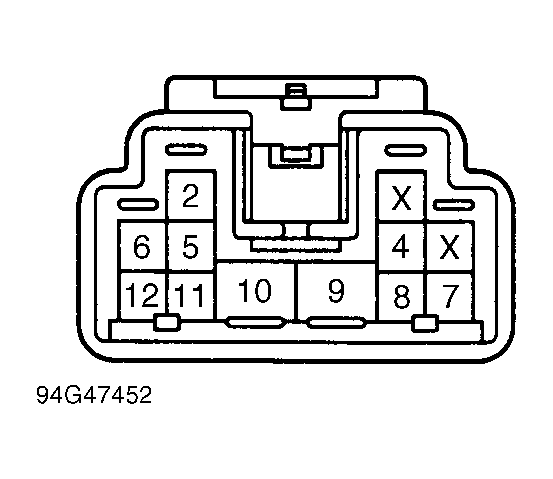

Disconnect switch connector. Check continuity between specified terminals of switch connector. See appropriate POWER SEAT SWITCH TEST table. See Fig 1. Replace switch if there is no continuity.
POWER SEAT SWITCH TEST
| Switch Position | (1) Terminals No. | |||
|---|---|---|---|---|
| Slide | ||||
| Forward | 5 & 10; 8 & 9 | |||
| Off | 5 & 9; 8 & 9 | |||
| Backward | 5 & 9; 8 & 10 | |||
| Front Up/Down | ||||
| Up | 10 & 12; 4 & 11 | |||
| Off | 4 & 11; 4 & 12 | |||
| Down | 4 & 12; 10 & 11 | |||
| Rear Up/Down | ||||
| Up | 2 & 10; 6 & 7 | |||
| Off | 2 & 7; 6 & 7 | |||
| Down | 2 & 7; 6 & 10 | |||
| Recline | ||||
| Forward | 4 & 10; 7 & 9 | |||
| Off | 4 & 9; 7 & 9 | |||
| Backward | 4 & 9; 7 & 10 | |||
|
||||
