Power Seat Switch Test

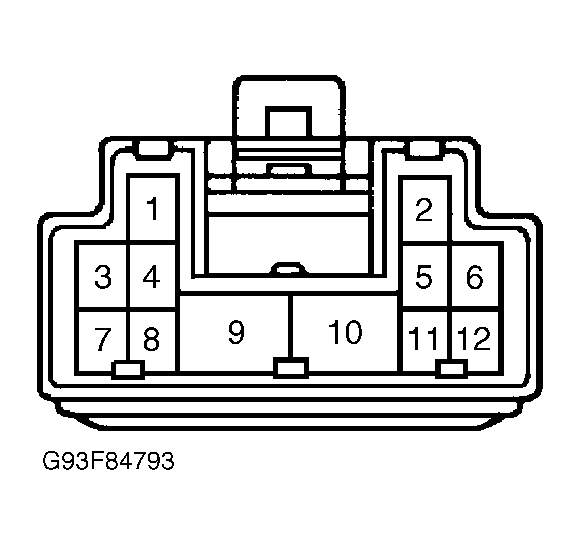

Disconnect power seat switch connector. Check continuity between specified terminals of power seat switch connector. See appropriate POWER SEAT SWITCH CONTINUITY TEST table. Replace switch if continuity is not as specified. See Fig 1.
POWER SEAT SWITCH CONTINUITY TEST
| Switch Position | (1) Terminals No. | ||
|---|---|---|---|
| Slide | |||
| Forward | 5 & 10; 8 & 9 | ||
| Off | 5, 8 & 9 | ||
| Backward | 5 & 9; 8 & 10 | ||
| Front Up/Down | |||
| Up | 4 & 11; 10 & 12 | ||
| Off | 4, 11 & 12 | ||
| Down | 4 & 12; 10 & 11 | ||
| Rear Up/Down | |||
| Up | 2 & 10; 6 & 7 | ||
| Off | 2, 6 & 7 | ||
| Down | 2 & 7; 6 & 10 | ||
| Recline | |||
| Forward | 4 & 10; 7 & 9 | ||
| Off | 4, 7 & 9 | ||
| Backward | 4 & 9; 7 & 10 | ||
| Lumbar | |||
| Forward (Outward) | 4 & 10; 7 & 9 | ||
| Off | 4, 7 & 9 | ||
| Backward (Inward) | 4 & 9; 7 & 10 | ||
|
|||
