Cylinder Block Specifications
CYLINDER BLOCK
| Application | In. (mm) | |||||
|---|---|---|---|---|---|---|

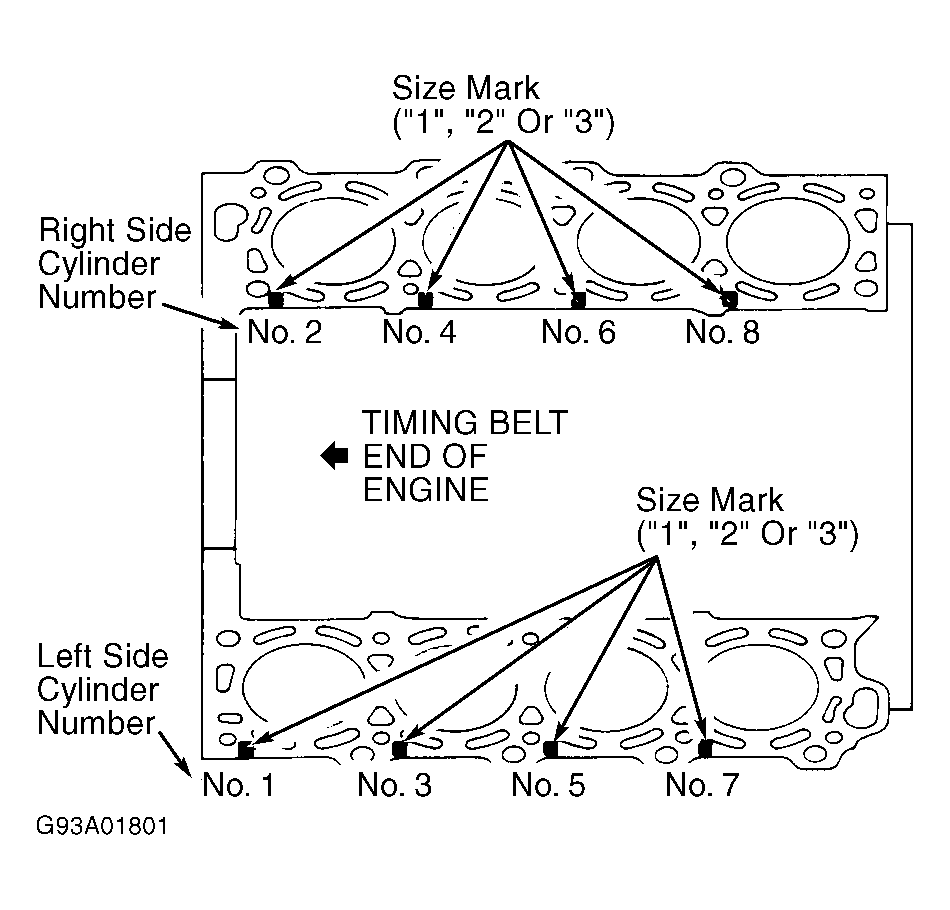

| Cylinder Bore Standard Diameter (1) | ||||||
| Size Mark "1" | 3.4449-3.4453 (87.500-87.511) | |||||
| Size Mark "2" | 3.4453-3.4457 (87.511-87.521) | |||||
| Size Mark "3" | 3.4457-3.4461 (87.521-87.531) | |||||

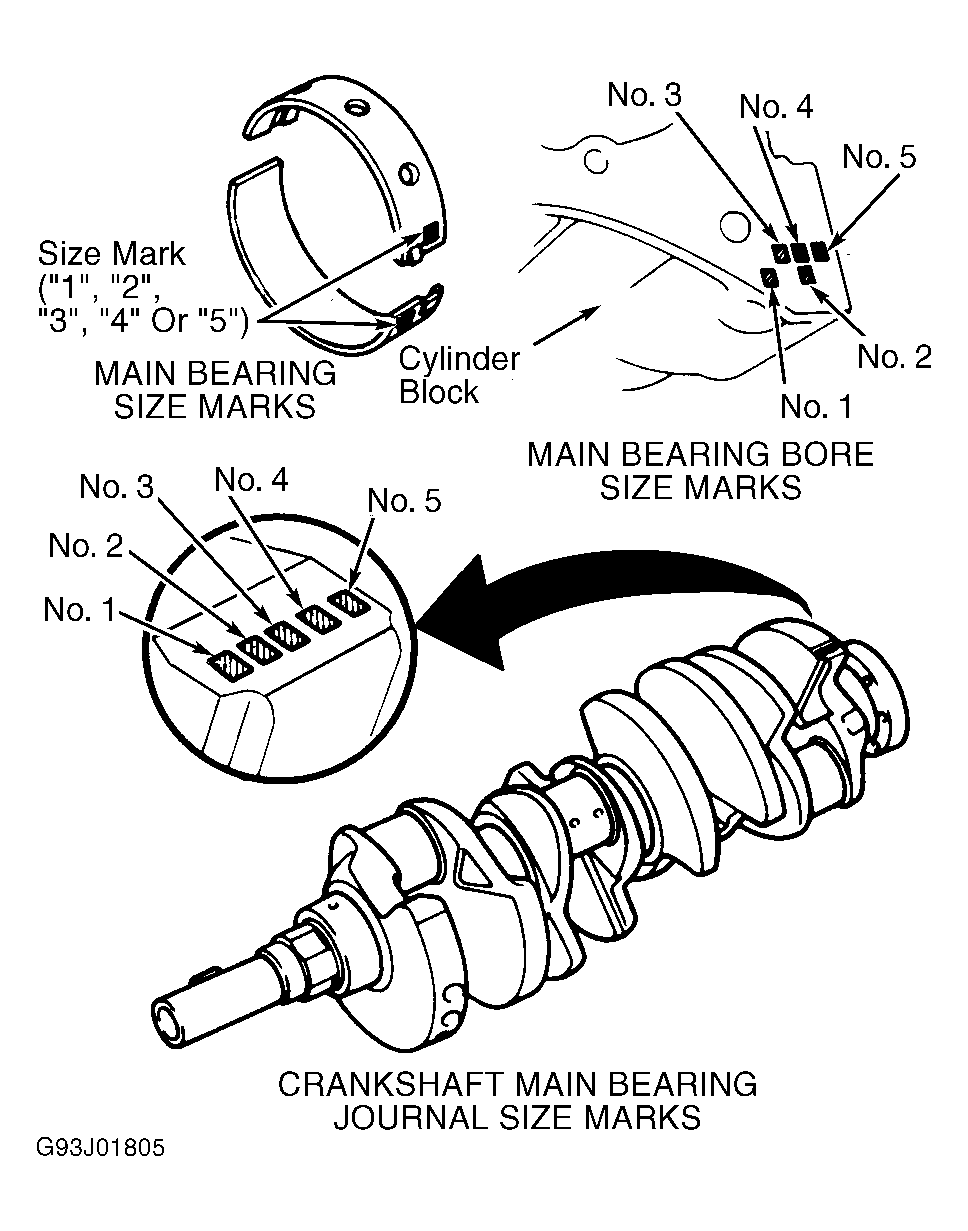

| Main Bearing Bore Inside Diameter (2) | ||||||
| Size Mark "00" | 2.83464 (71.9999) | |||||
| Size Mark "01" | 2.83467 (72.0006) | |||||
| Size Mark "02" | 2.83471 (72.0016) | |||||
| Size Mark "03" | 2.83475 (72.0027) | |||||
| Size Mark "04" | 2.83479 (72.0037) | |||||
| Size Mark "05" | 2.83483 (72.0047) | |||||
| Size Mark "06" | 2.83487 (72.0057) | |||||
| Size Mark "07" | 2.83492 (72.0070) | |||||
| Size Mark "08" | 2.83495 (72.0077) | |||||
| Size Mark "09" | 2.83499 (72.0087) | |||||
| Size Mark "10" | 2.83503 (72.0198) | |||||
| Size Mark "11" | 2.83507 (72.0108) | |||||
| Size Mark "12" | 2.83511 (72.0118) | |||||
| Size Mark "13" | 2.83515 (72.0128) | |||||
| Size Mark "14" | 2.835109 (72.0148) | |||||
| Size Mark "15" | 2.83523 (72.0148) | |||||
| Size Mark "16" | 2.83526 (72.0156) | |||||
| Maximum Deck Warpage | .0028 (.071) | |||||
|
||||||
