Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

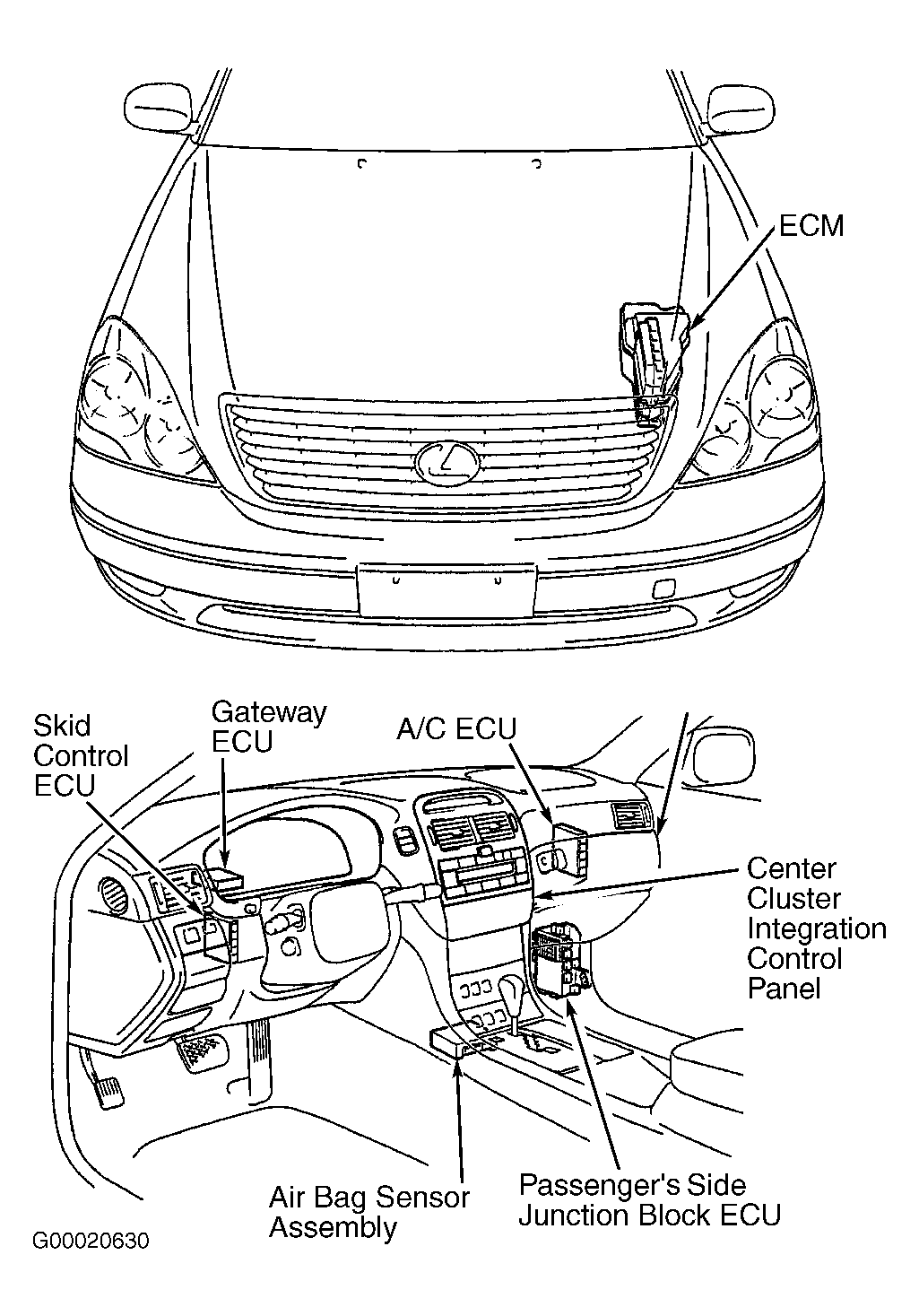

| A/C ECU | Fig 3 |
| Accessory Bus Buffer | Fig 2 |
| Air Bag Sensor Assembly | Fig 3 |
| Center Cluster Integration Control Panel | Fig 3 |

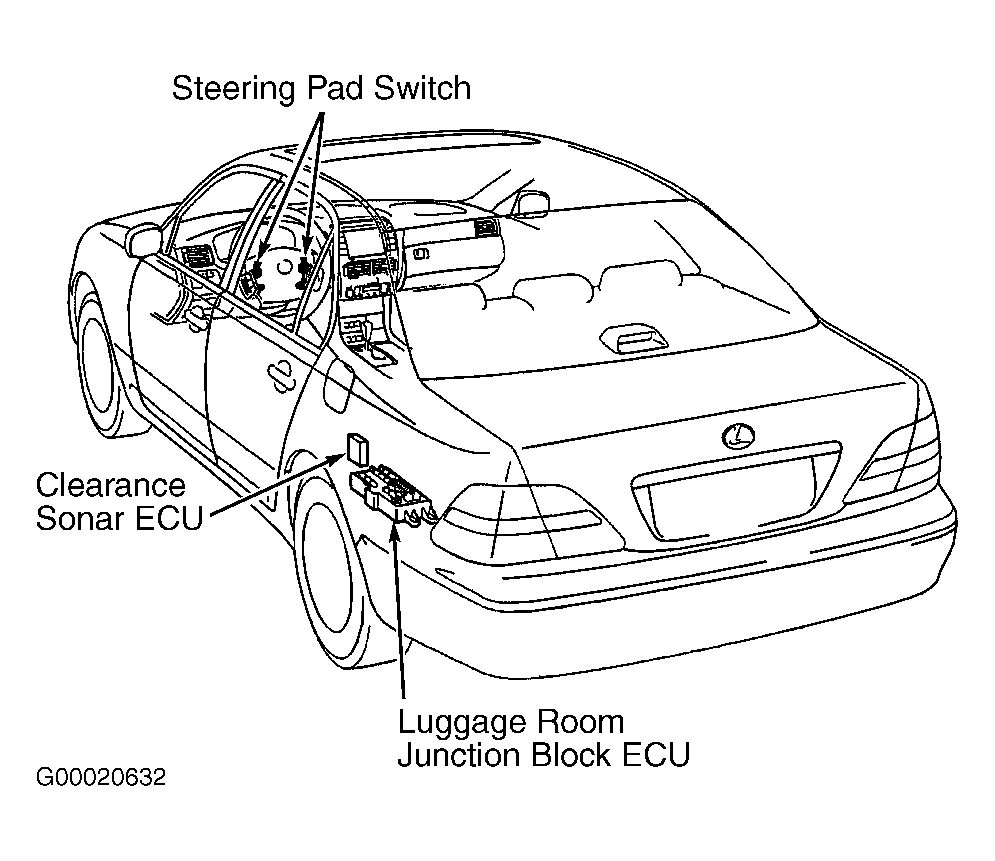

| Clearance Sonar ECU | Fig 5 |

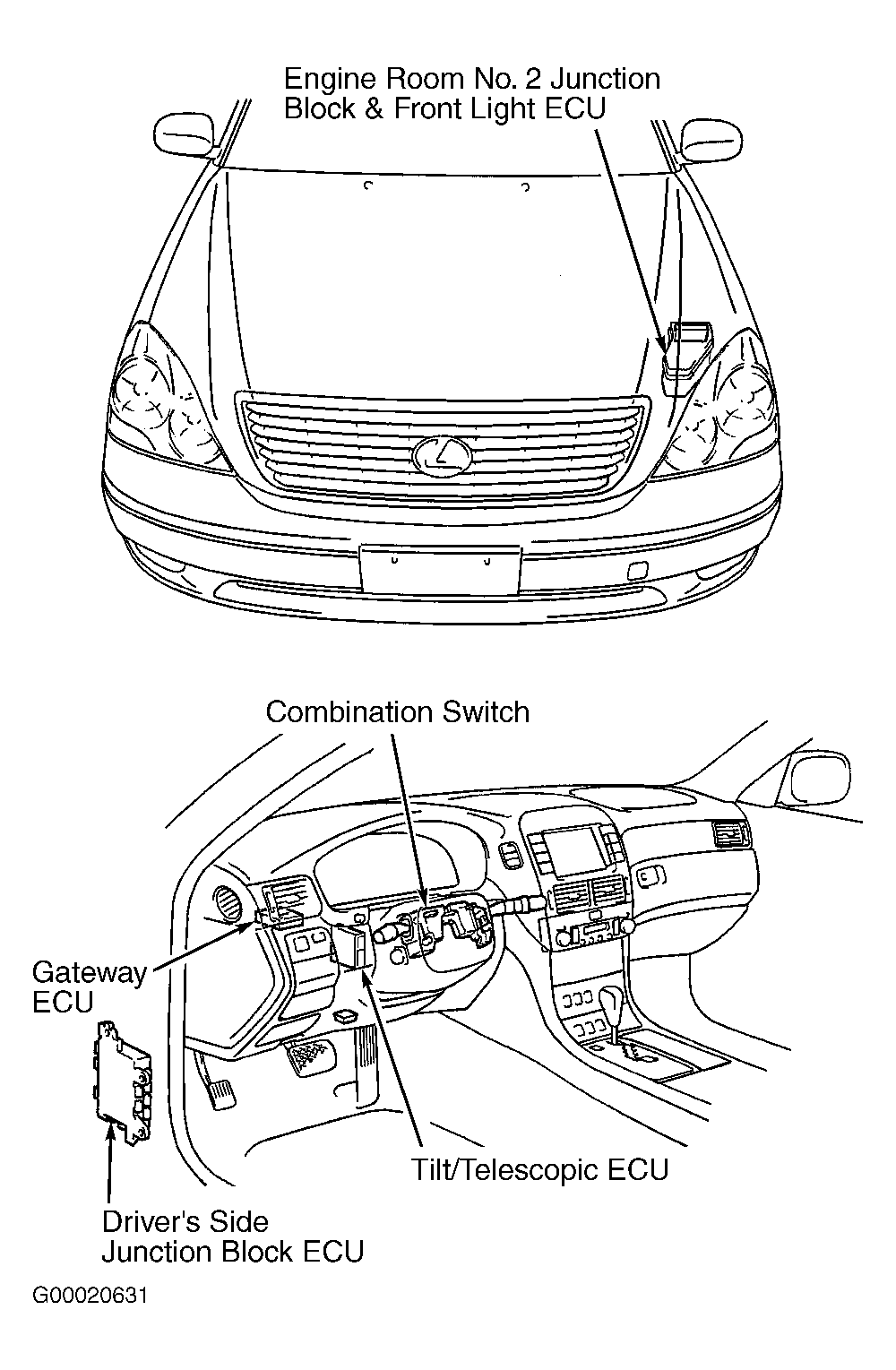

| Combination Switch | Fig 4 |

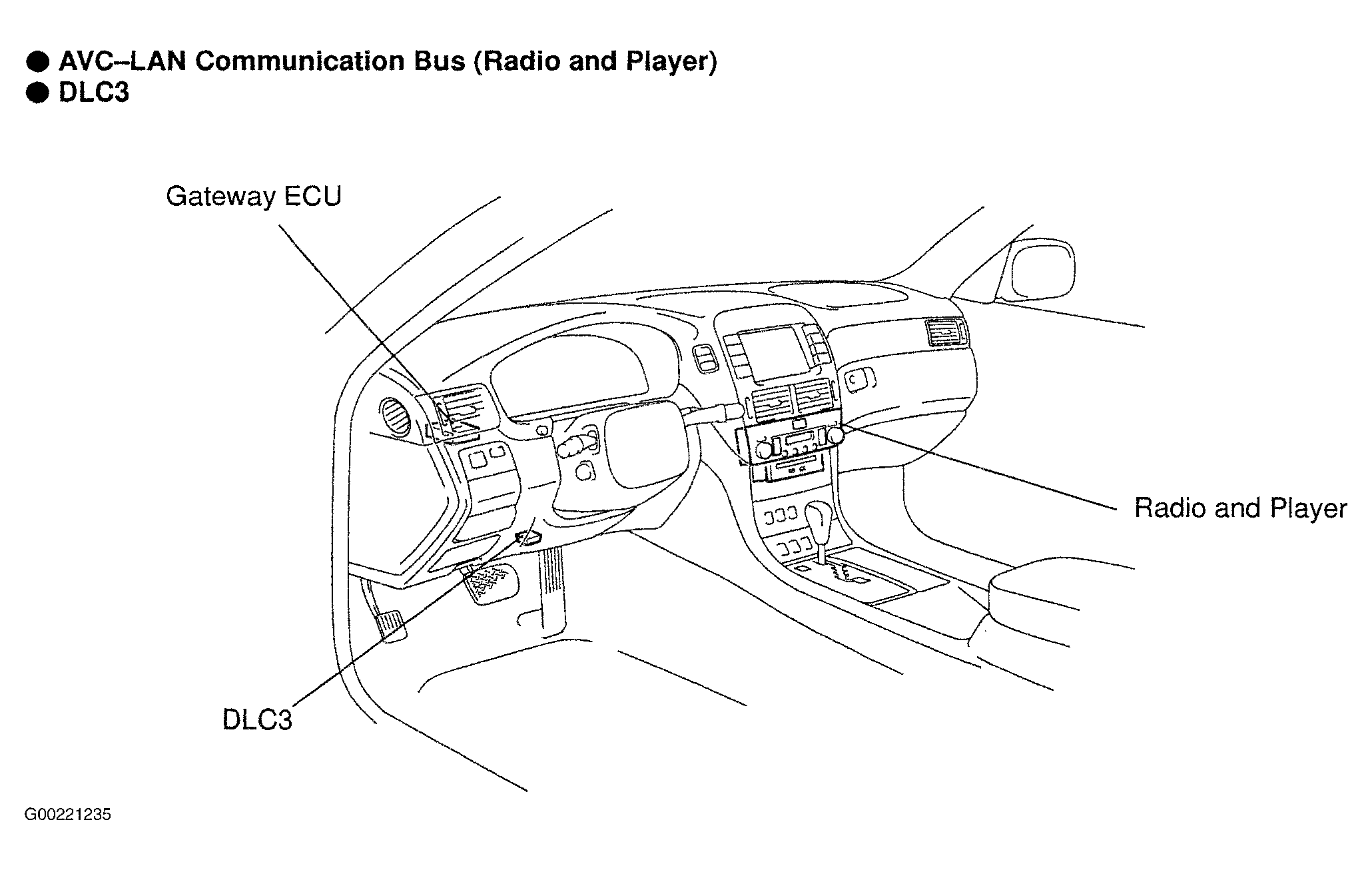

| DLC3 | Fig 1 |
| Door ECUs | Fig 2 |
| Driver Side J/B ECU | Fig 4 |
| ECM | Fig 3 |
| Engine Room No. 2 J/B (Front Light ECU) | Fig 4 |
| Gateway ECU | Fig 1-Fig 4 |
| Luggage Room J/B ECU | Fig 5 |
| Mayday ECU | Fig 2 |
| Moon Roof Control ECU | Fig 2 |
| Overhead J/B | Fig 2 |
| Passenger Side J/B ECU | Fig 3 |
| Radio & Player | Fig 1 |
| Rain Sensor | Fig 2 |
| Steering Pad Switch | Fig 5 |
| Telephone ECU | Fig 2 |
| Theft Deterrent ECU | Fig 2 |
| Tilt & Telescopic ECU | Fig 4 |
| Transponder Key ECU | Fig 2 |
| Seat ECUs | Fig 2 |
| Skid Control ECU | Fig 3 |
