Lexus
>>
2003
>>
IS 300 Base, Automatic
>>
Repair and Diagnosis
>>
Electrical
>>
Gauges
>>
Instrument Panel
>>
Connector Identification
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Connector Identification

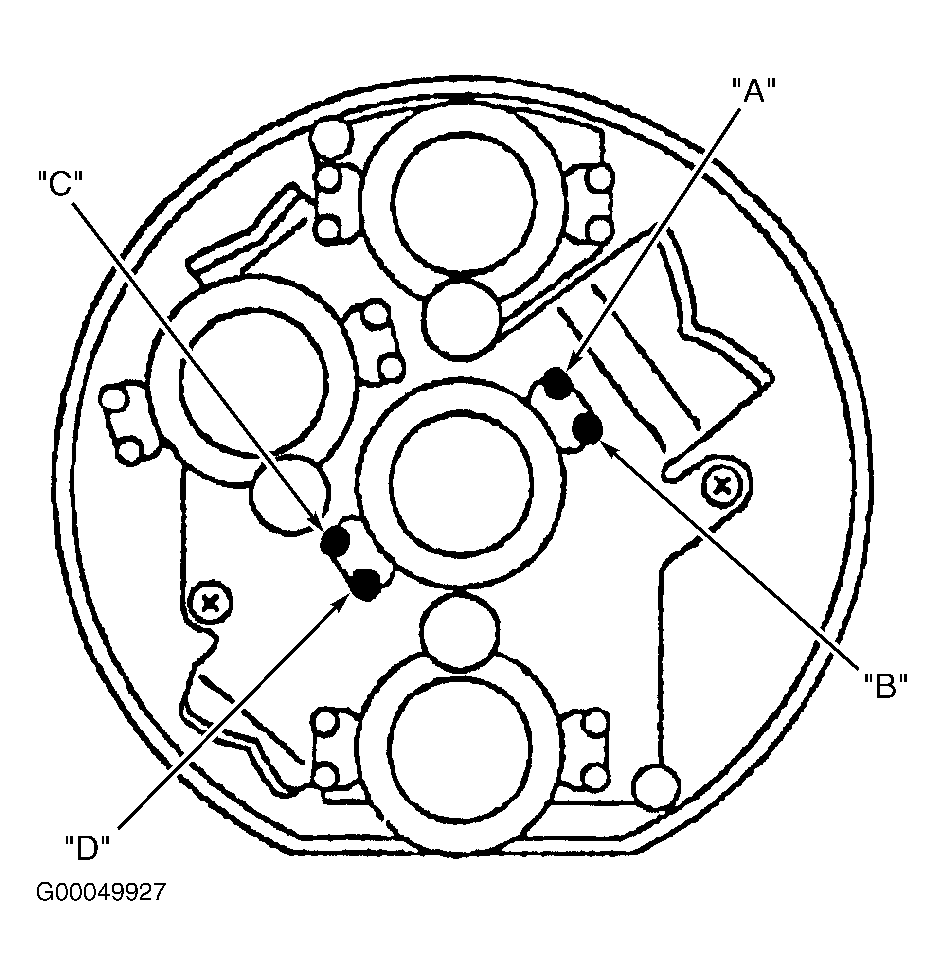

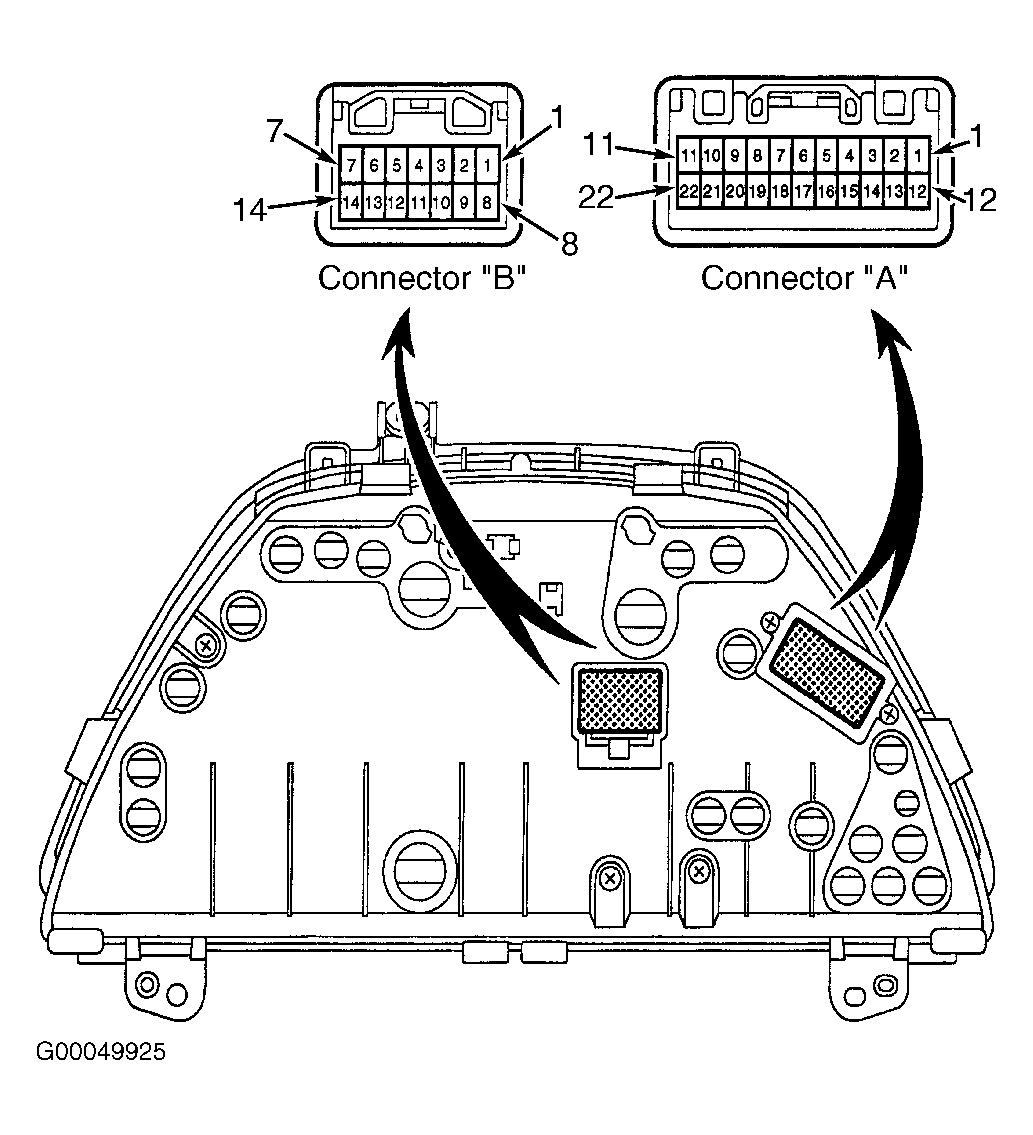

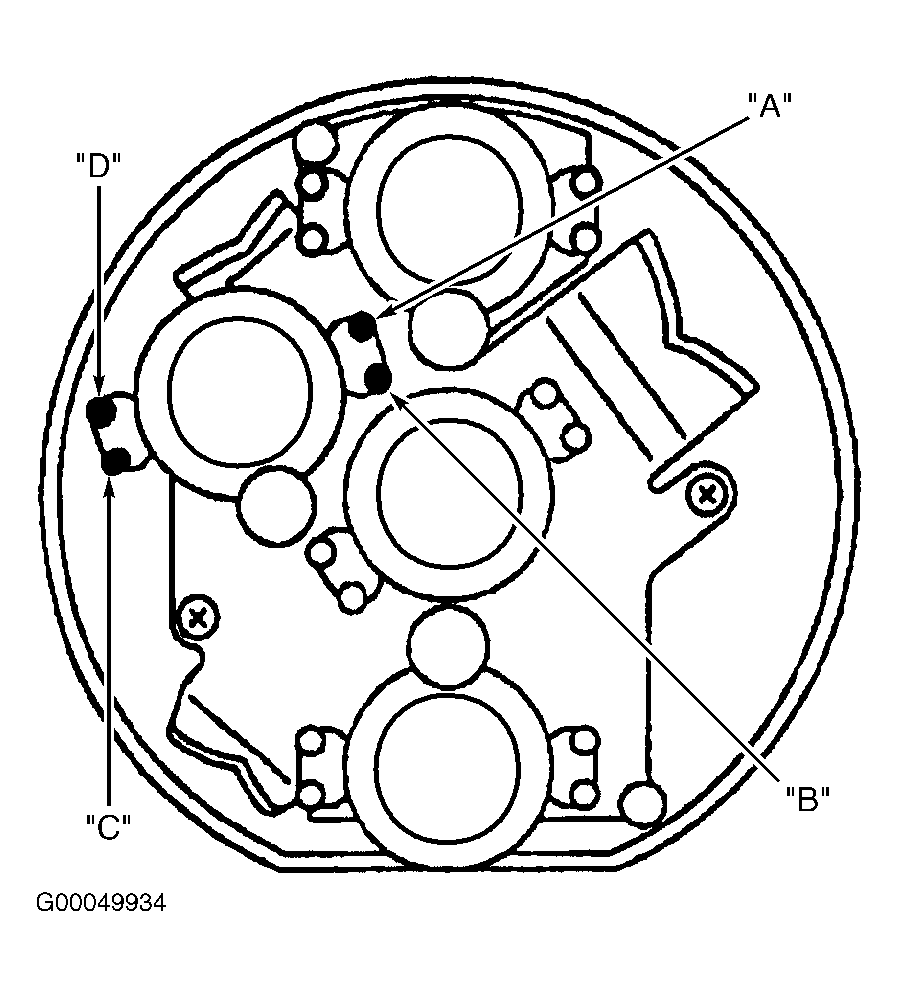

Fig 1: Identifying Combination Meter Circuit Plate Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

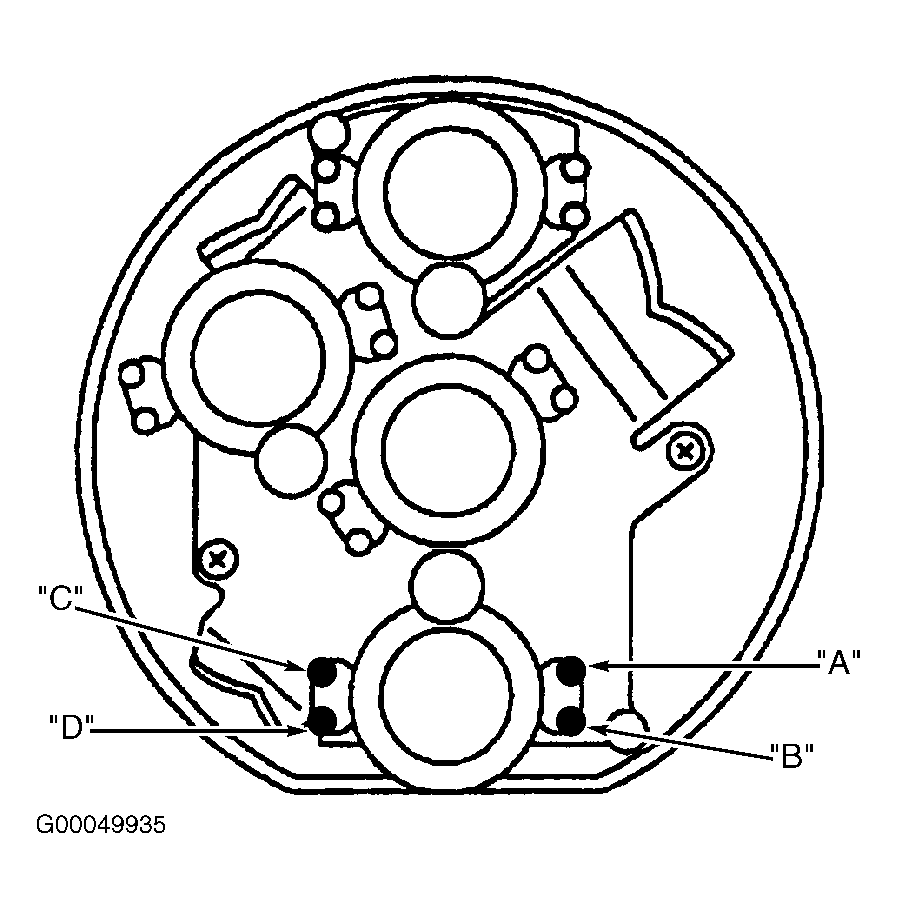

Fig 2: Identifying Coolant Temperature Gauge Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

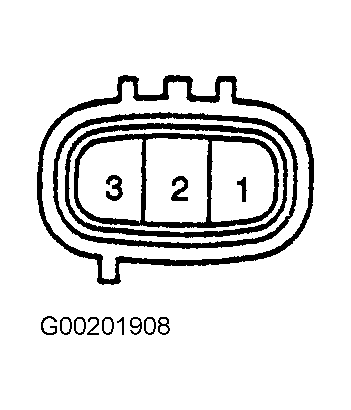

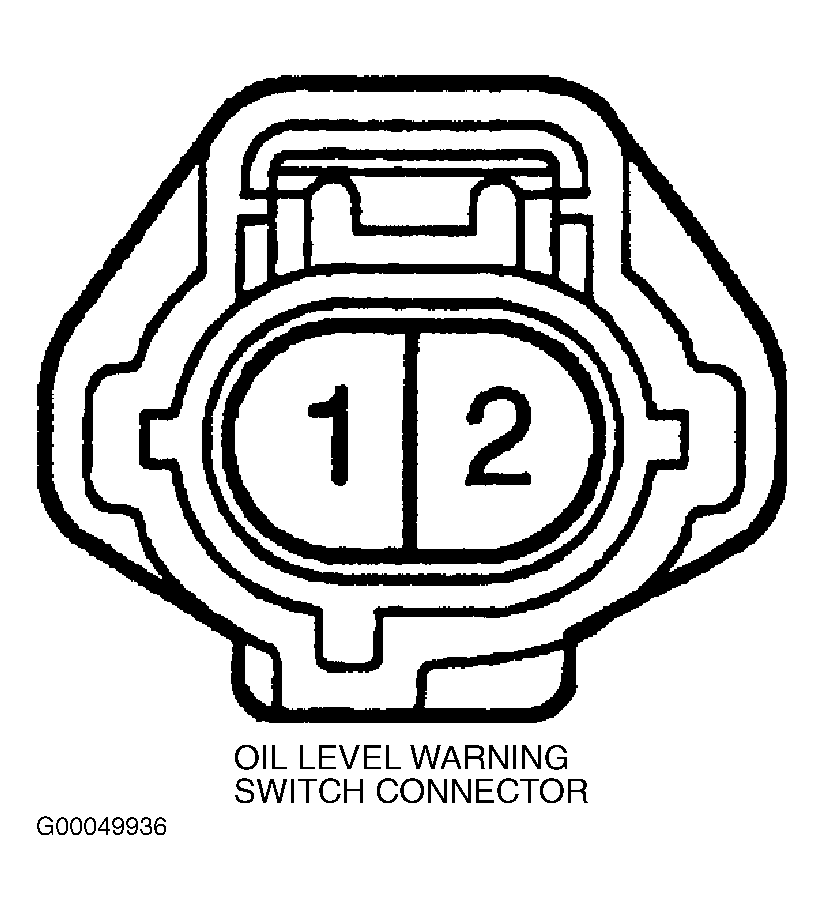

Fig 3: Identifying Engine Oil Level Warning Light & Sensor Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 4: Identifying Fuel Receiver Gauge Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 5: Identifying Light Failure Sensor & Rear Lights Warning Light Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

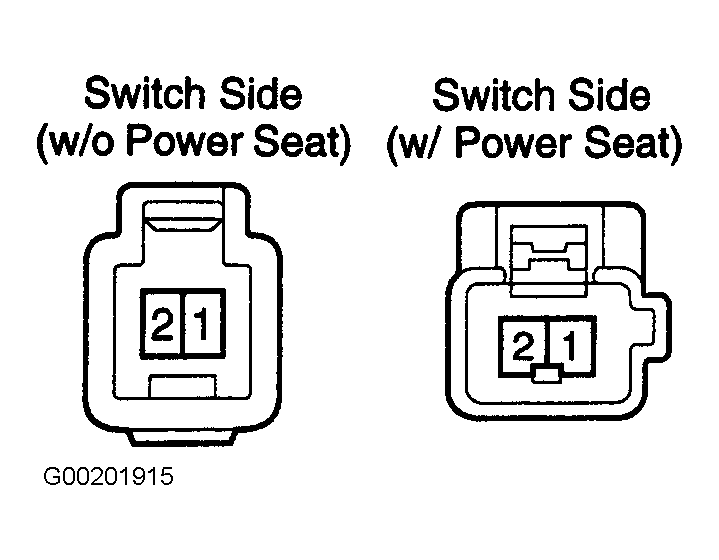

Fig 6: Identifying Seat Belt Buckle Switch & Warning Light Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 7: Identifying Specific Fuel Consumption Gauge Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

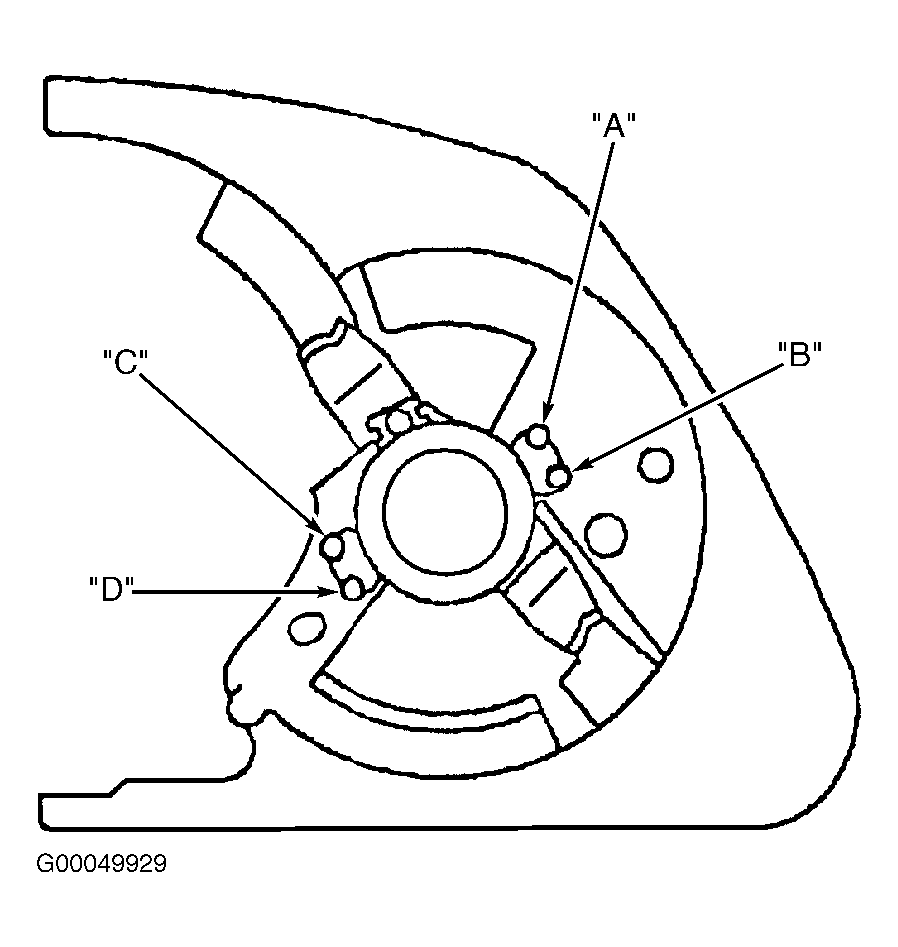

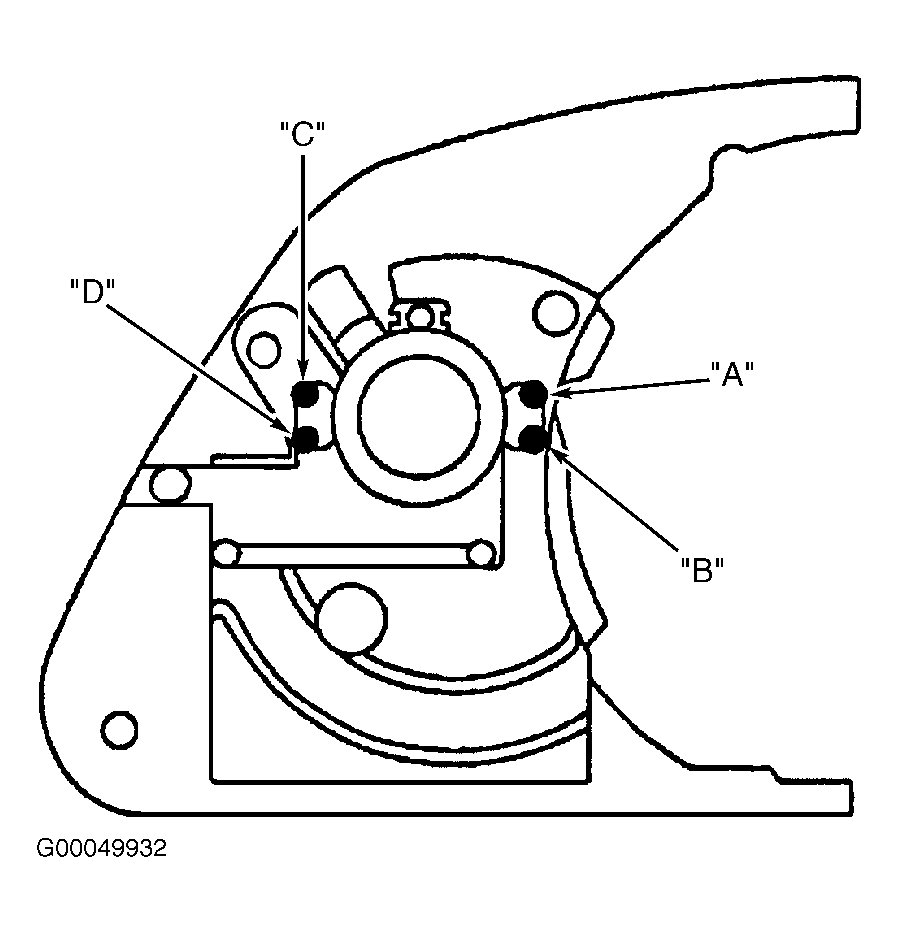

Fig 8: Identifying Speedometer Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

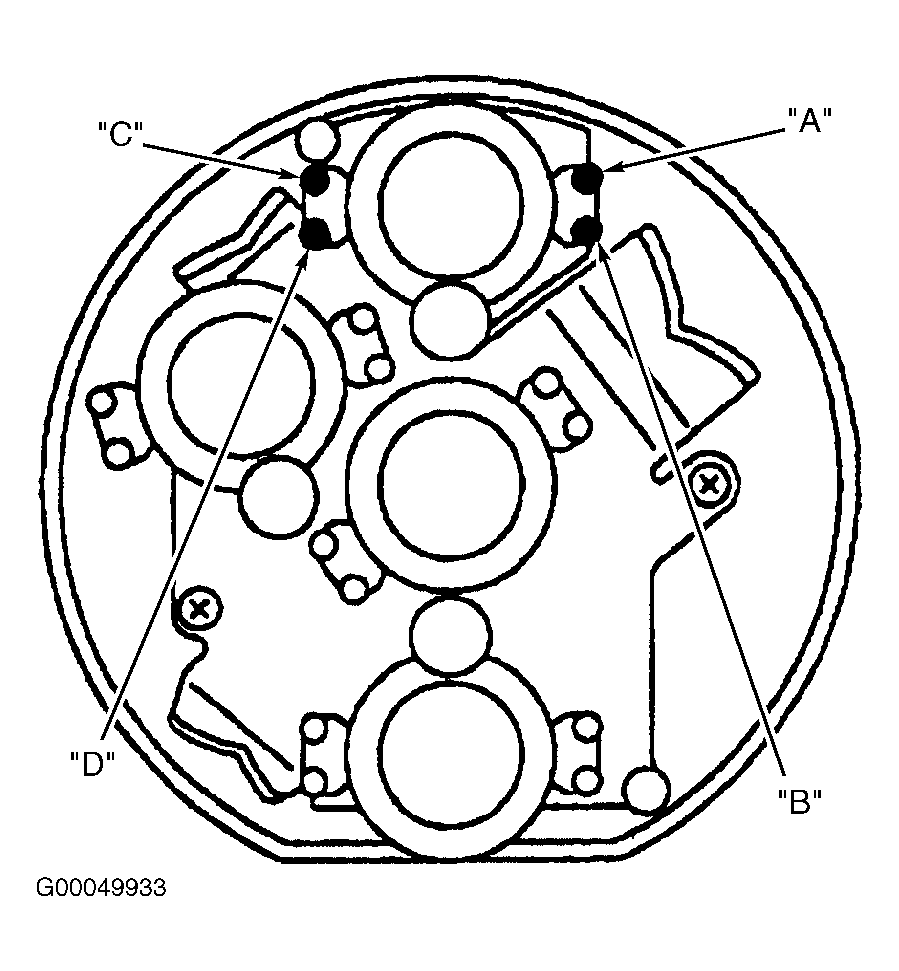

Fig 9: Identifying Tachometer Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 10: Identifying Vehicle Speed Sensor Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 11: Identifying Voltage Gauge Connector Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
