On-Vehicle Inspection
WARNING: This page is about a different car, the 2005 Toyota Sienna. However, it is still accessible from the selected car via links, so may be relevant.
- INSPECT VOLTAGE INVERTER ASSY

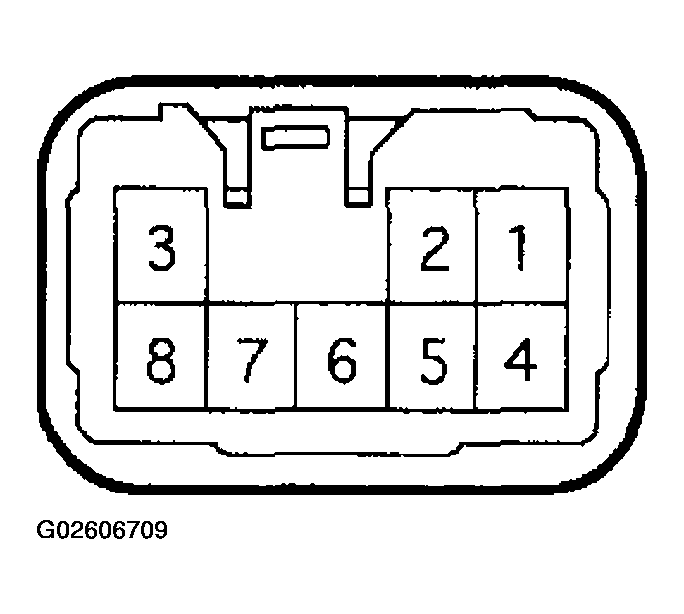

Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002 VOLTAGE CHECK SPECIFIED CONDITION
| Tester connection |
Condition |
Specified condition |
| 1 - 4 |
IG switch ON |
10 to 16 V |
| 3 - 4 |
IG switch ON, main switch ON |
Pulse generation |
| 4 - Body Ground |
Always |
Continuity |
| 7 - 4 |
IG switch ON, main switch ON |
Pulse generation |
