Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|
| B1 | In body harness, at center of roof. See Figure. |
| B2 | In body harness, in left rear door. See Figure. |
| B3 | In body harness, near right rear wheelwell. See Figure. |
| B4 | In body harness, at left rear wheelwell. See Figure. |
| B5 | In body harness, in rear tailgate. See Figure. |
| B6 | In body harness, right side of tailgate. See Figure. |
| B7 | In body harness, in right rear of luggage compartment. See Figure. |
| B8 | In body harness, at front of roof. See Figure. |
| B9 | In body harness, near right rear of luggage compartment. See Figure. |
| B10 | Right rear cargo area. See Figure. |
| E1 | In engine harness, near right front of engine compartment. See Figure. |
| E2 | In engine harness, at left front of engine compartment. See Figure. |
| E3 | In engine harness, at left side of engine compartment. See Figure. |
| E4 | In engine harness, near right rear of engine. See Figure. |
| E5 | In engine harness, at rear of engine. See Figure. |
| E6 | In engine harness, near left side of intake manifold. See Figure. |
| E7 | In engine harness, on top of engine. See Figure. |

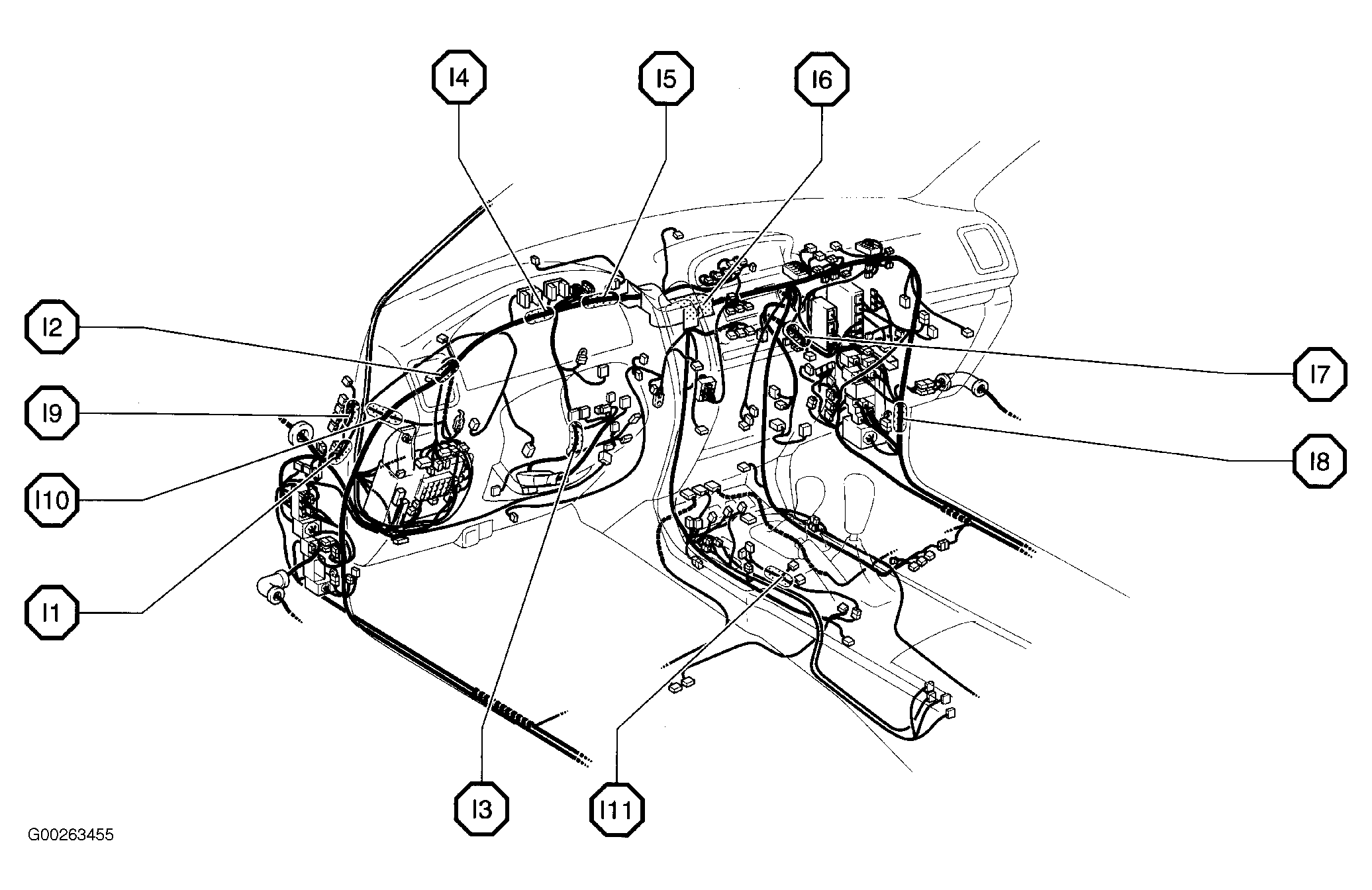

| I1 | In dash harness, behind left end of dash. See Figure. |
| I2 | In dash harness, behind left end of dash. See Figure. |
| I3 | In dash harness, behind left side of dash. See Figure. |
| I4 | In dash harness, behind instrument cluster. See Figure. |
| I5 | In dash harness, behind instrument cluster. See Figure. |
| I6 | In dash harness, behind center of dash. See Figure. |
| I7 | In dash harness, behind right center of dash. See Figure. |
| I8 | In dash harness, behind upper right side of dash. See Figure. |
| I9 | In dash harness, behind left side of dash. See Figure. |
| I10 | In dash harness, behind left side of dash. See Figure. |
| I11 | In console harness, left of gear selector. See Figure. |
