Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|

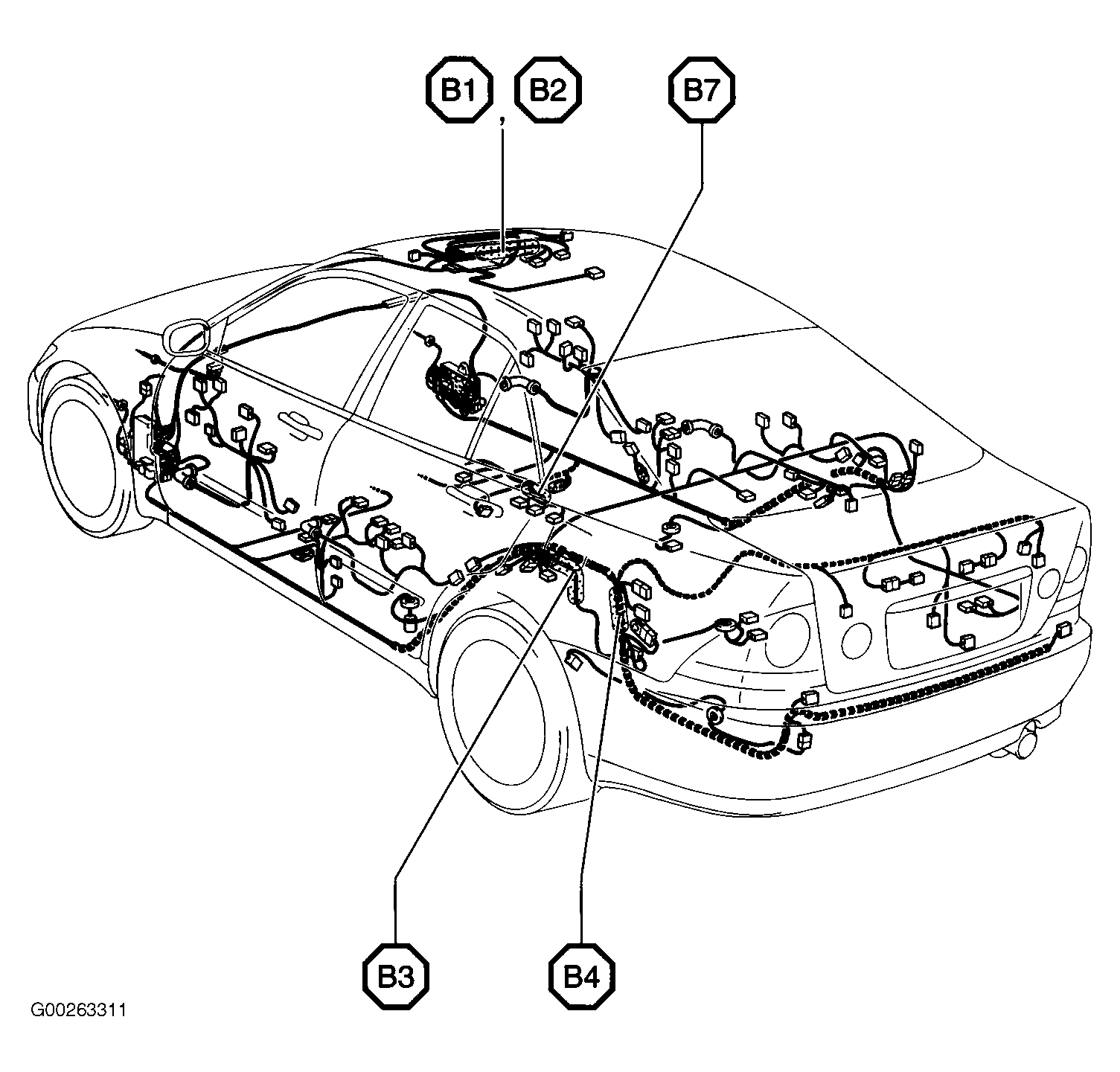

| B1 (Sedan) | In body harness, at center of headliner. See Figure. |

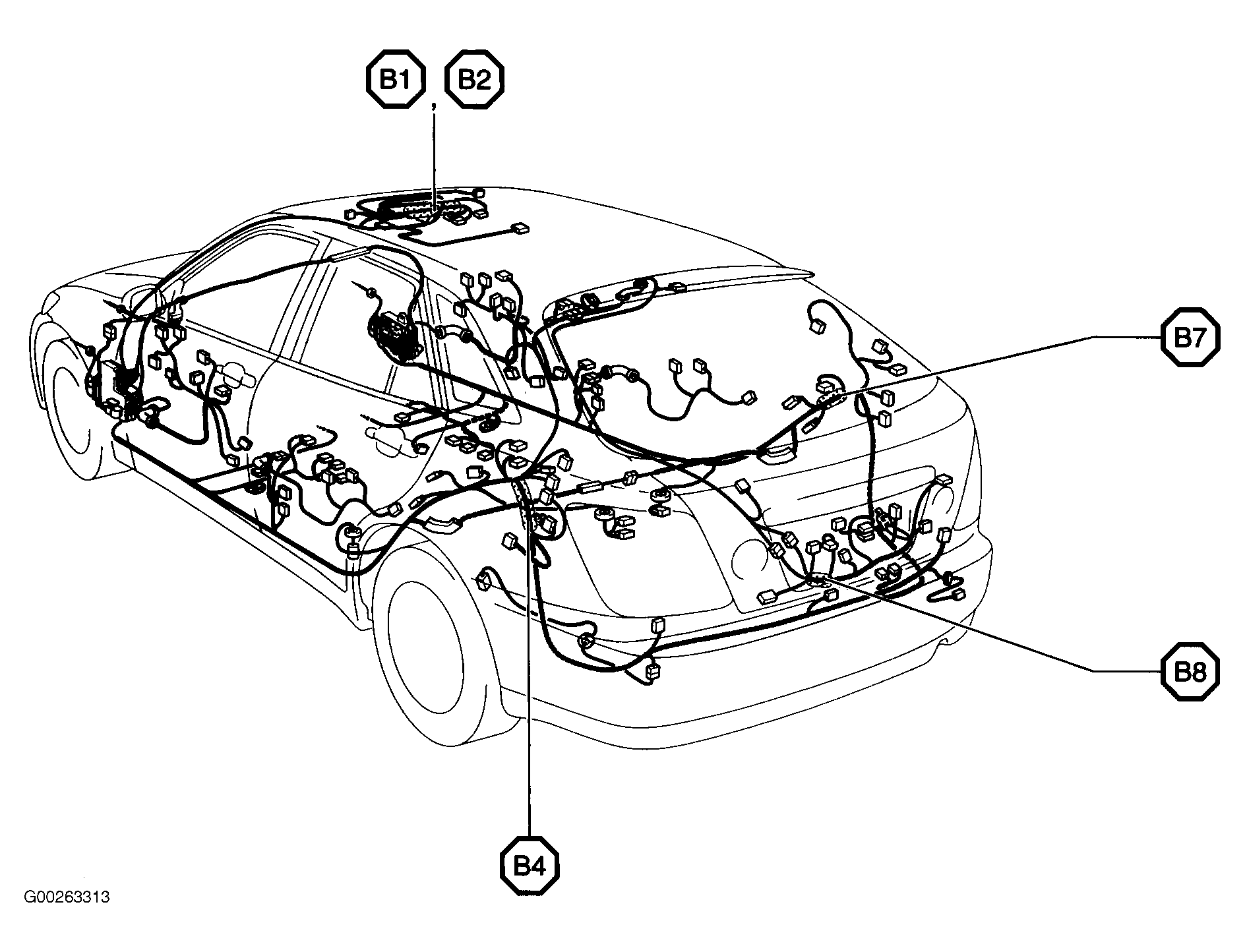

| B1 (Wagon) | In body harness, at center of headliner. See Figure. |
| B2 (Sedan) | In body harness, at center of headliner. See Figure. |
| B2 (Wagon) | In body harness, at center of headliner. See Figure. |
| B3 (Sedan) | In body harness, behind left rear wheelwell. See Figure. |
| B4 (Sedan) | In body harness, behind left rear wheelwell. See Figure. |
| B4 (Wagon) | In body harness, behind left rear wheelwell. See Figure. |

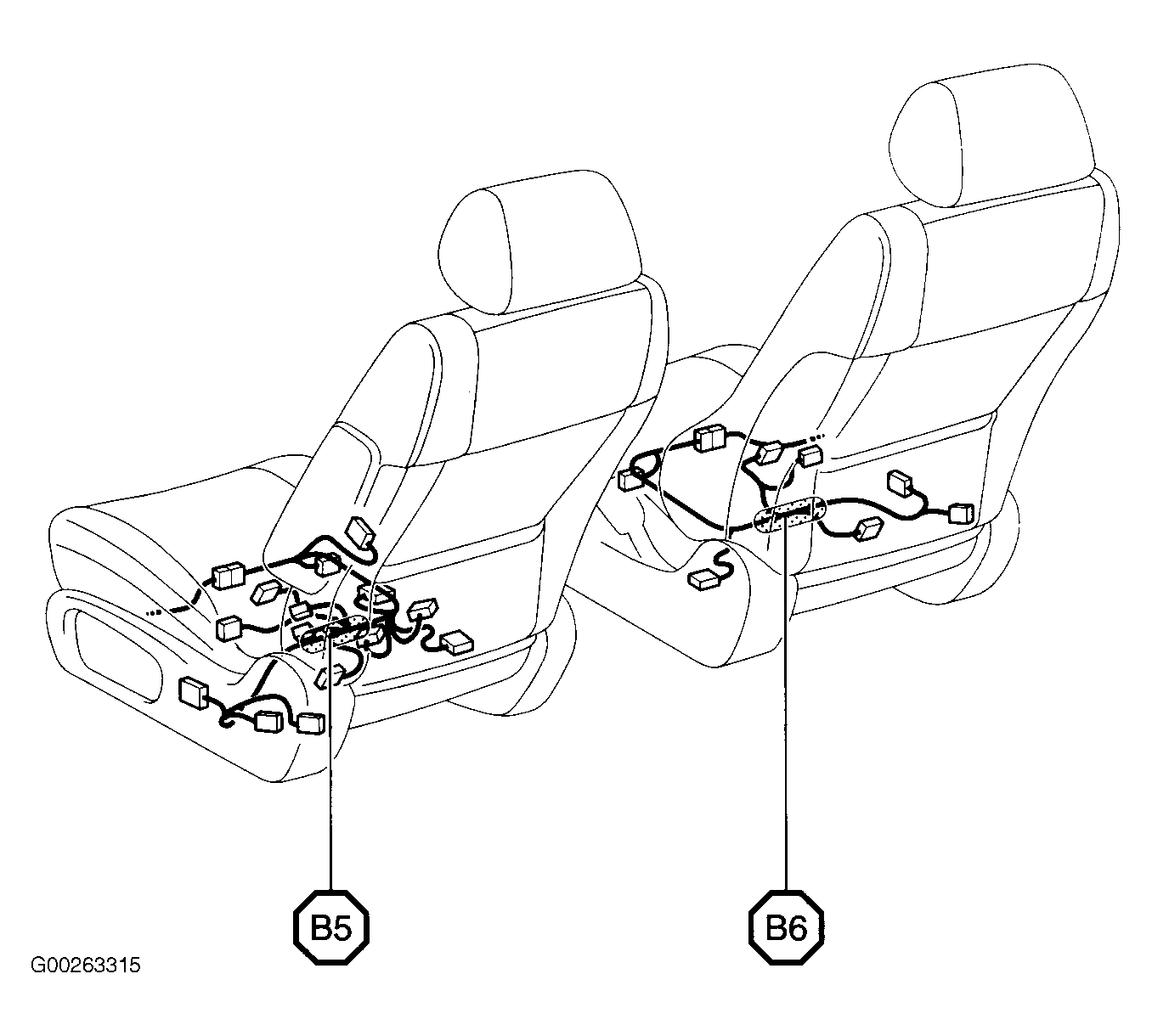

| B5 | In body harness, under left front seat. See Figure. |
| B6 | In body harness, under right front seat. See Figure. |
| B7 (Sedan) | In body harness, near left rear wheelwell. See Figure. |
| B7 (Wagon) | In body harness, near right rear wheelwell. See Figure. |
| B8 | At rear of vehicle. See Figure. |

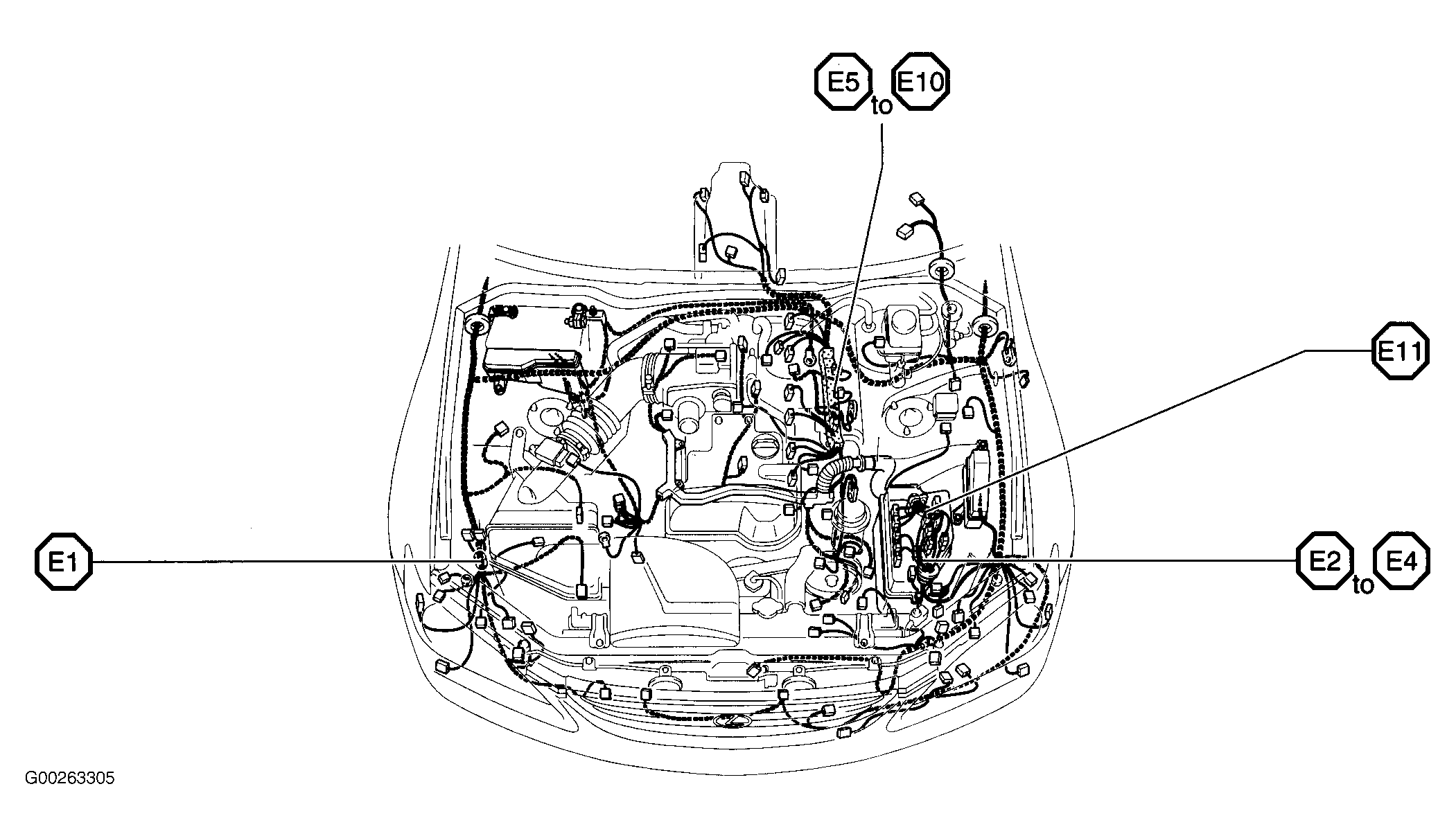

| E1 | In engine harness, at right front of engine compartment. See Figure. |
| E2 | In engine harness, at left front of engine compartment. See Figure. |
| E3 | In engine harness, at left front of engine compartment. See Figure. |
| E4 | In engine harness, at left front of engine compartment. See Figure. |
| E5 | In engine harness, at top left side of engine. See Figure. |
| E6 | In engine harness, at top left side of engine. See Figure. |
| E7 | In engine harness, at top left side of engine. See Figure. |
| E8 | In engine harness, at top left side of engine. See Figure. |
| E9 | In engine harness, at top left side of engine. See Figure. |
| E10 | In engine harness, at top left side of engine. See Figure. |
| E11 | In engine harness, at top left side of ECU box. See Figure. |

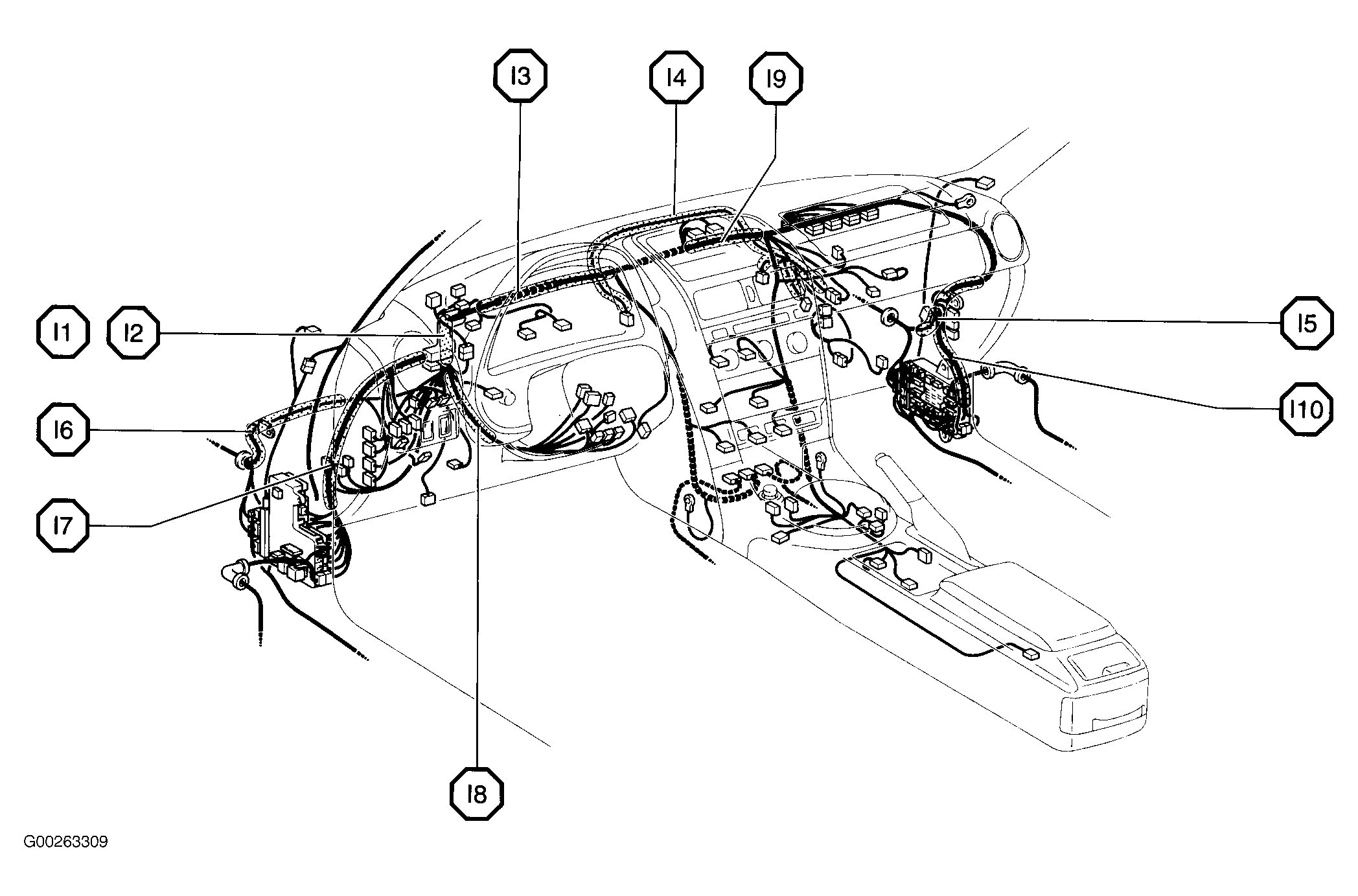

| I1 | In dash harness, behind left side of dash. See Figure. |
| I2 | In dash harness, behind left side of dash. See Figure. |
| I3 | In dash harness, behind left side of dash. See Figure. |
| I4 | In dash harness, at top center of dash. See Figure. |
| I5 | In dash harness, behind right side of dash. See Figure. |
| I6 | In dash harness, behind left side of dash. See Figure. |
| I7 | In dash harness, behind left side of dash. See Figure. |
| I8 | In dash harness, behind lower left corner of instrument panel. See Figure. |
| I9 | In dash harness, behind top center of dash. See Figure. |
| I10 | Behind right side of dash. See Figure. |
