Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Amplifier | Right side of dash. See Figure. |
| A/C Thermistor | Left side of dash. See Figure. |
| Airbag Squib (Front Passenger Airbag Assembly) | Right side of dash. See Figure. |
| Airbag Squib (Steering Wheel Pad) | In steering column. See Figure. |
| Antenna Amplifier | Center of dash. See Figure. |
| Antenna (Mayday System) | Top center of dash. See Figure. |
| Curtain Shield Airbag Squib LH | Left rear of vehicle. See Figure. |
| Curtain Shield Airbag Squib RH | Right rear of vehicle. See Figure. |

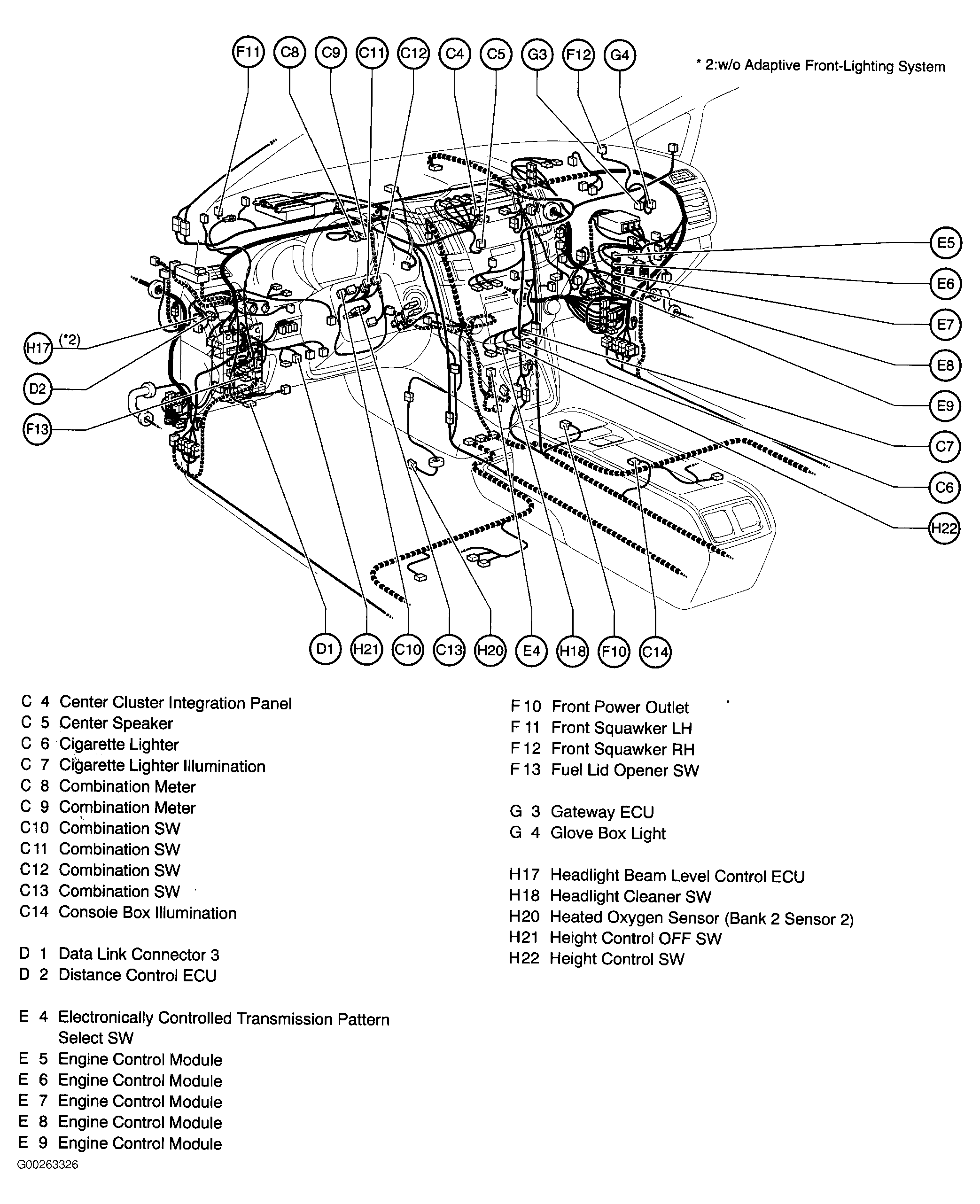

| Data Link Connector No. 3 | Under left side of dash. See Figure. |
| Front Window Deicer | Left rear of engine compartment. See Figure. |
| Generator | Left side of engine. See Figure. |
| Horn LH | Left front of engine compartment. See Figure. |
| Horn RH | Right front of engine compartment. See Figure. |
| Ignition Coil & Ignitor No. 1 | On top of each respective cylinder. See Figure. |
| Ignition Coil & Ignitor No. 2 | Top of left valve cover. See Figure. |
| Ignition Coil & Ignitor No. 3 | Top of right valve cover. See Figure. |
| Ignition Coil & Ignitor No. 4 | Top of left valve cover. See Figure. |
| Ignition Coil & Ignitor No. 5 | Top of right valve cover. See Figure. |
| Ignition Coil & Ignitor No. 6 | Top of left valve cover. See Figure. |
| Junction Connector No. 1 | In engine compartment, on right front fender. See Figure. |
| Junction Connector No. 2 | In right front of engine compartment, behind headlight. See Figure. |
| Junction Connector No. 3 | Right front of engine compartment, behind headlight. See Figure. |
| Junction Connector No. 4 | Left front of engine compartment, behind headlight. See Figure. |
| Junction Connectors No. 5 | Left front of engine compartment, behind headlight. See Figure. |

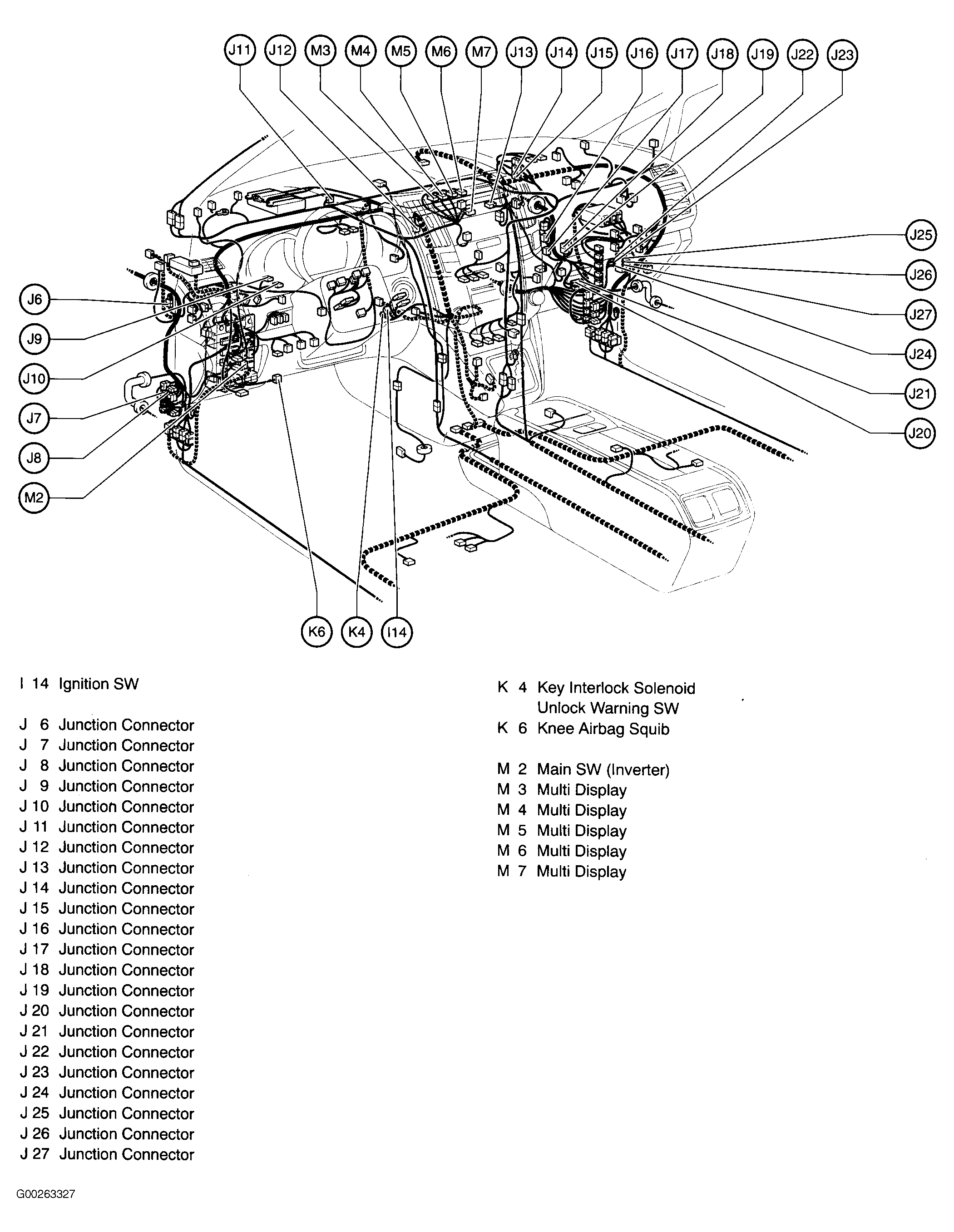

| Junction Connectors No. 6, 7, 8, 9 & 10 | Behind left side of dash. See Figure. |
| Junction Connector No. 11 | Behind left side of dash. See Figure. |

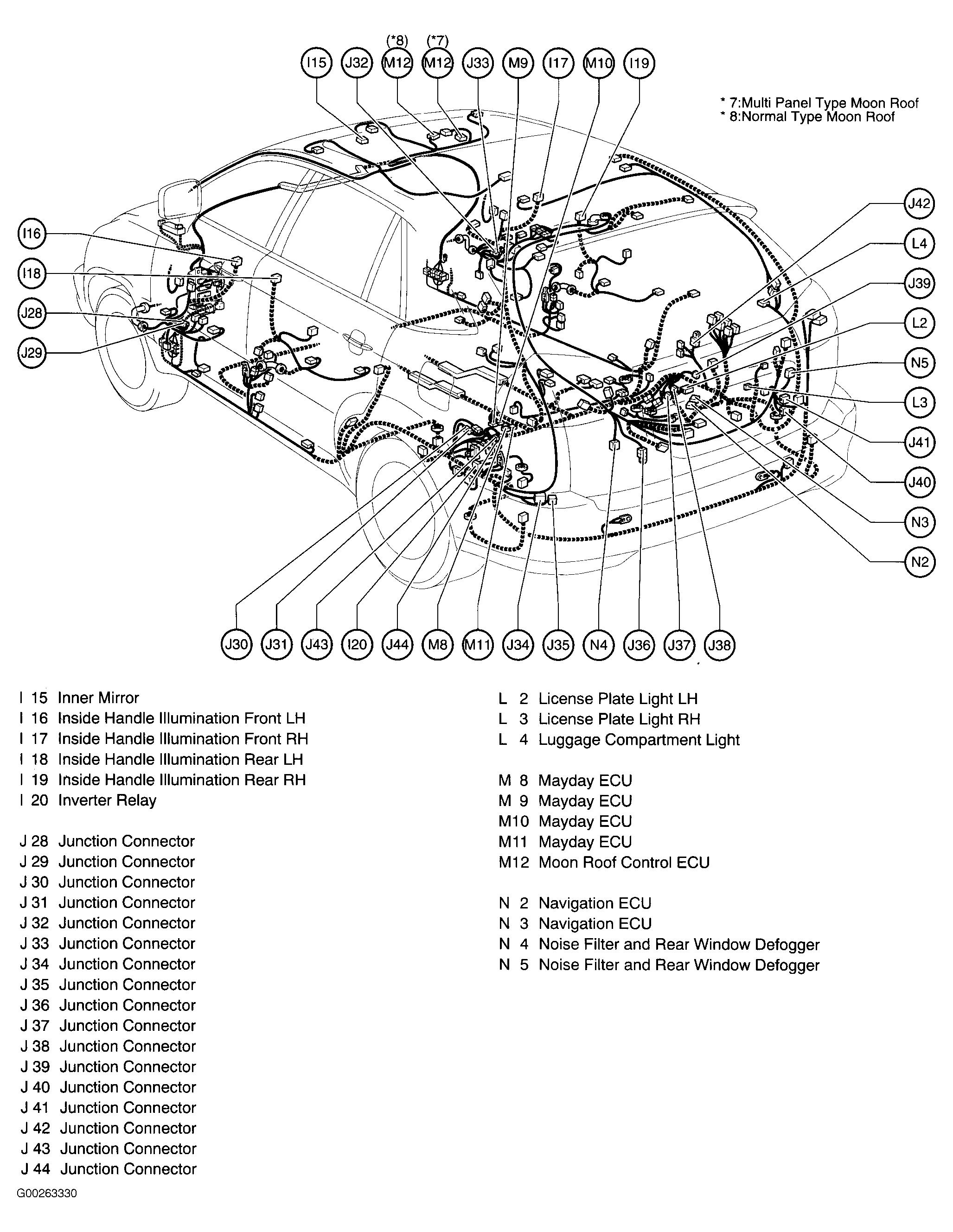

| Junction Connector No. 42 | Rear of cargo area. See Figure. |
| Junction Connectors No. 12, 13, 14 & 15 | Center of dash. See Figure. |
| Junction Connectors No. 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26 & 27 | Right side of dash. See Figure. |
| Junction Connectors No. 28 & 29 | In left front door. See Figure. |
| Junction Connectors No. 30 & 31 | Left rear of vehicle. See Figure. |
| Junction Connectors No. 32 & 33 | In right front door. See Figure. |
| Junction Connectors No. 34 & 35 | Left rear of vehicle, behind rear bumper. See Figure. |
| Junction Connectors No. 36, 37, 38 & 39 | At rear cargo area. See Figure. |
| Junction Connectors No. 40 & 41 | Right rear of cargo area. See Figure. |
| Junction Connectors No. 43 & 44 | Left rear of cargo area. See Figure. |

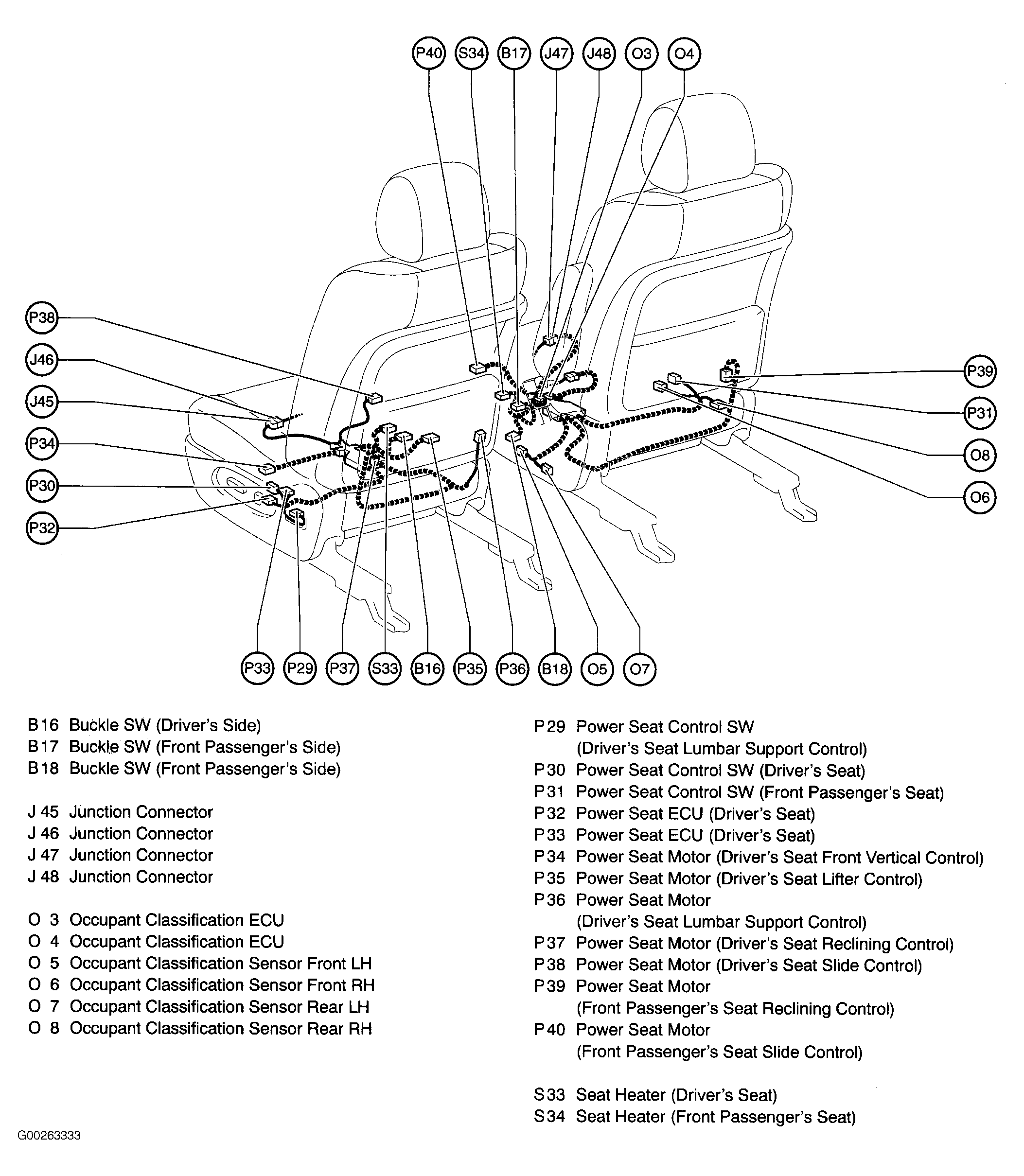

| Junction Connectors No. 45 & 46 | In driver's seat bottom. See Figure. |
| Junction Connectors No. 47 & 48 | In passenger's seat cushion. See Figure. |
| Knee Airbag Squib | Under left side of dash. See Figure. |
| Noise Filter | At top front of engine. See Figure. |
| Pretensioner LH | In base of left "B" pillar. See Figure. |
| Pretensioner RH | In base of left "B" pillar. See Figure. |
| Seat Heater (Driver's Seat) | In driver's seat. See Figure. |
| Seat Heater (Front Passenger's Seat) | In front passenger's seat. See Figure. |
| Short Pin | In instrument panel J/B. See Figure. |
| Side Airbag Squib LH | Under driver's seat. See Figure. |
| Side Airbag Squib RH | Under front passenger's seat. See Figure. |
| Stereo Component Amplifier | Center rear of vehicle. See Figure. |
| Television Camera | Center rear of luggage compartment. See Figure. |
| Theft Deterrent Horn | In left rear corner of engine compartment. See Figure. |
| Transponder Key Amplifier | In steering column. See Figure. |
| Voltage Inverter | Left rear of cargo area. See Figure. |
