Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|

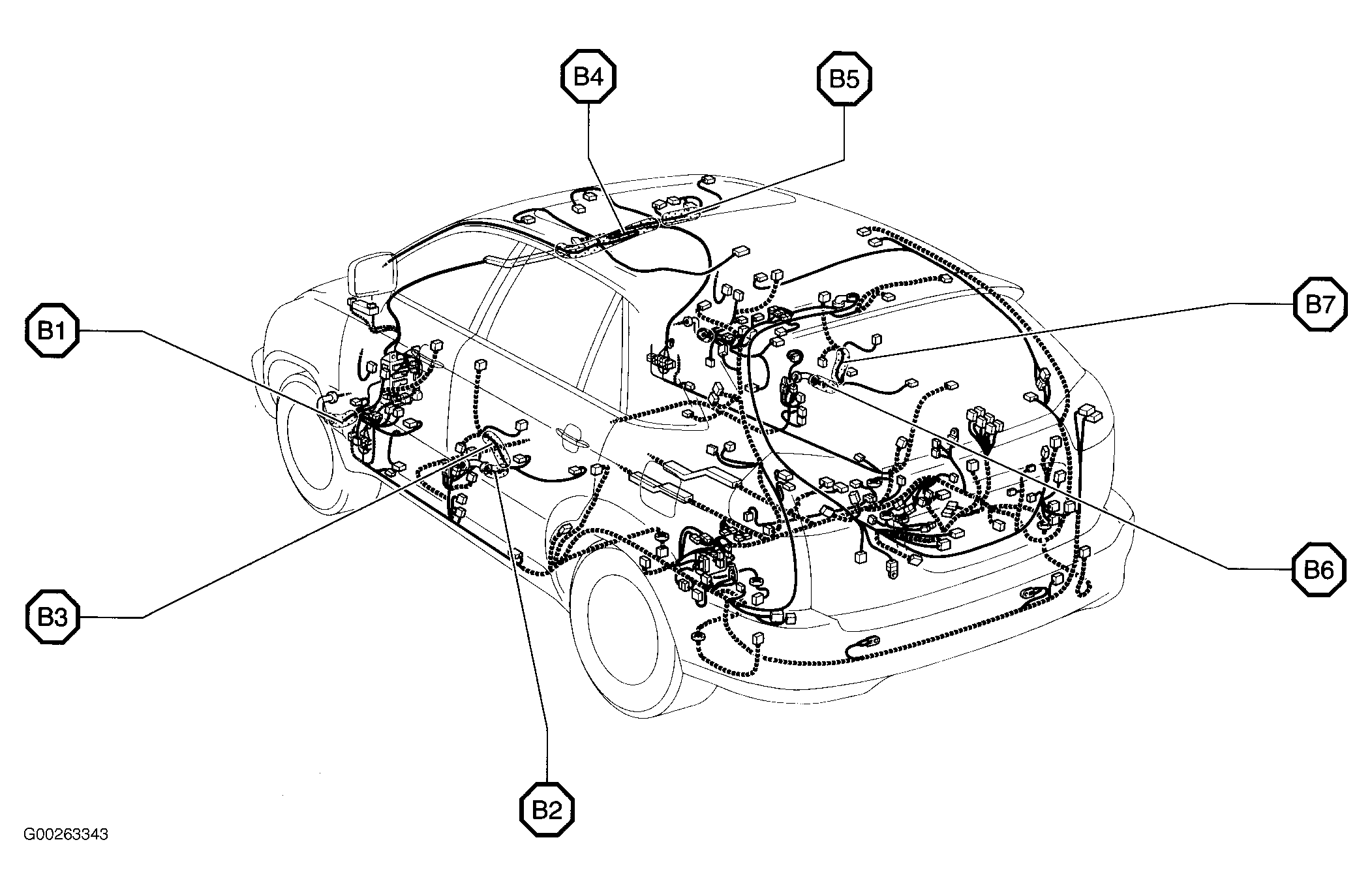

| B1 | At left front kick panel. See Figure. |
| B2 | At left rear passenger's door. See Figure. |
| B3 | At left "B" pillar. See Figure. |
| B4 | In body harness, at headliner. See Figure. |
| B5 | In body harness, at headliner. See Figure. |
| B6 | At right rear passenger's door. See Figure. |
| B7 | In body harness, under right rear seat. See Figure. |
| E1 | In engine harness, at right rear of engine compartment. See Figure. |
| E2 | In engine harness, at right rear of engine compartment. See Figure. |
| E3 | At rear of engine. See Figure. |
| E4 | In engine harness, at top rear of engine. See Figure. |
| E5 | At left rear of engine compartment. See Figure. |
| E6 | At left rear of engine compartment. See Figure. |
| E7 | In engine harness, at left rear of engine compartment. See Figure. |
| I1 | In dash harness, behind right side of dash. See Figure. |
| I2 | In dash harness, at center of dash. See Figure. |
