- INSPECT MULTI-DISPLAY CONTROLLER SUB-ASSY (+B1, ACC, GND)
- Remove the multi-display controller sub-assy.

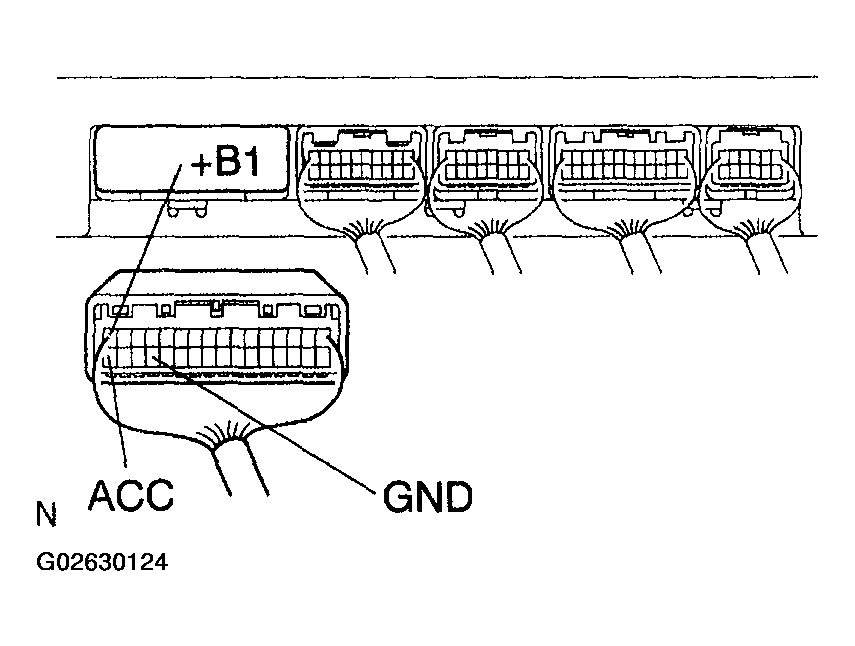

- Check continuity between terminals at each condition, as shown in MULTI-DISPLAY CONTROLLER SUB-ASSY (+B1, ACC, GND) CONTINUITY
.
Standard:
MULTI-DISPLAY CONTROLLER SUB-ASSY (+B1, ACC, GND) CONTINUITYTester connection Condition Specified condition GND-Body ground Always Continuity - Check the voltage between terminals at each condition, as shown in MULTI-DISPLAY CONTROLLER SUB-ASSY (+B1, ACC, GND) VOLTAGE
.
Standard:
MULTI-DISPLAY CONTROLLER SUB-ASSY (+B1, ACC, GND) VOLTAGETester connection Condition Specified condition +B1 - GND Always 10 to 14 V ACC - GND Ignition SW ACC 10 to 14 V Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- NG: REPAIR OR REPLACE HARNESS OR CONNECTOR (See ELECTRONIC CIRCUIT INSPECTION PROCEDURE )
- OK: GO TO NEXT STEP
- CHECK FOR PROBLEM SYMPTOMS TABLE
- Check problem symptoms table (See PROBLEM SYMPTOMS TABLE ).
PROBLEM SYMPTOMS CHECKA Suspected areas are cleared B Suspected areas still exist - B: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE (See PROBLEM SYMPTOMS TABLE )
- A: REPLACE MULTI-DISPLAY CONTROLLER SUB-ASSY
