Multi-Display Controller: Removal
- DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
- REMOVE REAR DOOR SCUFF PLATE RH (See REMOVAL
)
- REMOVE DECK BOARD SUB-ASSEMBLY (See REMOVAL
)
- REMOVE TONNEAU COVER ASSEMBLY
- REMOVE JACK CARRIER SUPPORT
- REMOVE JACK ASSEMBLY
- REMOVE JACK CARRIER ASSEMBLY
- REMOVE DECK FLOOR BOX FRONT (See REMOVAL
)
- REMOVE DECK FLOOR BOX REAR (See REMOVAL
)
- REMOVE DECK NO. 2 BOARD SUB-ASSEMBLY (See REMOVAL
)
- REMOVE DECK NO. 3 BOARD SUB-ASSEMBLY (See REMOVAL
)
- REMOVE BACK DOOR WEATHERSTRIP
- REMOVE DECK SIDE TRIM BOX LH (See REMOVAL
)
- REMOVE DECK SIDE TRIM BOX RH
- REMOVE REAR FLOOR FINISH PLATE (See REMOVAL
)
- REMOVE REAR FLOOR FINISH SIDE PLATE RH
- REMOVE DECK SIDE TRIM COVER RH (See REMOVAL
)
- SEPARATE REAR NO. 1 SEAT BELT ASSEMBLY OUTER RH (See REMOVAL
)
- REMOVE REAR SEAT SIDE COVER RH (See REMOVAL
)
- REMOVE ROPE HOOK (See REMOVAL
)
- REMOVE DECK TRIM SIDE PANEL ASSEMBLY RH (See REMOVAL
)
- REMOVE NO. 2 ROOM LIGHT ASSEMBLY (See REMOVAL
)
- REMOVE NO. 1 TONNEAU COVER HOLDER CAP
- REMOVE ROOF SIDE GARNISH ASSEMBLY INNER RH (See REMOVAL
)
- REMOVE TELEVISION CAMERA ECU (w/ Rear View Monitor)
- REMOVE MULTI-DISPLAY CONTROLLER
- Disconnect the 6 connectors.

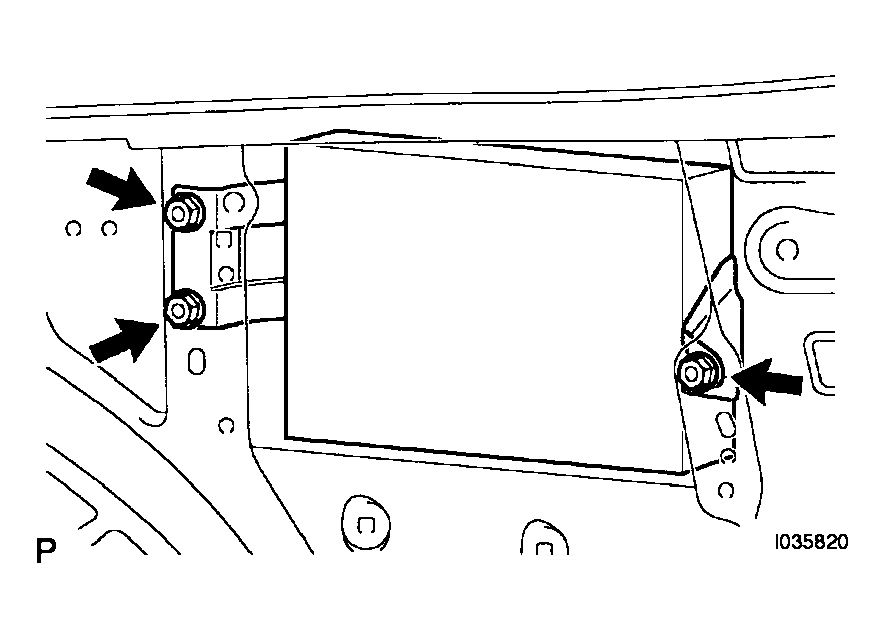

- Remove the 3 nuts and the multi-display controller.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

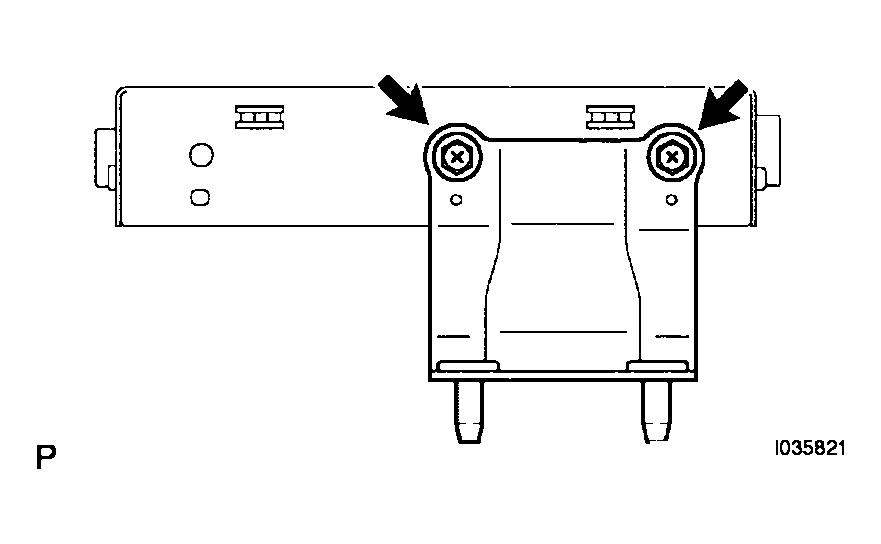

- Remove the 2 screws and the television display bracket A.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

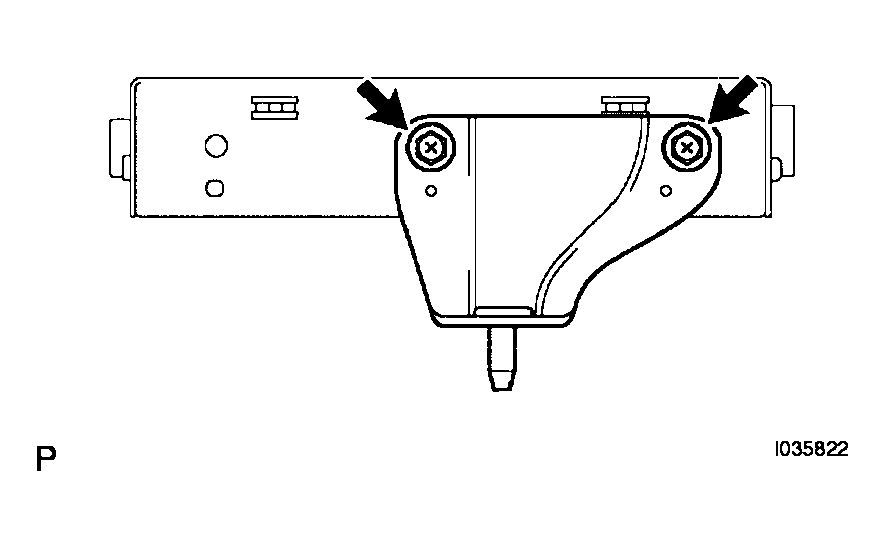

- Remove the 2 screws and the television display bracket B.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
