Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

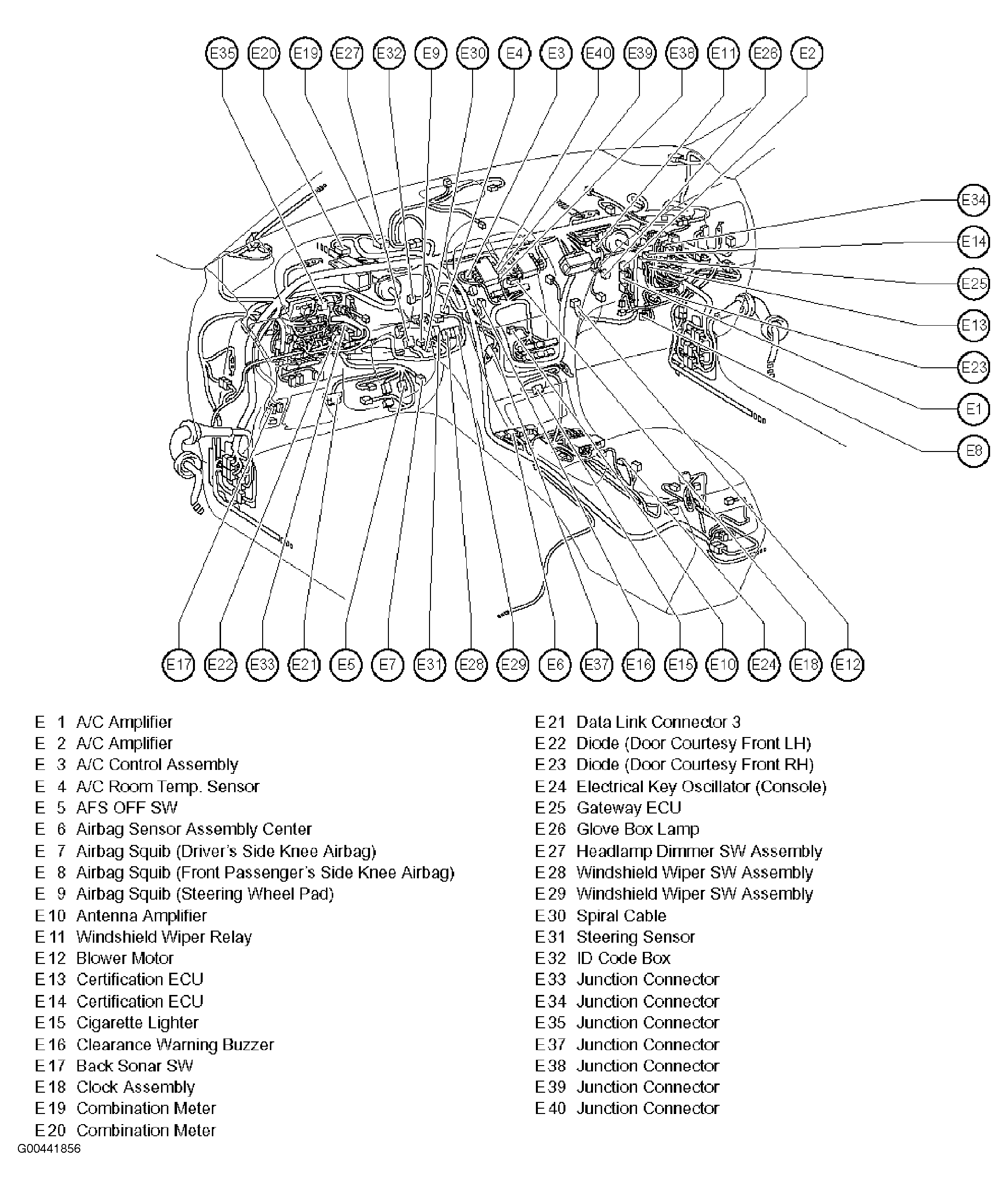

| A/C Amplifier | Right side of dash. See Figure. |
| A/C Compressor | Lower left front of engine. See Figure. |
| A/C Control Assembly | Center of dash. See Figure. |
| Air Bag Sensor Assembly Center | Center of dash. See Figure. |
| Airbag Squib (Driver's Side Knee Airbag) | Left side of dash. See Figure. |
| Airbag Squib (Front Passenger's Airbag Assembly) | Right side of dash. See Figure. |
| Airbag Squib (Front Passenger's Side Knee Airbag) | Right side of dash. See Figure. |
| Airbag Squib (Steering Wheel Pad) | Left side of dash. See Figure. |
| Antenna Amplifier | Center of dash. See Figure. |
| Curtain Shield Airbag Squib (LH) | Near left "B" pillar. See Figure. |
| Curtain Shield Airbag Squib (RH) | Near right "B" pillar. See Figure. |
| Data Link Connector 3 | Under left side of dash. See Figure. |
| Diode (Door Courtesy Rear LH) | Near left rear door courtesy switch. See Figure. |
| Diode (Door Courtesy Rear RH) | Near right rear door courtesy switch. See Figure. |
| Diode (Luggage Compartment) | Rear of luggage compartment. See Figure. |
| Door Lock Assembly (Front LH) | In left front door. See Figure. |
| Door Lock Assembly (Front RH) | At right front door assembly. See Figure. |
| Door Lock Assembly (Luggage) | At trunk lock assembly. See Figure. |
| Door Lock Assembly (Rear LH) | In left rear door. See Figure. |
| Door Lock Assembly (Rear RH) | In right rear door. See Figure. |
| Electrical Key Antenna | Right side of luggage compartment. See Figure. |
| Electrical Key Oscillator (Front Door LH) | In left front door. See Figure. |
| Electrical Key Oscillator (Front Door RH) | In right front door. See Figure. |
| Electrical Key Oscillator (Inside Luggage Room) | Left rear of luggage compartment. See Figure. |
| Electrical Key Oscillator (Outside Luggage Room) | Behind center of rear bumper. See Figure. |
| Electrical Key Oscillator (Rear Door LH) | In left rear door. See Figure. |
| Electrical Key Oscillator (Rear Door RH) | In right rear door. See Figure. |
| Electrical Key Oscillator (Rear Seat) | Near rear seat. See Figure. |
| Front Seat Inner Belt (LH) | Base of left front seat. See Figure. |
| Generator | Left front of engine. See Figure. |
| Horn (High) | At front grille. See Figure. |
| Horn (Low) | At front grille. See Figure. |
| Ignition Coil (No. 1) | Top of right cylinder head. See Figure. |
| Ignition Coil (No. 2) | Top of left cylinder head. See Figure. |
| Ignition Coil (No. 3) | Top of right cylinder head. See Figure. |
| Ignition Coil (No. 4) | Top of left cylinder head. See Figure. |
| Ignition Coil (No. 5) | Top of right cylinder head. See Figure. |
| Ignition Coil (No. 6) | Top of left cylinder head. See Figure. |
| Junction Connector A25 | Left side of dash. See Figure. |
| Junction Connector A26 | Right side of dash. See Figure. |
| Junction Connector A27 | Left side of dash. See Figure. |
| Junction Connector A28 | Left side of dash. See Figure. |
| Junction Connector A29 | Behind left front headlight assembly. See Figure. |
| Junction Connector A30 | Behind right front headlight assembly. See Figure. |
| Junction Connector B32 | Rear of engine compartment. See Figure. |
| Junction Connector (CAN No.1) | Center of dash. See Figure. |
| Junction Connector (CAN No.2) | Center of dash. See Figure. |
| Junction Connector (CAN No.3) | Under center console. See Figure. |
| Junction Connector (CAN No.4) | Right rear "D" pillar. See Figure. |

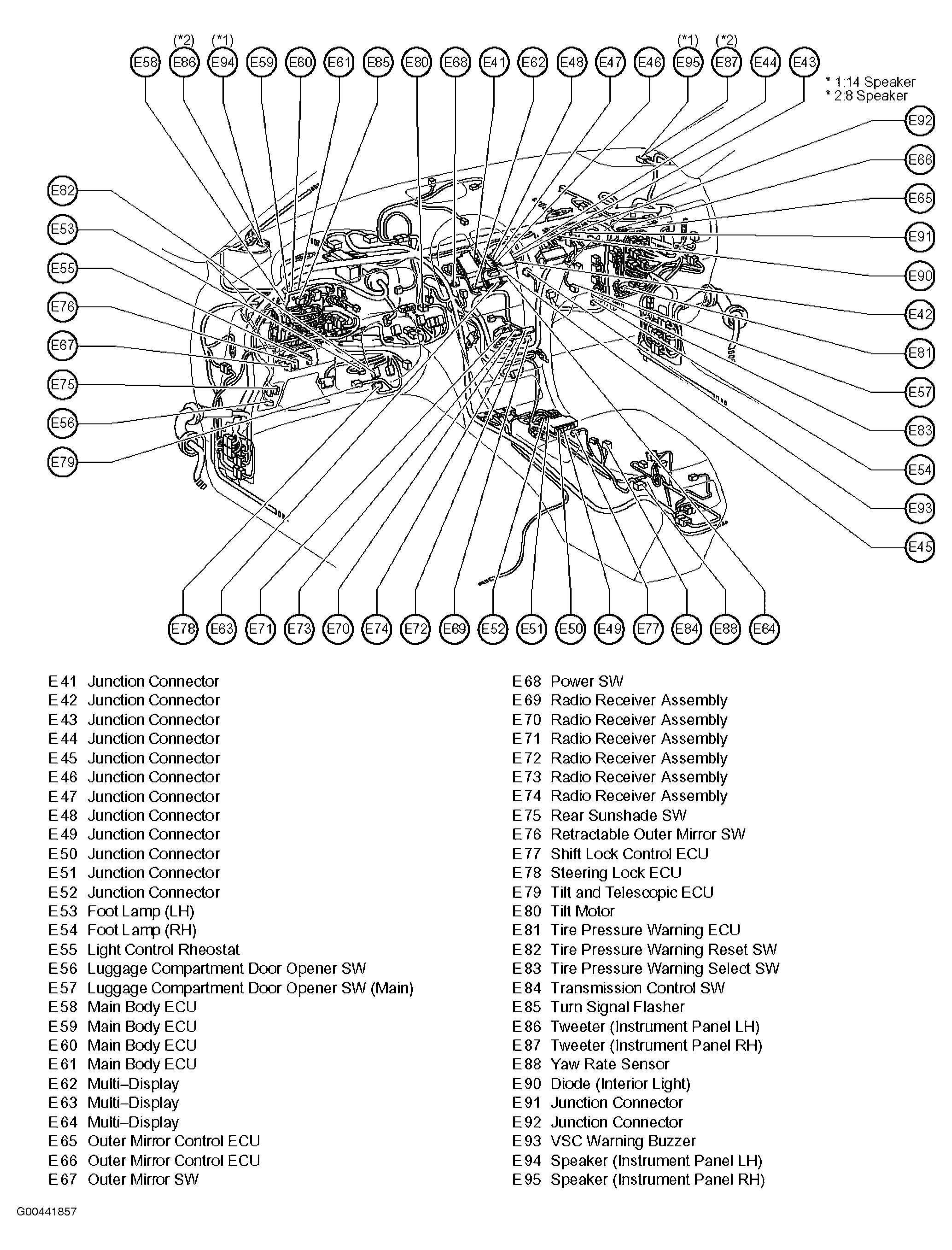

| Junction Connector E33 | Left side of dash. See Figure. |
| Junction Connector E34 | Right side of dash. See Figure. |
| Junction Connector E35 | Left side of dash. See Figure. |
| Junction Connector E37 | Center of dash. See Figure. |
| Junction Connector E38 | Center of dash. See Figure. |
| Junction Connector E39 | Center of dash. See Figure. |
| Junction Connector E40 | Center of dash. See Figure. |
| Junction Connector E41 | Center of dash. See Figure. |
| Junction Connector E42 | Center of dash. See Figure. |
| Junction Connector E43 | Center of dash. See Figure. |
| Junction Connector E44 | Center of dash. See Figure. |
| Junction Connector E45 | Center of dash. See Figure. |
| Junction Connector E46 | Center of dash. See Figure. |
| Junction Connector E47 | Center of dash. See Figure. |
| Junction Connector E48 | Center of dash. See Figure. |
| Junction Connector E49 | Under center console. See Figure. |
| Junction Connector E50 | Under center console. See Figure. |
| Junction Connector E51 | Under center console. See Figure. |
| Junction Connector E52 | Under center console. See Figure. |
| Junction Connector E91 | Right side of dash. See Figure. |
| Junction Connector E92 | Right side of dash. See Figure. |
| Junction Connector L14 | Near left "C" pillar. See Figure. |
| Junction Connector L15 | Near left "C" pillar. See Figure. |
| Junction Connector L16 | Near left "C" pillar. See Figure. |
| Junction Connector L17 | Under center console. See Figure. |
| Junction Connector M11 | Near right "C" pillar. See Figure. |
| Junction Connector M12 | Near base of right "C" pillar. See Figure. |
| Junction Connector M13 | Under center console. See Figure. |
| Junction Connector M14 | Under center console. See Figure. |
| Junction Connector M15 | Near right "C" pillar. See Figure. |
| Junction Connector M16 | Near right "C" pillar. See Figure. |
| Junction Connector M17 | Near right "C" pillar. See Figure. |
| Junction Connector R5 | Left side of luggage compartment. See Figure. |
| Junction Connector R6 | Left side of luggage compartment. See Figure. |
| Junction Connector T3 | In right front seat. See Figure. |
| Junction Connector U2 | Base of left front seat. See Figure. |
| Noise Filter | Left front of engine compartment. See Figure. |
| Noise Filter (Dome Lamp) | Near left "C" pillar. See Figure. |
| Noise Filter (Ignition LH) | Top of engine. See Figure. |
| Noise Filter (Ignition RH) | Top right of engine. See Figure. |
| Noise Filter (Rear Window Defogger) | Near left "C" pillar. See Figure. |
| Noise Filter (Stop Lamp) | Base of left "C" pillar. See Figure. |
| Option Connector (Satellite Digital Audio Radio Service) | Right "C" pillar. See Figure. |
| Pretensioner (Front LH) | Left "B" pillar. See Figure. |
| Pretensioner (Front RH) | Near right front seat assembly. See Figure. |
| Pretensioner (Rear LH) | Base of "C" pillar. See Figure. |
| Pretensioner (Rear RH) | Base of right "C" pillar. See Figure. |
| Seat Heater (LH) | Base of left front seat. See Figure. |
| Seat Heater (RH) | Base of right front seat. See Figure. |
| Security Horn | Right rear of engine compartment. See Figure. |
| Short Pin | In instrument panel J/B. See Figure. |
| Side Airbag Squib (Front LH) | In left front seat. See Figure. |
| Side Airbag Squib (Front RH) | In right front seat. See Figure. |
| Spiral Cable | Left side of dash. See Figure. |
| Stereo Component Amplifier | Right side of trunk. See Figure. |
| Television Camera | Rear center of vehicle. See Figure. |
| Tire Pressure Warning Antenna & Receiver | Center rear of roof. See Figure. |
| Turn Signal Flasher | Left side of dash. See Figure. |
| Wireless Door Lock Module | Left front of engine compartment. See Figure. |
