Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

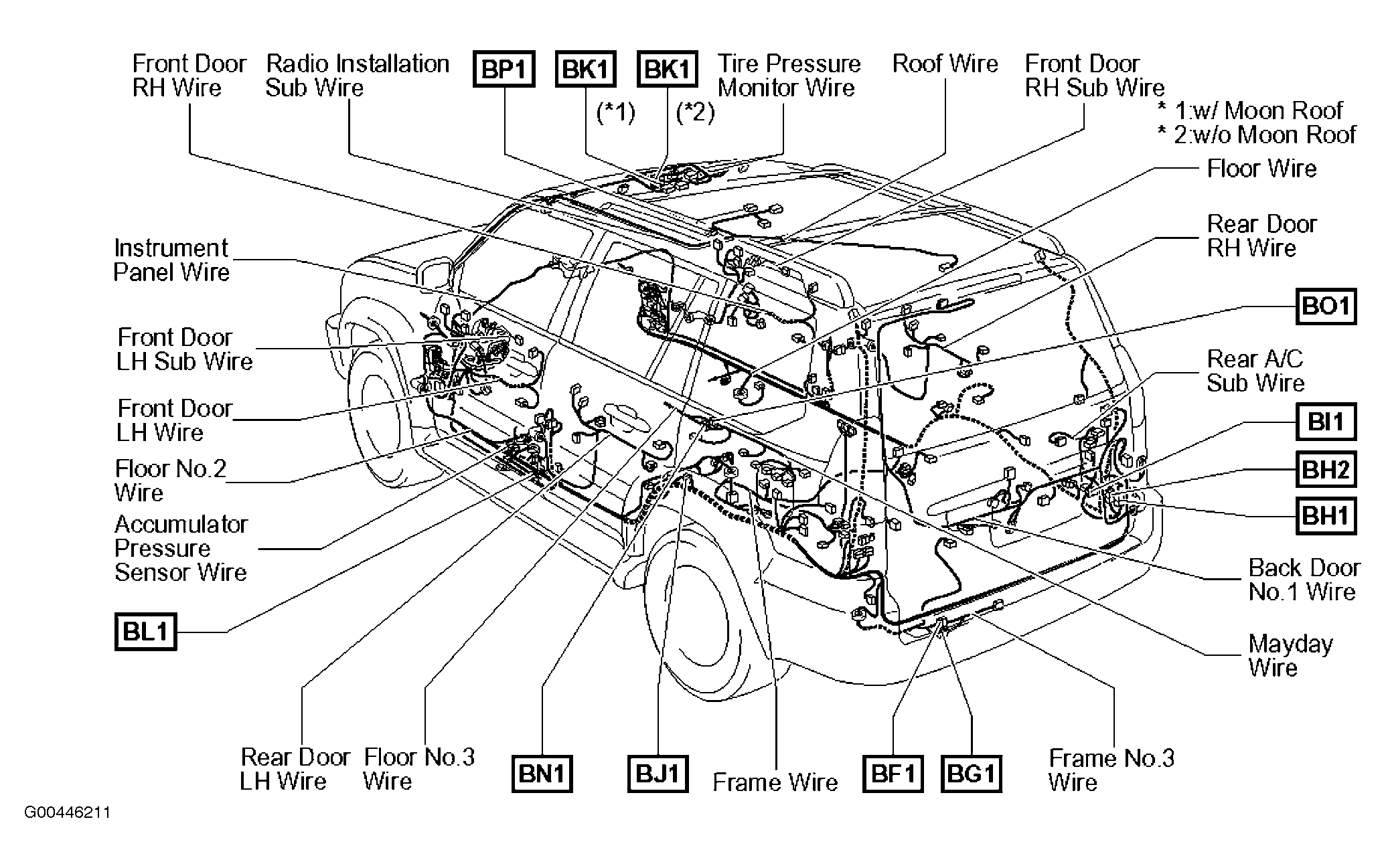

| BA1 (Gray, 6 Pin) | At left kick panel. See Figure. |
| BB1 (Gray, 2 Pin) | Near base of right "B" pillar. See Figure. |
| BC1 (White, 15 Pin) | At left "B" pillar. See Figure. |
| BD1 (White, 15 Pin) | Near top of left "D" pillar. See Figure. |
| BE1 (White, 11 Pin) | At left rear wheelwell. See Figure. |
| BE2 (White, 22 Pin) | At left rear wheelwell. See Figure. |
| BF1 (Gray, 4 Pin) | Near left side of rear bumper. See Figure. |
| BG1 (Black, 3 Pin) | Near left side of rear bumper. See Figure. |
| BH1 (White, 17 Pin) | In right rear luggage compartment. See Figure. |
| BH2 (Blue, 11 Pin) | In right rear luggage compartment. See Figure. |
| BI1 (White, 12 Pin) | In right rear luggage compartment. See Figure. |
| BJ1 (White, 10 Pin) | Base of left "C" pillar. See Figure. |
| BK1 (Gray, 4 Pin) | Front center of roof. See Figure. |
| BL1 (Gray, 8 Pin) | Under left front floor pan. See Figure. |
| BM1 (Gray, 6 Pin) | Under front passenger's seat. See Figure. |
| BN1 (Blue, 18 Pin) | Under center console. See Figure. |
| BO1 (White, 16 Pin) | Near center of vehicle. See Figure. |
| BP1 (White, 33 Pin) | Near top of left "C" pillar. See Figure. |
| EA1 (Gray, 4 Pin) | At right front of engine compartment. See Figure. |
| EB2 (Gray, 8 Pin) | Left front of engine compartment. See Figure. |
| EC1 (Black, 4 Pin) | At left front of engine compartment. See Figure. |
| ED2 (Gray, 8 Pin) | At rear of engine. See Figure. |
| ED3 (Gray, 4 Pin) | At rear of engine. See Figure. |
| IA1 (White, 2 Pin) | Behind left kick panel. See Figure. |
| IA2 (White, 11 Pin) | Behind left kick panel. See Figure. |
| IB1 (Yellow, 2 Pin) | Behind left kick panel. See Figure. |
| IB2 (Blue, 18 Pin) | Behind left kick panel. See Figure. |
| IB3 (Gray, 22 Pin) | Behind left kick panel. See Figure. |
| IB4 (Gray/White, 43 Pin) | Behind left kick panel. See Figure. |
| IC1 (Gray, 18 Pin) | Behind left kick panel. See Figure. |
| IC2 (White, 13 Pin) | Behind left kick panel. See Figure. |
| ID1 (Blue, 13 Pin) | Behind left kick panel. See Figure. |
| ID2 (Gray/.White, 43 Pin) | Behind left kick panel. See Figure. |
| ID3 (White, 14 Pin) | Behind left kick panel. See Figure. |

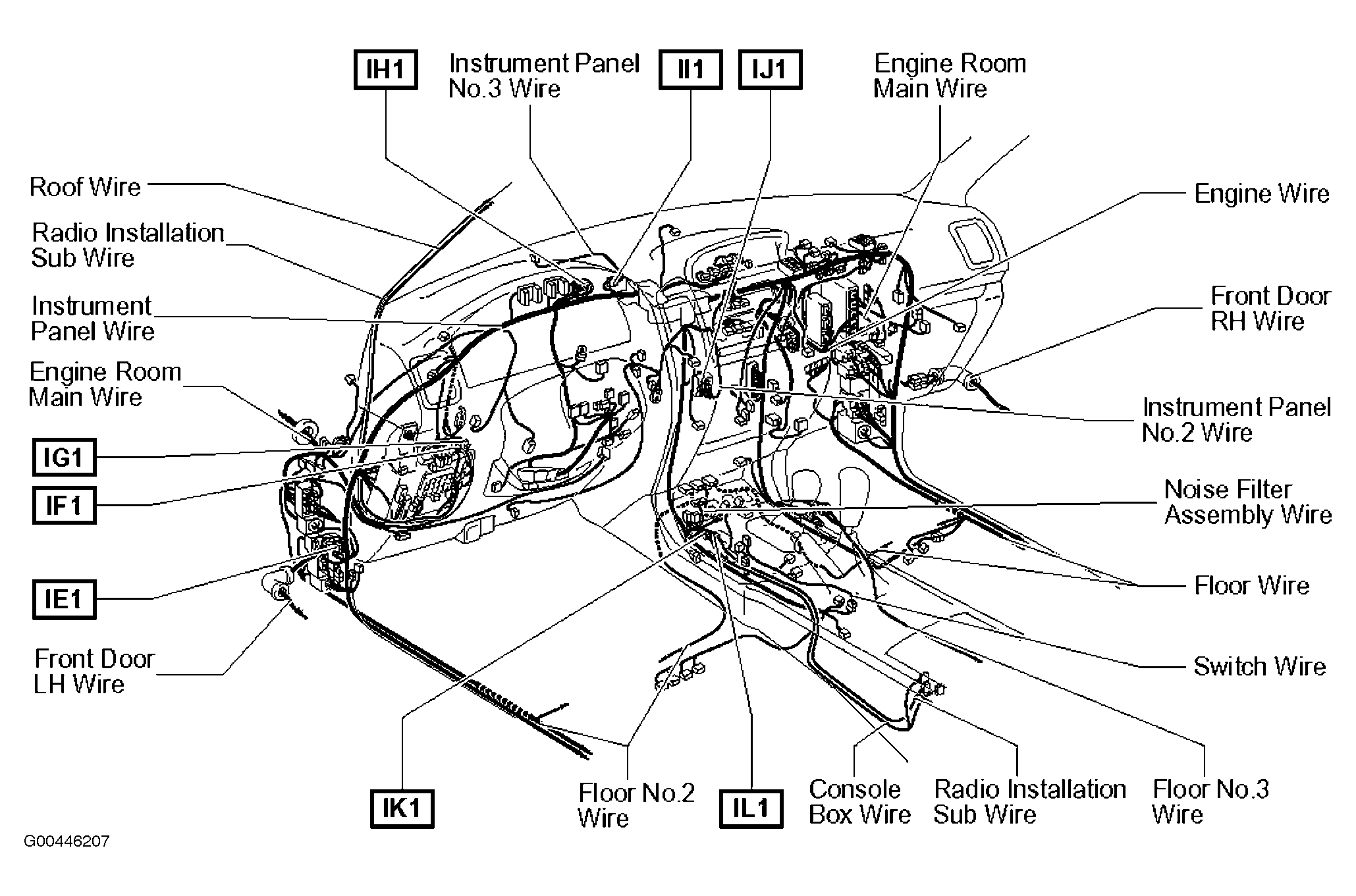

| IE1 (White, 2 Pin) | Behind left end of dash. See Figure. |
| IF1 (White, 22 Pin) | Behind left end of dash. See Figure. |
| IG1 (White, 32 Pin) | Behind left end of dash. See Figure. |
| IH1 (White, 22 Pin) | Behind left center of dash. See Figure. |
| II1 (White, 10 Pin) | Behind left center of dash. See Figure. |
| IJ1 (Black, 76 Pin) | Behind right center of dash. See Figure. |
| IK1 (White, 20 Pin) | Below front of center console. See Figure. |
| IL1 (White, 16 Pin) | Under center console. See Figure. |
| IM1 (White, 22 Pin) | Under center console. See Figure. |

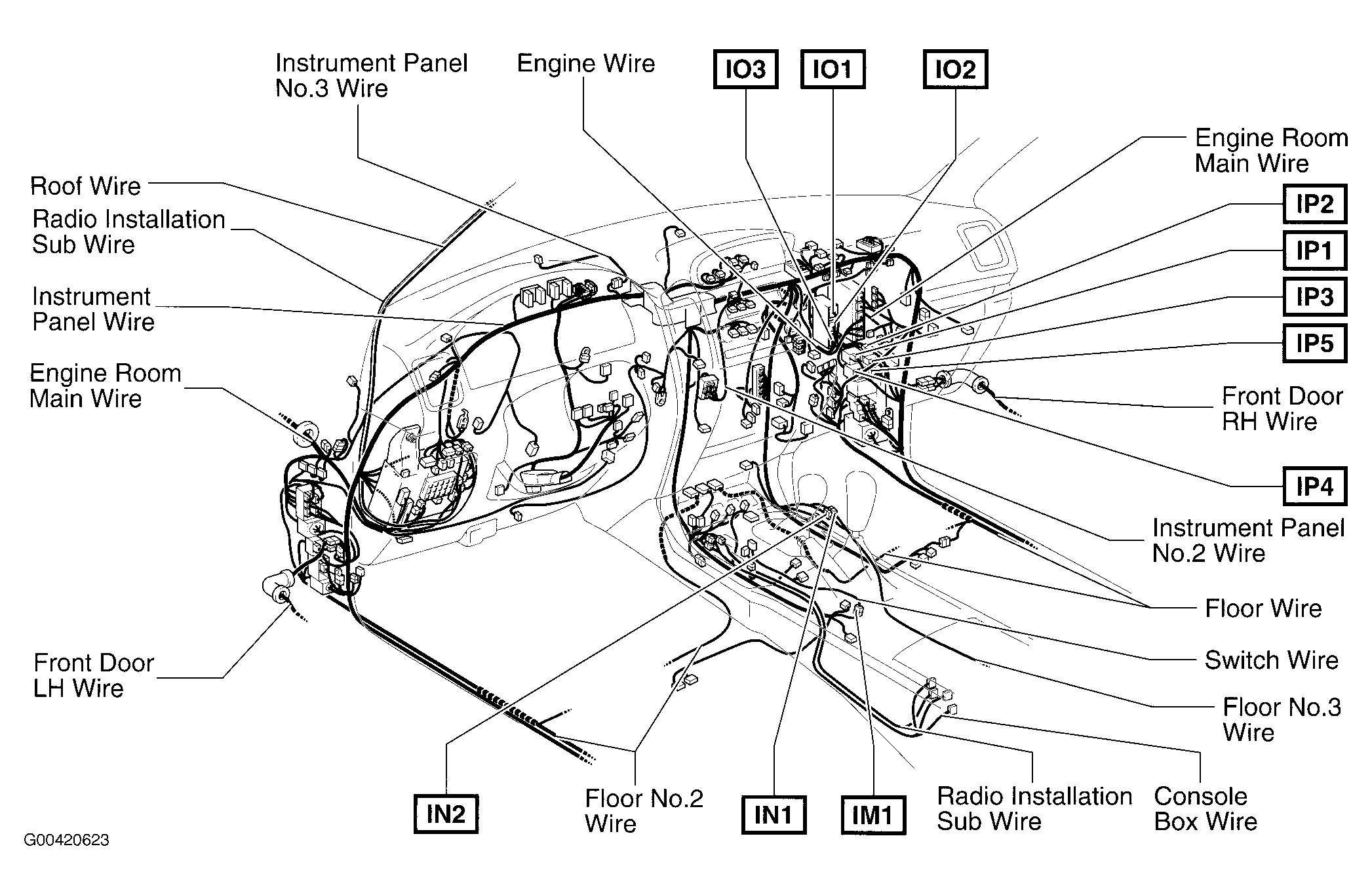

| IN1 (Gray, 8 Pin) | Under center console. See Figure. |
| IN2 (White, 20 Pin) | Under right side of center console. See Figure. |
| IO1 (White, 13 Pin) | Behind right kick panel. See Figure. |
| IO2 (White, 22 Pin) | Behind right kick panel. See Figure. |
| IO3 (White, 18 Pin) | Behind right kick panel. See Figure. |
| IP1 (Yellow, 2 Pin) | Behind right kick panel. See Figure. |
| IP2 (White, 4 Pin) | Behind right kick panel. See Figure. |
| IP3 (White, 22 Pin) | Behind right kick panel. See Figure. |
| IP4 (Blue 10 Pin) | Behind right kick panel. See Figure. |
| IP5 (Black, 14 Pin) | Behind right kick panel. See Figure. |
| IQ1 (White, 13 Pin) | Behind right kick panel. See Figure. |
| IQ2 (Gray, 18 Pin) | Behind right kick panel. See Figure. |
| IR1 (Gray, 12 Pin) | Behind right kick panel. See Figure. |
| IR2 (White, 18 Pin) | Behind right kick panel. See Figure. |
| IR3 (Gray/White, 43 Pin) | Behind right kick panel. See Figure. |
| IS1 (Blue, 1 Pin) | Under passenger's seat. See Figure. |
| IT1 (White, 20 Pin) | Under center console. See Figure. |
