Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Amplifier | Behind center of dash. See Figure. |
| Airbag Squib (Driver's Side Knee Airbag) | Below left side of dash. See Figure. |

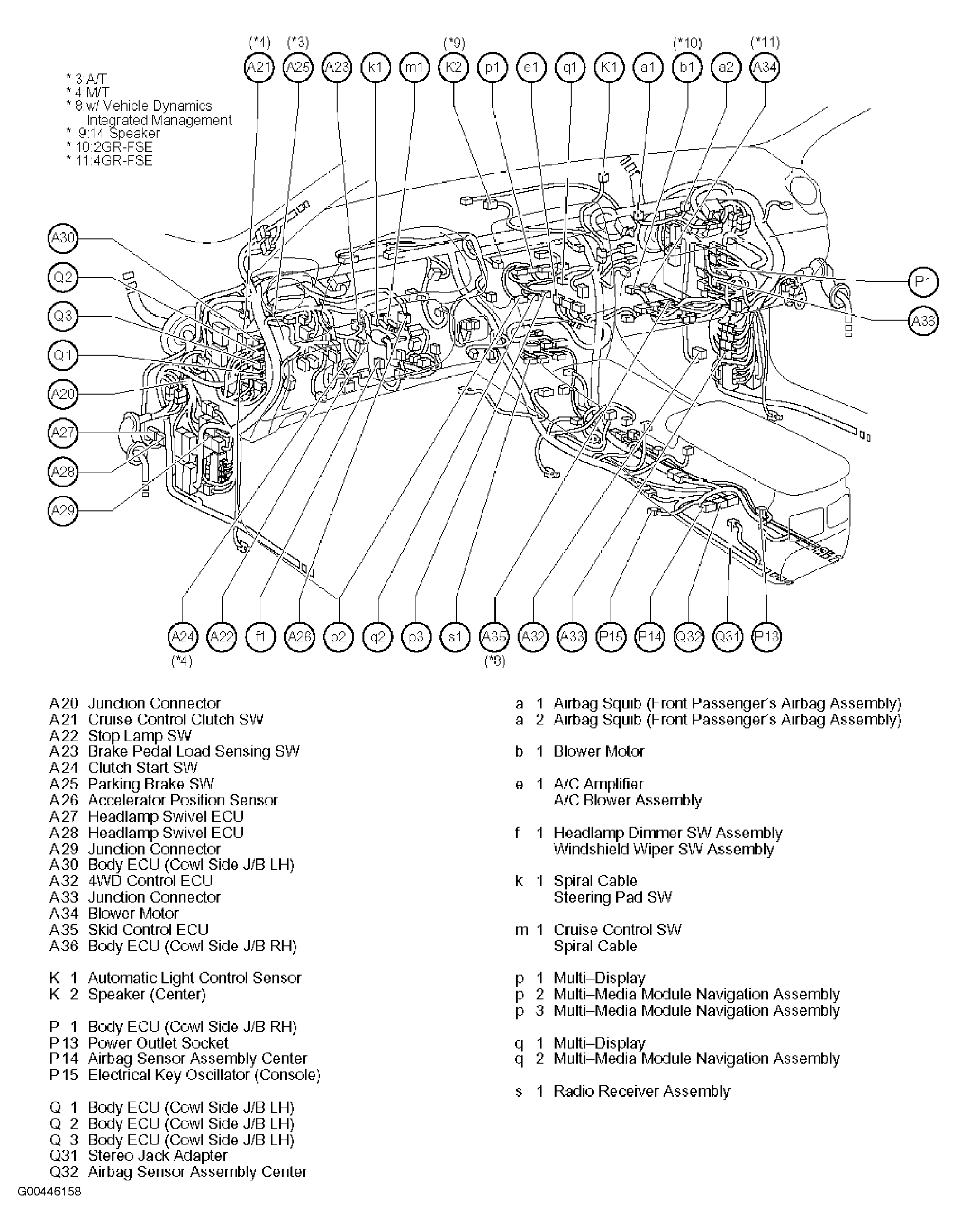

| Airbag Squib (Front Passenger Airbag Assembly) | Right side of dashboard. See Figure. |
| Airbag Squib (Front Passenger's Side Knee Airbag) | Lower right side of dash. See Figure. |
| Antenna Amplifier | Behind center of dash. See Figure. |
| Combustion Heater Glow Plug (2.5L) | At rear of engine. See Figure. |
| Combustion Heater Glow Plug (3.5L) | At rear of engine. See Figure. |
| Curtain Shield Airbag Squib (LH) | On left roof rail. See Figure. |
| Curtain Shield Airbag Squib (RH) | On right roof rail. See Figure. |
| Data Link Connector (DLC) No. 3 | Behind lower left side of dash. See Figure. |
| Diode (Luggage Compartment Lamp) | Left side of trunk. See Figure. |
| Door Control Receiver | Right rear of vehicle. See Figure. |
| Electrical Key Antenna | Right rear of trunk. See Figure. |
| Electrical Key Oscillator (Console) | In center console. See Figure. |
| Electrical Key Oscillator (Front Door LH) | In front left door. See Figure. |
| Electrical Key Oscillator (Front Door RH) | In right front door. See Figure. |
| Electrical Key Oscillator (Inside Luggage Room) | Left side of trunk. See Figure. |
| Electrical Key Oscillator (Outside Luggage Room) | Right side of trunk. See Figure. |
| Electrical Key Oscillator (Rear Seat) | Near left rear seat. See Figure. |
| Front Seat Inner Belt (RH) | Under front passenger's seat. See Figure. |
| Fuel Pump Resistor (3.5L Shown, 2.5L Similar) | On right side of engine compartment. See Figure. |
| Generator (2.5L) | On front of engine. See Figure. |
| Generator (3.5L) | On front of engine. See Figure. |
| Horn (High) (3.5L Shown, 2.5L Similar) | In front of radiator. See Figure. |
| Horn (Low) (3.5L Shown, 2.5L Similar) | In front of radiator. See Figure. |
| ID Code Box | Behind center of dash. See Figure. |
| Ignition Coil No. 1 (2.5L) | On top of engine. See Figure. |
| Ignition Coil No. 1 (3.5L) | On top of engine. See Figure. |
| Ignition Coil No. 2 (2.5L) | On top of engine. See Figure. |
| Ignition Coil No. 2 (3.5L) | On top of engine. See Figure. |
| Ignition Coil No. 3 (2.5L) | On top of engine. See Figure. |
| Ignition Coil No. 3 (3.5L) | On top of engine. See Figure. |
| Ignition Coil No. 4 (2.5L) | On top of engine. See Figure. |
| Ignition Coil No. 4 (3.5L) | On top of engine. See Figure. |
| Ignition Coil No. 5 (2.5L) | On top of engine. See Figure. |
| Ignition Coil No. 5 (3.5L) | On top of engine. See Figure. |
| Ignition Coil No. 6 (2.5L) | On top of engine. See Figure. |
| Ignition Coil No. 6 (3.5L) | On top of engine. See Figure. |
| Injector Driver (EDU) (3.5L) | Right front of engine. See Figure. |

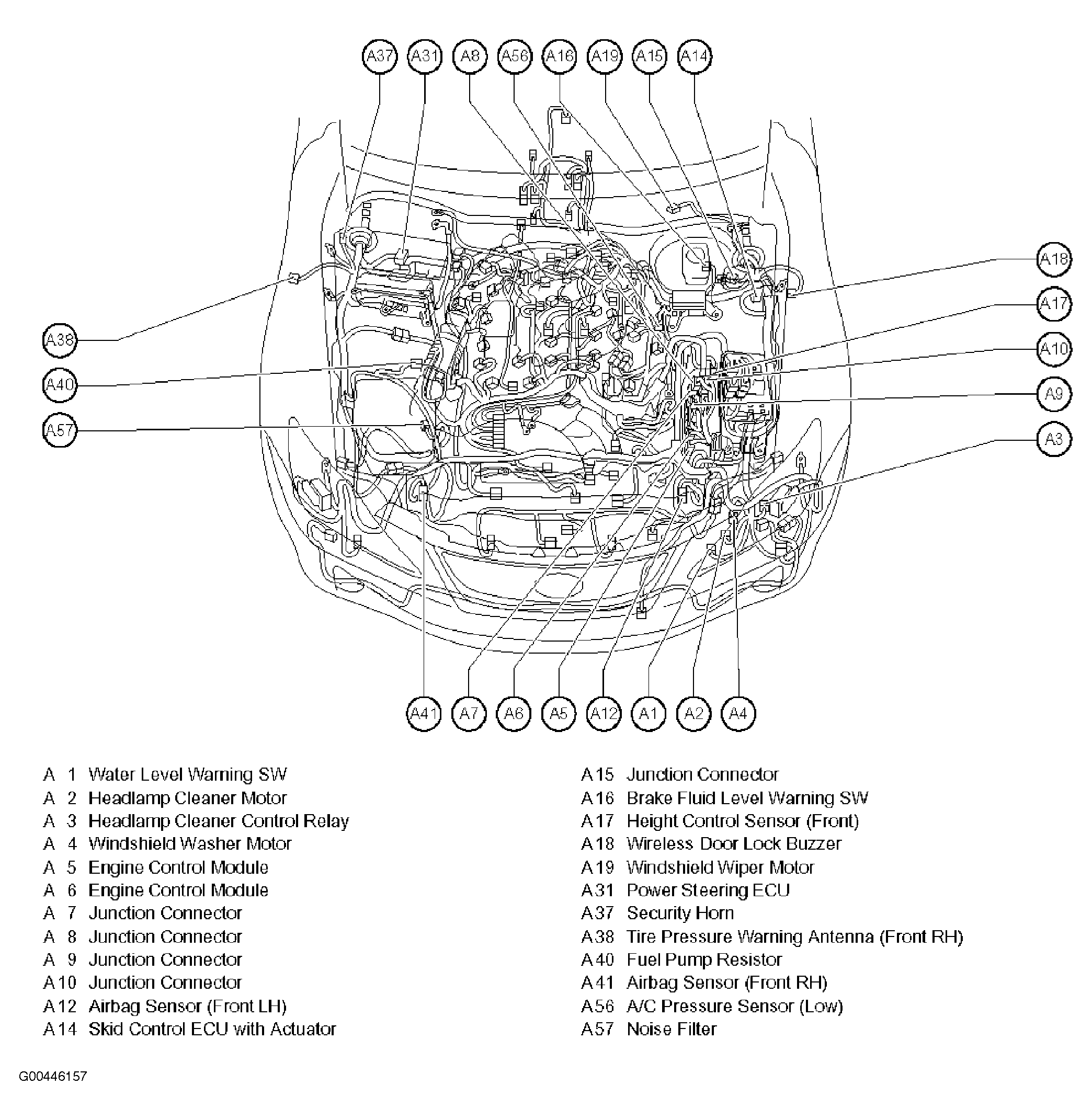

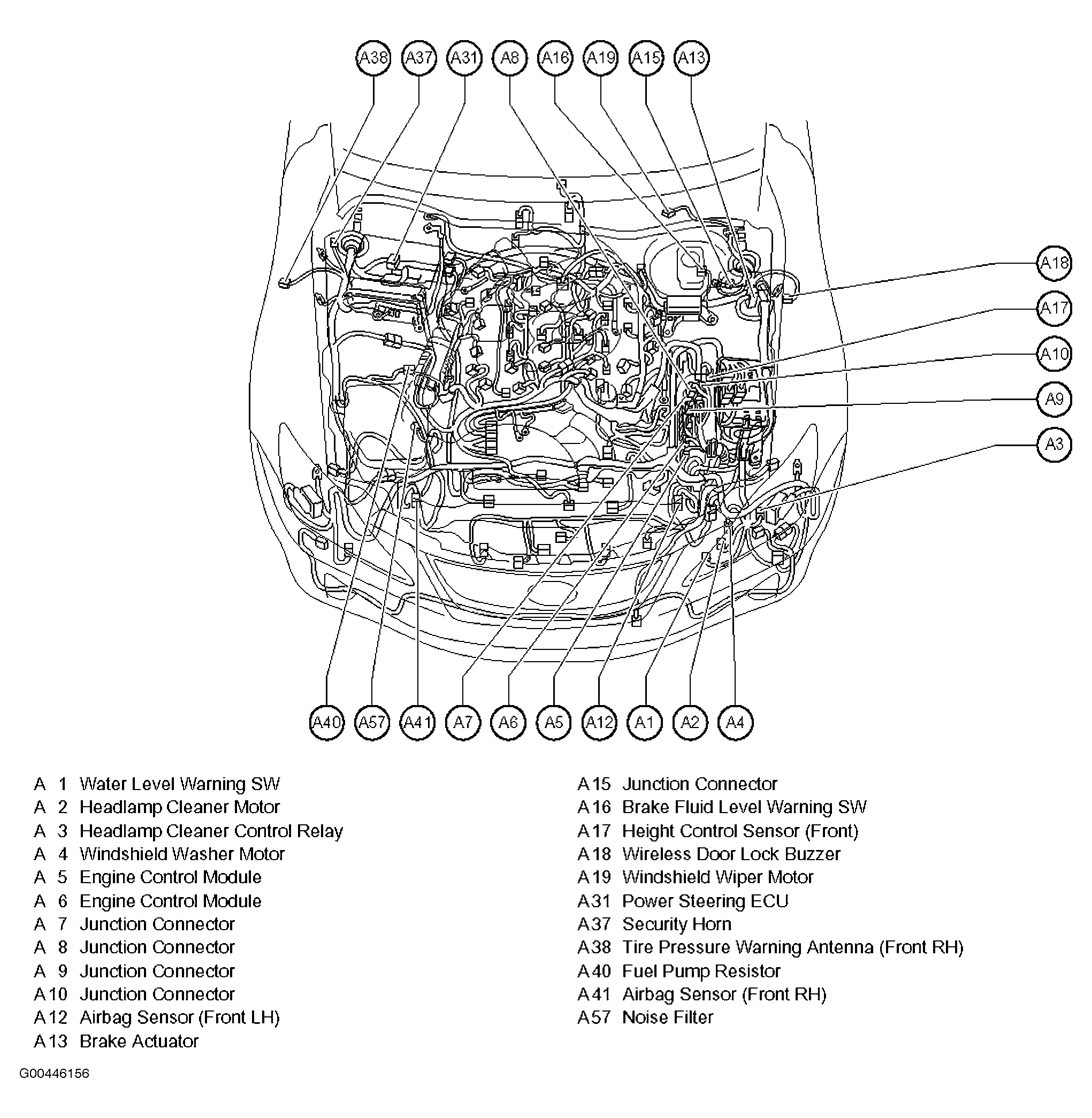

| Junction Connector A9 | Left side of engine compartment. See Figure. |
| Junction Connector A20 | Upper left kick panel. See Figure. |
| Junction Connector A29 | At left kick panel. See Figure. |
| Junction Connector A33 | At right kick panel. See Figure. |

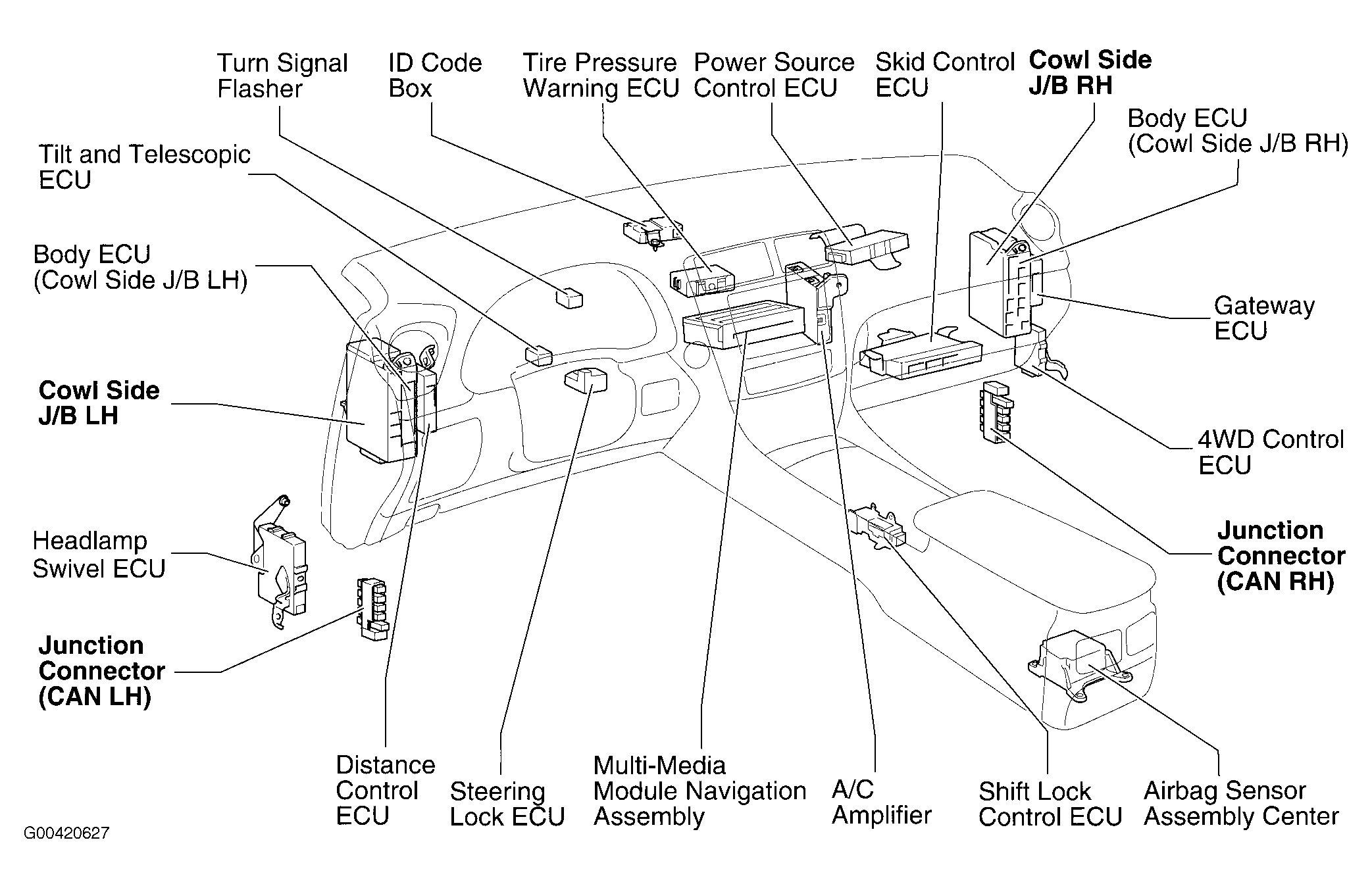

| Junction Connector (CAN LH) | Left kick panel. See Figure. |
| Junction Connector (CAN RH) | Right kick panel. See Figure. |
| Junction Connector E1 (2.5L) | Left side of engine compartment. See Figure. |
| Junction Connector E1 (3.5L) | Left side of engine compartment. See Figure. |
| Junction Connector E2 | Left side of engine compartment. See Figure. |
| Junction Connector E15 (2.5L) | Left rear of engine compartment. See Figure. |
| Junction Connector E15 (3.5L) | Left rear of engine compartment. See Figure. |
| Junction Connector E49 | Left side of engine compartment. See Figure. |
| Junction Connector J27 | Behind left side of dash. See Figure. |
| Junction Connector J70 | Behind right side of dash. See Figure. |
| Junction Connector J71 | Behind right side of dash. See Figure. |
| Junction Connector L11 | Near right front door. See Figure. |
| Junction Connector M14 | In left front door. See Figure. |

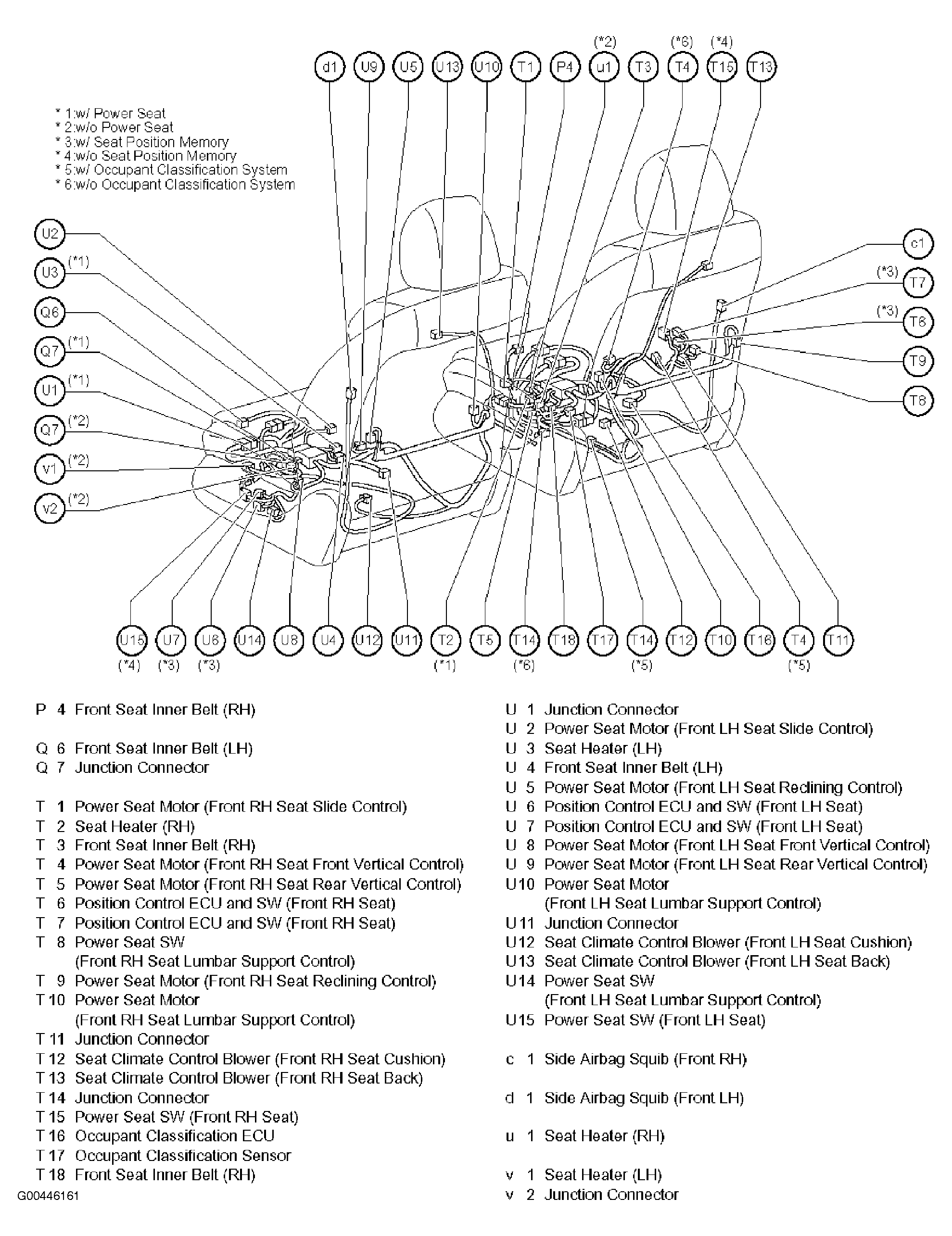

| Junction Connector Q7 | Under left front seat. See Figure. |
| Junction Connector Q57 | Left side of trunk. See Figure. |
| Junction Connectors E7, E8, E9 & E10 (2.5L) | Left side of engine compartment. See Figure. |
| Junction Connectors E7, E8, E9 & E10 (3.5L) | Left side of engine compartment. See Figure. |
| Junction Connectors J1, J2, J3 & J4 | At left kick panel. See Figure. |
| Junction Connectors J5, J6, J7, J8, J9 & J10 | At left kick panel. See Figure. |
| Junction Connectors J80, J81, J82, J83, J84 & J86 | At right kick panel. See Figure. |
| Junction Connectors P24, P25 & P26 | Right side of trunk. See Figure. |

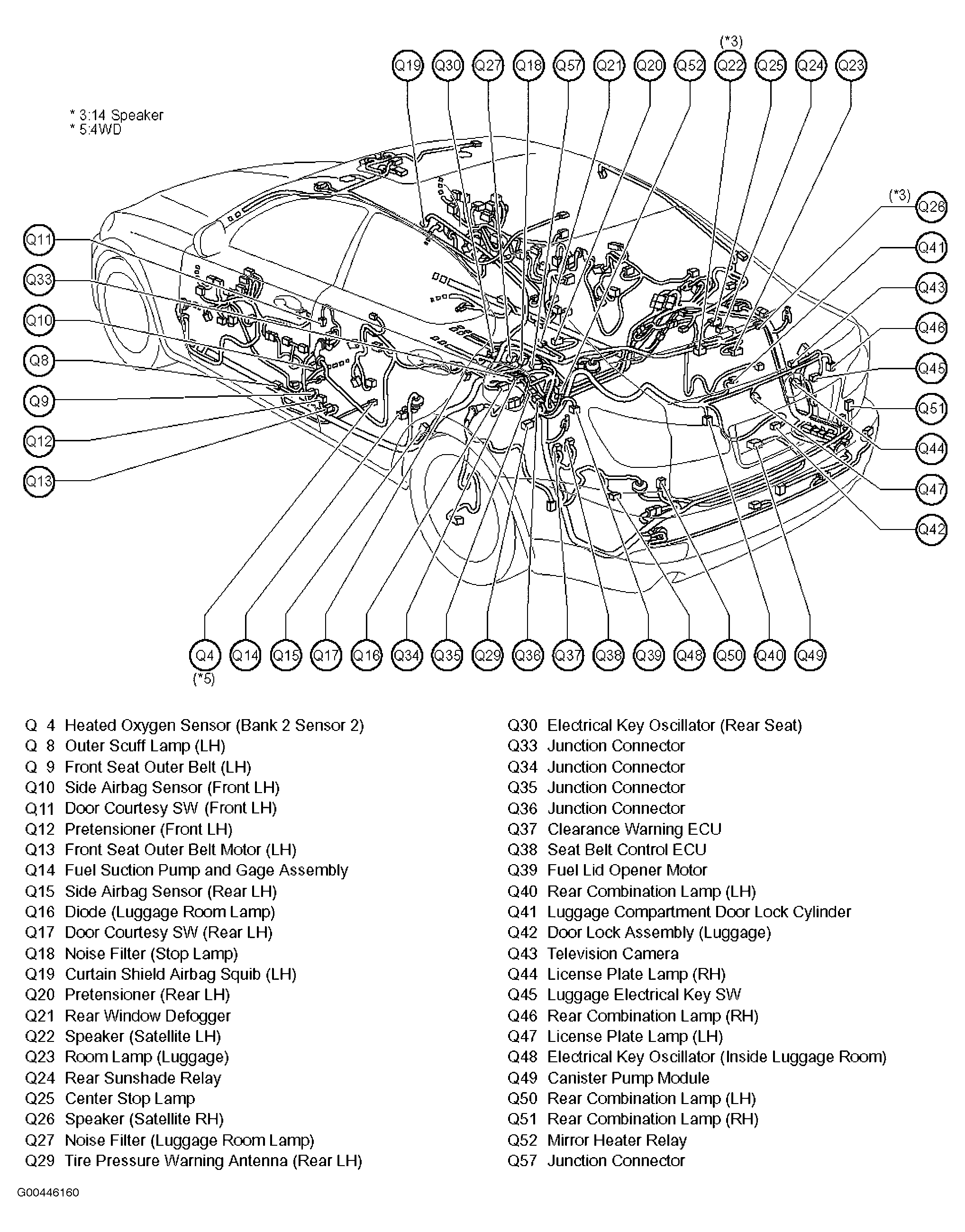

| Junction Connectors Q33, Q34, Q35 & Q36 | Above left rear wheelwell. See Figure. |
| Junction Connector T11 | In right front seat. See Figure. |
| Junction Connector T14 | Under right front seat. See Figure. |
| Junction Connector U1 | Under driver's seat. See Figure. |
| Junction Connector U11 | Under driver's seat. See Figure. |
| Junction Connector V2 | Under driver's seat. See Figure. |
| Noise Filter | In engine room R/B No. 1. See Figure. |
| Noise Filter (Ignition LH) (2.5L) | On left side of engine. See Figure. |
| Noise Filter (Ignition LH) (3.5L) | On left side of engine. See Figure. |
| Noise Filter (Ignition RH) (2.5L) | On right side of engine. See Figure. |
| Noise Filter (Ignition RH) (3.5L) | On right side of engine. See Figure. |
| Noise Filter (Luggage Room Lamp) | Above left rear wheelwell. See Figure. |
| Noise Filter (Stop Lamp) | Above left rear wheelwell. See Figure. |
| Noise Filter (2.5L) | Right side of engine. See Figure. |
| Noise Filter (3.5L) | Right side of engine. See Figure. |
| Option Connector (Satellite Digital Audio Radio Service) | Right side of trunk. See Figure. |
| Pretensioner (Front LH) | At left "B" pillar. See Figure. |
| Pretensioner (Front RH) | At right "B" pillar. See Figure. |
| Pretensioner (Rear LH) | Near left "C" pillar. See Figure. |
| Pretensioner (Rear RH) | At right "C" pillar. See Figure. |
| Security Horn (3.5L Shown, 2.5L Similar) | Right rear of engine compartment. See Figure. |

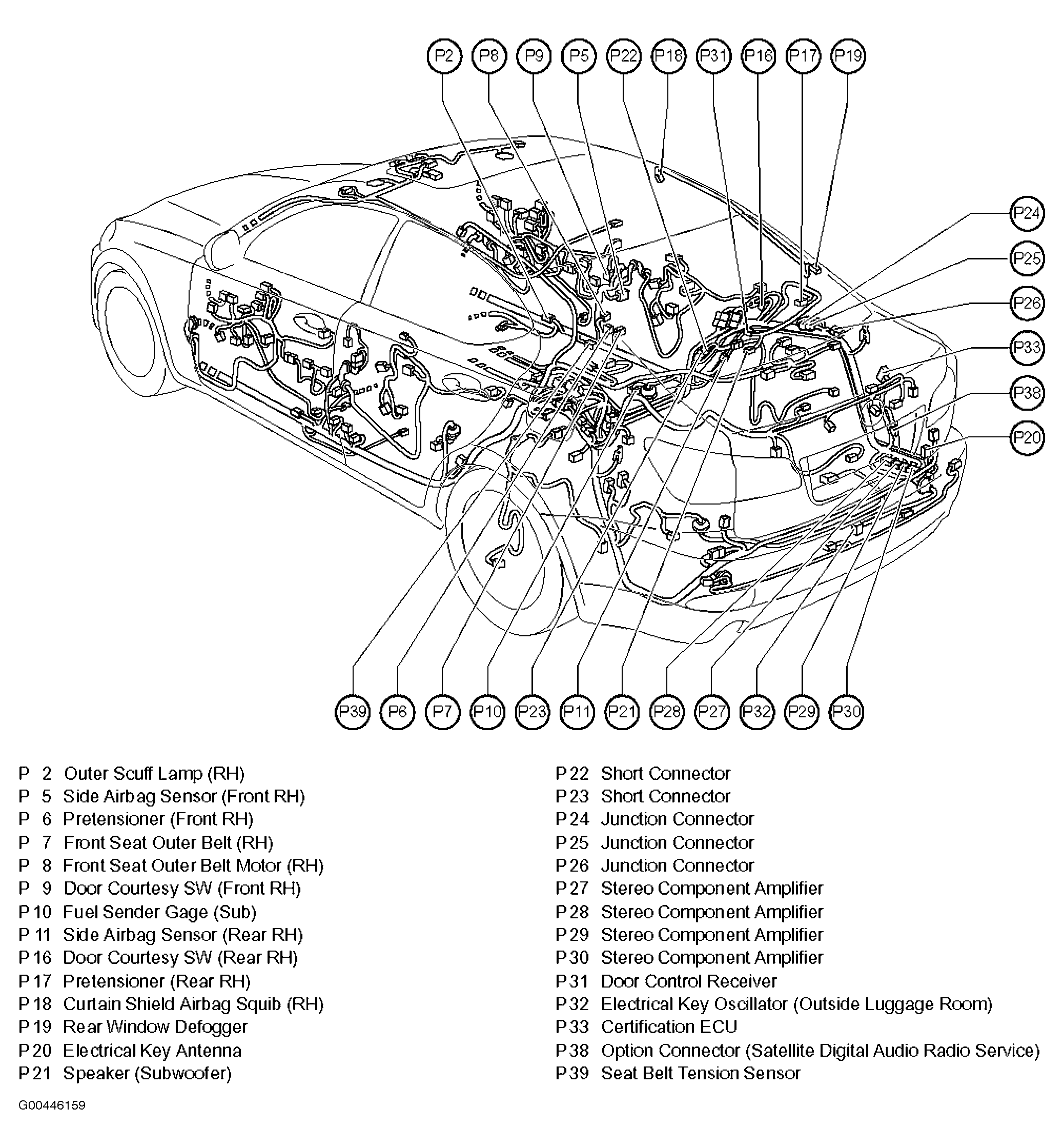

| Short Connectors P22 & P23 | Front of trunk. See Figure. |
| Spiral Cable | Under steering wheel. See Figure. |
| Stereo Component Amplifier | Right side of trunk. See Figure. |
| Television Camera | Rear of trunk lid. See Figure. |
| Tire Pressure Warning Antenna (Rear LH) | In left rear wheelwell. See Figure. |
| Tire Pressure Warning Antenna (Right Front) (3.5L Shown, 2.5L Similar) | In right front wheelwell. See Figure. |
