Power Window Regulator Motor: Removal
- DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
- REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG (See DISASSEMBLY
)
- REMOVE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (See step 2 in DISASSEMBLY
)
- REMOVE COURTESY LIGHT ASSEMBLY (See step 3 in DISASSEMBLY
)
- REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY (See step 4 in DISASSEMBLY
)
- REMOVE FRONT DOOR INNER GLASS WEATHERSTRIP (See step 6 in DISASSEMBLY
)
- REMOVE FRONT DOOR SERVICE HOLE COVER (See step 14 in DISASSEMBLY
)
- REMOVE FRONT DOOR GLASS SUB-ASSEMBLY (See step 15 in DISASSEMBLY
)
- REMOVE FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY (See step 16 in DISASSEMBLY
)
- REMOVE FRONT POWER WINDOW REGULATOR MOTOR

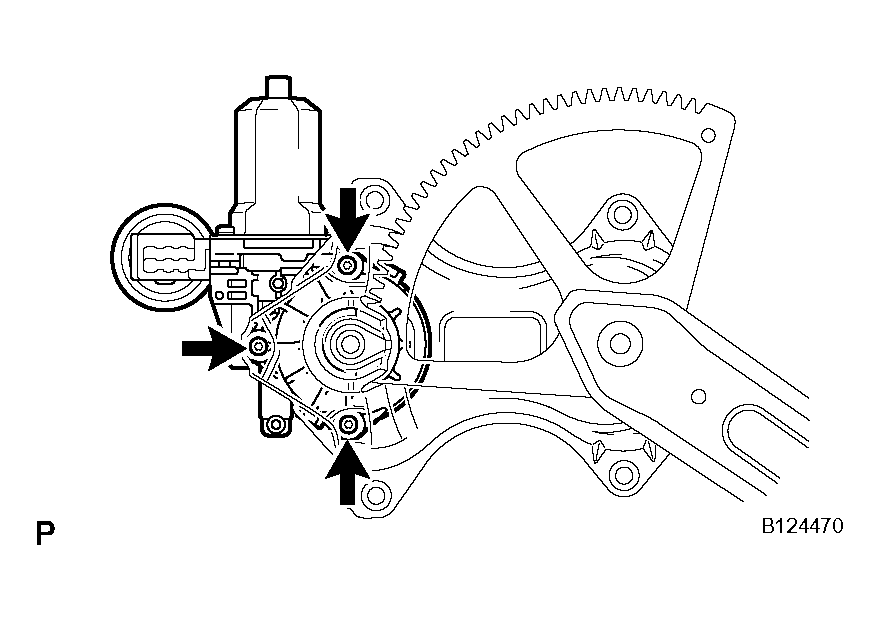

- Using a "torx" socket wrench (T25), remove the 3 screws and the front power window regulator motor.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG (See DISASSEMBLY
)
- REMOVE REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY (See step 2 in DISASSEMBLY
)
- REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY (See step 3 in DISASSEMBLY
)
- REMOVE REAR DOOR INNER GLASS WEATHERSTRIP (See step 5 in DISASSEMBLY
)
- REMOVE REAR DOOR SERVICE HOLE COVER (See step 11 in DISASSEMBLY
)
- REMOVE REAR DOOR GLASS RUN (See step 15 in DISASSEMBLY
)
- REMOVE REAR DOOR WINDOW DIVISION BAR SUB-ASSEMBLY (See step 16 in DISASSEMBLY
)
- REMOVE REAR DOOR QUARTER WINDOW GLASS (See step 17 in DISASSEMBLY
)
- REMOVE REAR DOOR GLASS SUB-ASSEMBLY (See step 18 in DISASSEMBLY
)
- REMOVE REAR DOOR WINDOW REGULATOR SUB-ASSEMBLY (See step 19 in DISASSEMBLY
)
- REMOVE REAR POWER WINDOW REGULATOR MOTOR

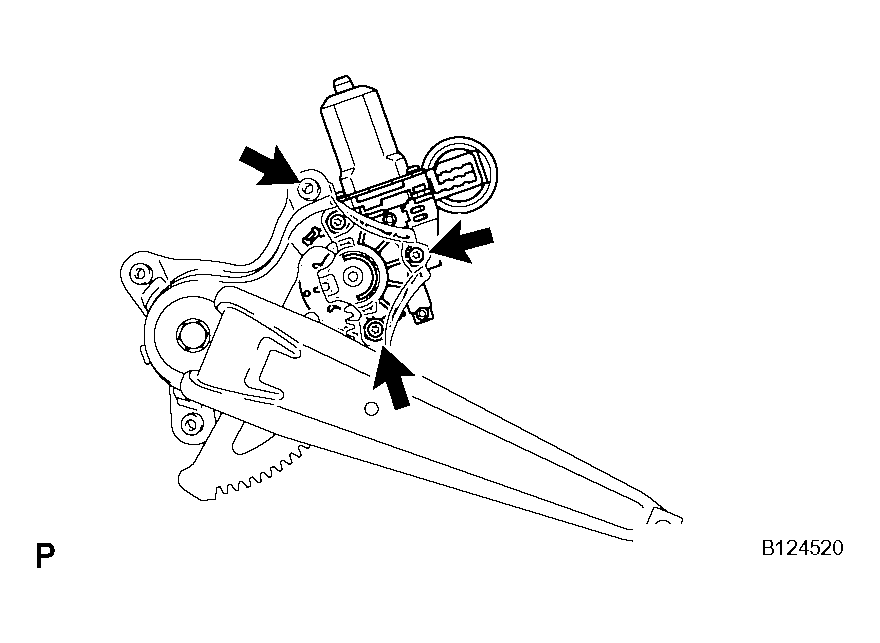

- Using a "torx" socket wrench (T25), remove the 3 screws and the rear power window regulator motor.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
