Fuel Pressure Sensor: Installation

  1. INSTALL FUEL PRESSURE SENSOR
    1. Install a new gasket to the fuel pressure sensor.
    2. Using SST, install the fuel pressure sensor to the No. 1 delivery pipe.

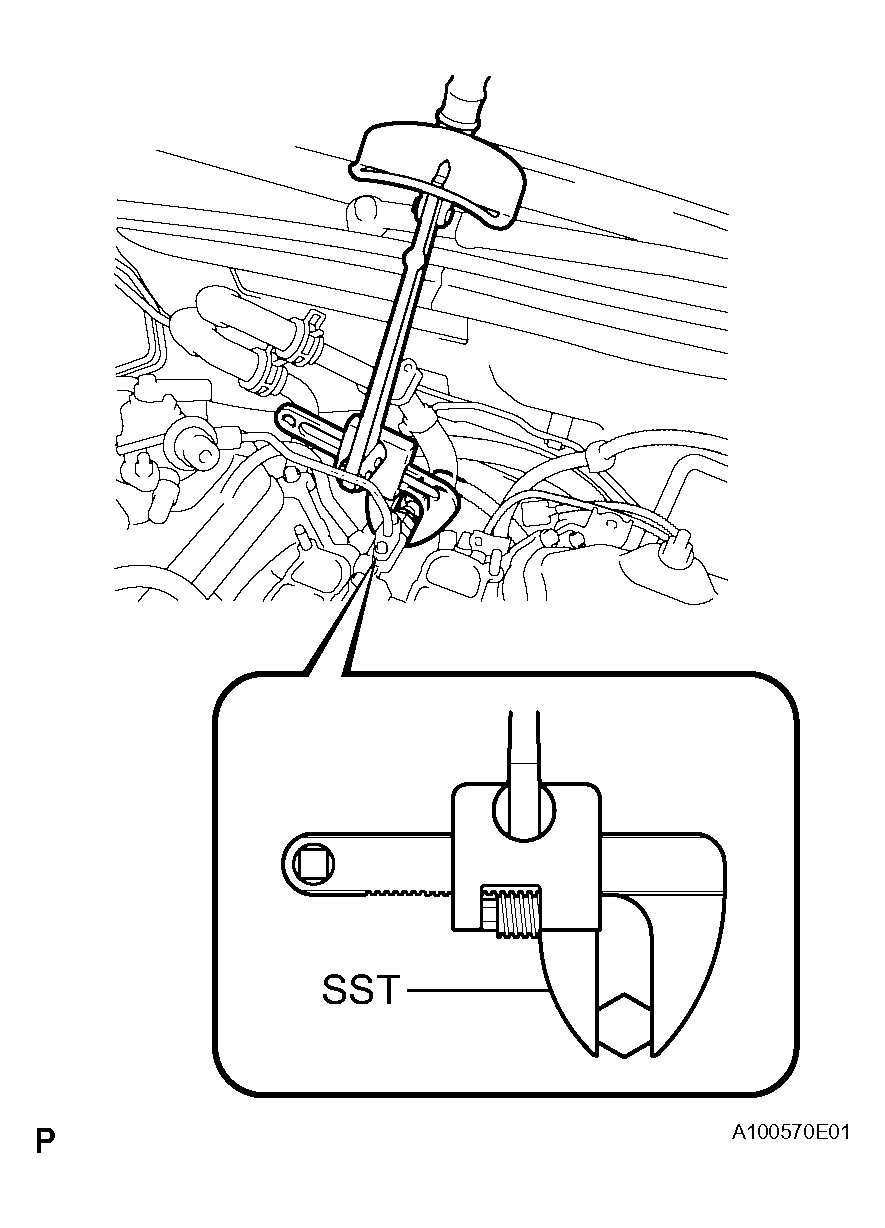

      Fig 1: Installing Fuel Pressure Sensor To No.1 Delivery Pipe Using SST
      G04056480Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

      SST 09922-10010

      Torque:

      1. For Use With SST 24 N*m (240 kgf*cm, 18 ft.*lbf)
      2. For Use Without SST 31 N*m (316 kgf*cm, 23 ft.*lbf)

      HINT:

      The torque for use with SST is the torque when SST is used at the position shown in the illustration.

    3. Connect the connector with the clamp.

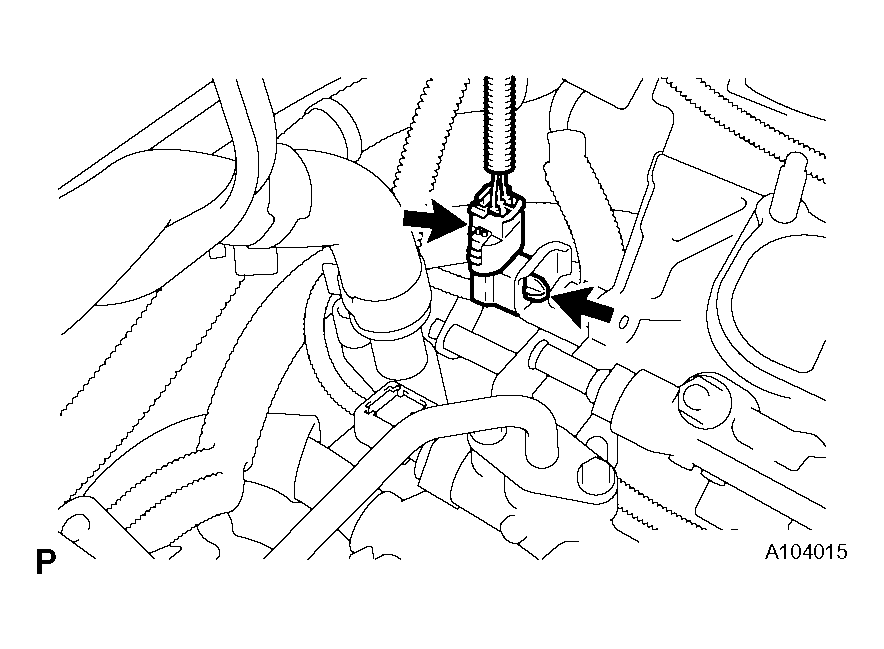

      Fig 2: Identifying Connector With Clamp
      G04056481Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. INSTALL NO. 1 FUEL PIPE (See  INSTALLATION   )
  3. CONNECT WATER HOSE JOINT (See  INSTALLATION   )
  4. INSTALL INTAKE MANIFOLD (See  INSTALLATION   )
  5. INSTALL INTAKE AIR SURGE TANK (See  INSTALLATION   )
  6. INSTALL THROTTLE WITH MOTOR BODY ASSEMBLY (See  INSTALLATION  )
  7. INSTALL AIR CLEANER CAP WITH AIR CLEANER HOSE (See  INSTALLATION  )
  8. CONNECT NO. 2 VENTILATION HOSE (See  INSTALLATION  )
  9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL (See  INSTALLATION  )
  10. ADD ENGINE COOLANT (See  INSTALLATION  )
  11. CHECK FOR ENGINE COOLANT LEAKAGE (See  ON-VEHICLE INSPECTION  )
  12. CHECK FOR FUEL LEAKAGE (See  ON-VEHICLE INSPECTION   )
  13. INSTALL COWL TOP VENTILATOR LOUVER SUBASSEMBLY (See  INSTALLATION  )
  14. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH (See  INSTALLATION  )
  15. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH (See  INSTALLATION  )
  16. INSTALL FRONT WIPER ARM HEAD CAP (See  INSTALLATION  )
  17. INSTALL ROOF DRIP SIDE FINISH MOULDING LH
  18. INSTALL ROOF DRIP SIDE FINISH MOULDING RH
  19. INSTALL FRONT UPPER FENDER PROTECTOR LH (See  INSTALLATION  )
  20. INSTALL FRONT UPPER FENDER PROTECTOR RH

    HINT:

    Installation procedure of the RH side is the same as that of the LH side.

  21. INSTALL V-BANK COVER SUB-ASSEMBLY (See  INSTALLATION  )
  22. INSTALL ENGINE ROOM SIDE COVER LH (See  INSTALLATION  )
  23. INSTALL ENGINE ROOM SIDE COVER RH (See  INSTALLATION  )
  24. INSTALL COOL AIR INTAKE DUCT SEAL (See  INSTALLATION  )
  25. CHECK FUNCTION OF THROTTLE WITH MOTOR BODY ASSEMBLY (See  ON-VEHICLE INSPECTION  )
  26. PERFORM INITIALIZATION
    1. Perform initialization (See INITIALIZATION ).

      HINT:

      Certain systems need to be initialized after reconnecting the cable to the negative (-) battery terminal.
