Section 12 (Electrical Component Locator): Miscellaneous
WARNING: This page is about a different car, the 2004 Nissan Quest. However, it is still accessible from the selected car via links, so may be relevant.
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Blower Resistor (M122) | Behind right side of dash. See Figure . |
| BOSE Speaker Amplifier (M112) | Behind right kick panel. See Figure . |
| Condenser No. 1 (F21) | At right front of engine compartment. See Figure . |
| Condenser No. 2 (B138) | Under right side of rear seat. See Figure . |
| Condenser No. 3 (B65) | At left rear corner of vehicle. See Figure . |
| Condenser No. 4 (B68) | At left rear corner of vehicle. See Figure . |
| Data Link Connector (M22) | Below left side of dash. See Figure . |

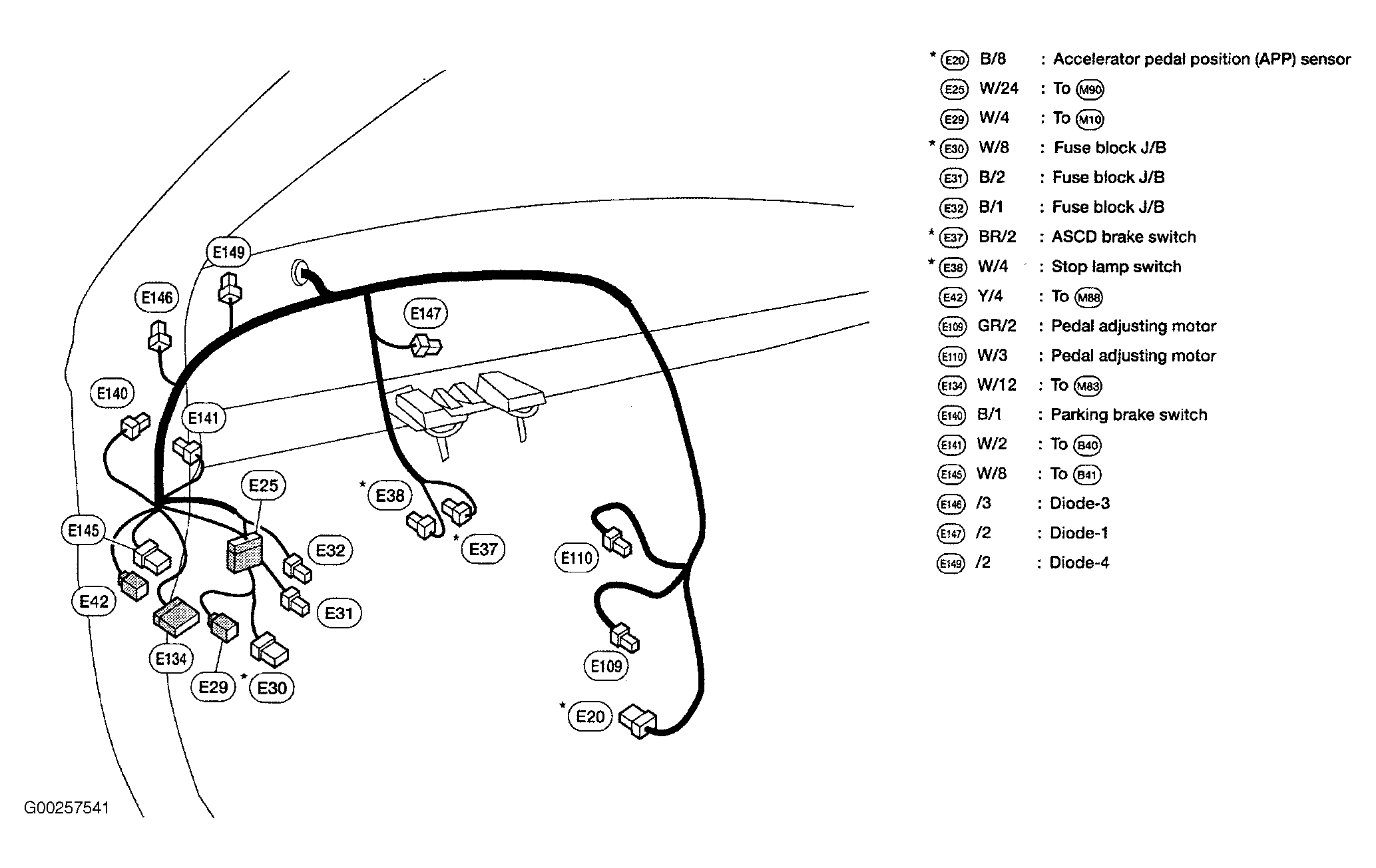

| Diode-1 | Behind left side of dash. See Figure . |
| Diode-3 | Behind left end of dash. See Figure . |
| Diode-4 | Behind left end of dash. See Figure . |
| Dropping Resistor (W/4speed A/T) (E135) | At left side of engine compartment. See Figure . |
| DVD Player | Under right front seat. See Figure . |
| Front Left Seat Belt Pre-Tensioner (B14) | At left "B" pillar. See Figure . |
| Front Right Seat Belt Pre-Tensioner (B127) | At right "B" pillar. See Figure . |
| Generator (F1) | At left front of engine. See Figure . |

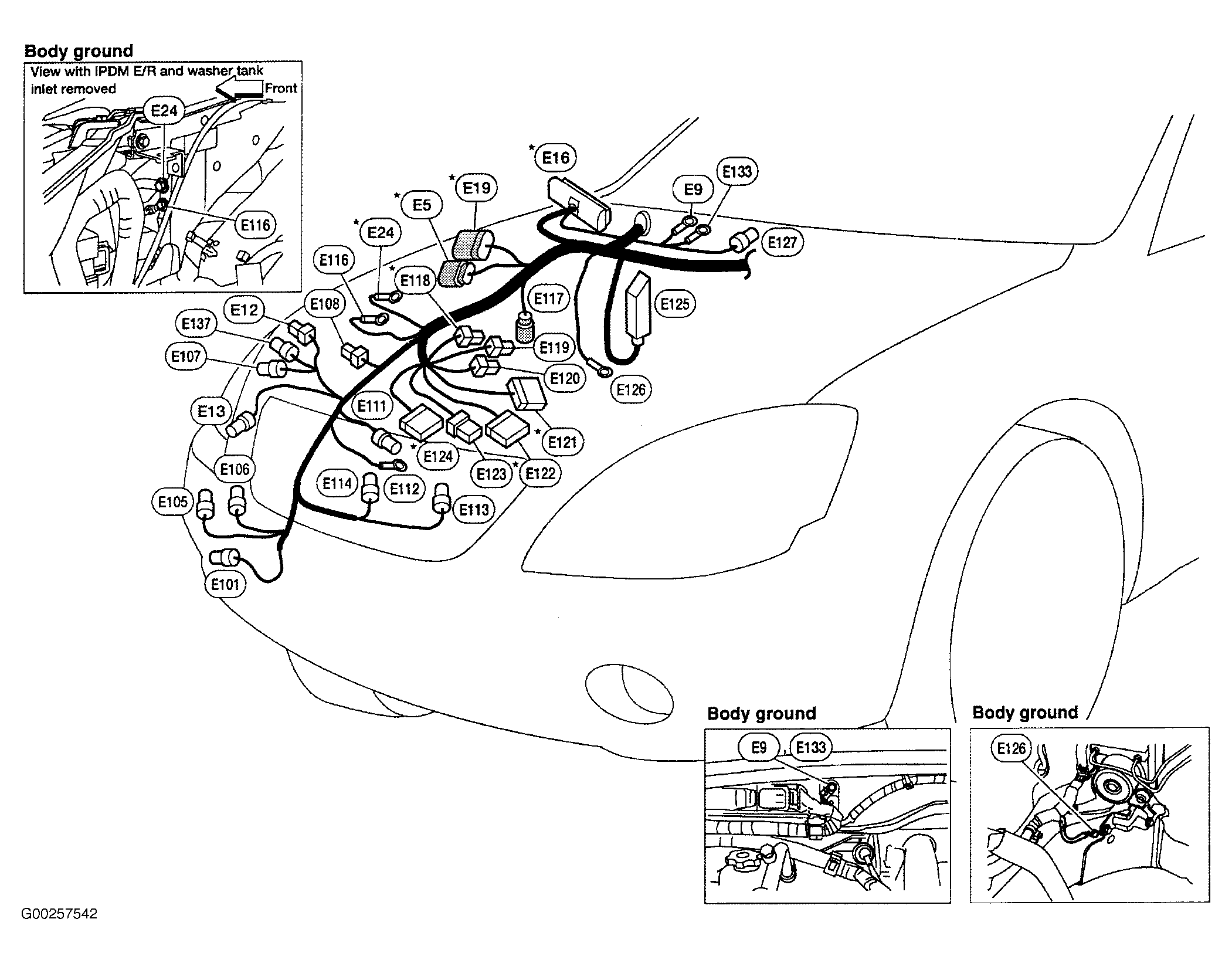

| Horn (High) (E108) | At right front of engine compartment. See Figure . |
| Horn (Low) (E3) | At center front of engine compartment. See Figure . |

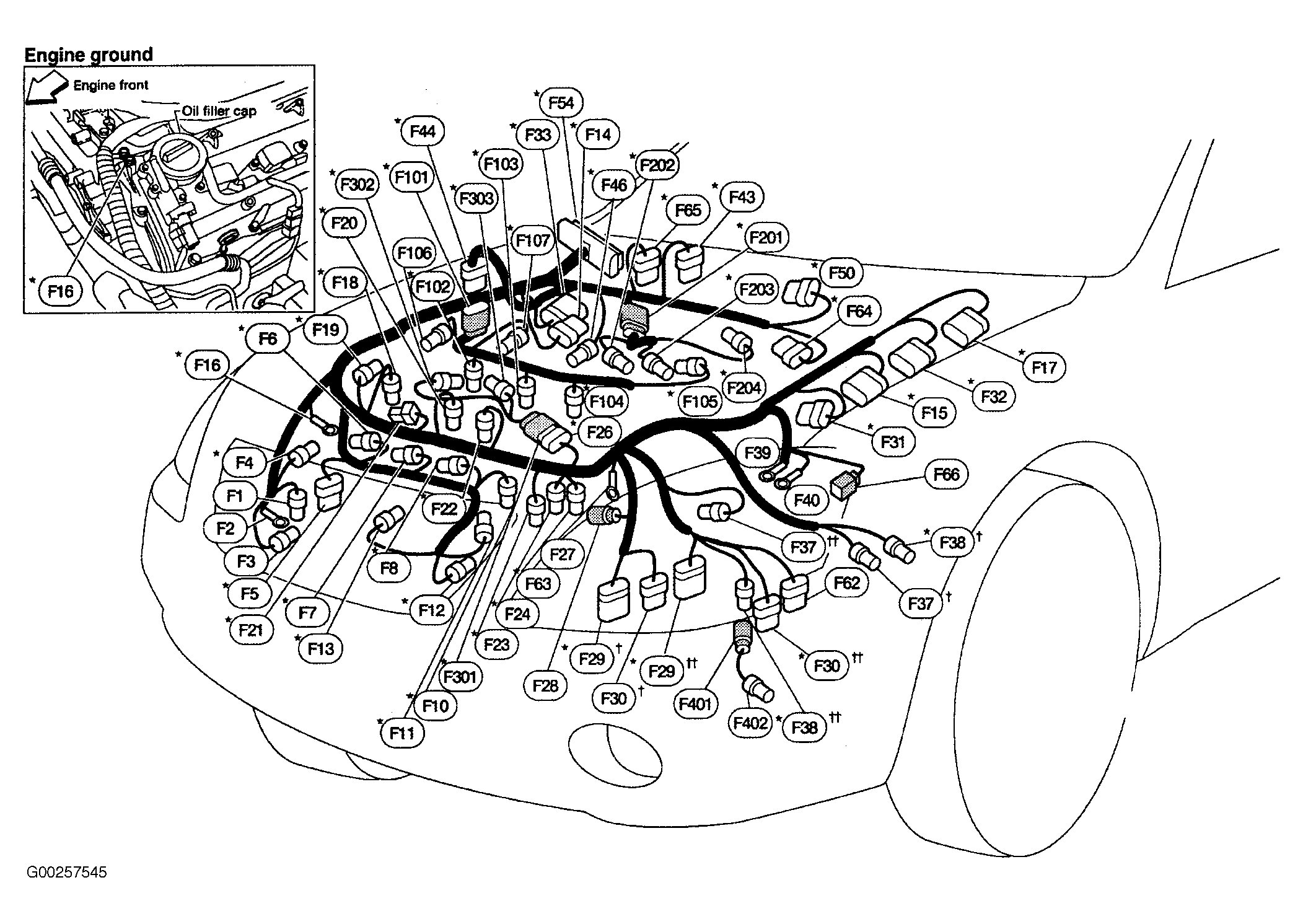

| Ignition Coil No. 1 (W/Power Transistor) (F202) | At top right front of engine. See Figure . |
| Ignition Coil No. 2 (W/Power Transistor) (F6) | At top left front of engine. See Figure . |
| Ignition Coil No. 3 (W/Power Transistor) (F203) | At top right center of engine. See Figure . |
| Ignition Coil No. 4 (W/Power Transistor) (F7) | At top left center of engine. See Figure . |
| Ignition Coil No. 5 (W/Power Transistor) (F204) | At top right rear of engine. See Figure . |
| Ignition Coil No. 6 (W/Power Transistor) (F8) | At top left rear of engine. See Figure . |
| Joint Connector-1 (M66) | Behind left side of dash. See Figure . |
| Joint Connector-2 (M67) | Behind center of dash. See Figure . |
| Joint Connector-3 (M68) | Behind right side of dash. See Figure . |
| NATS Antenna Amplifier | Behind left side of dash, near steering column. See Figure . |

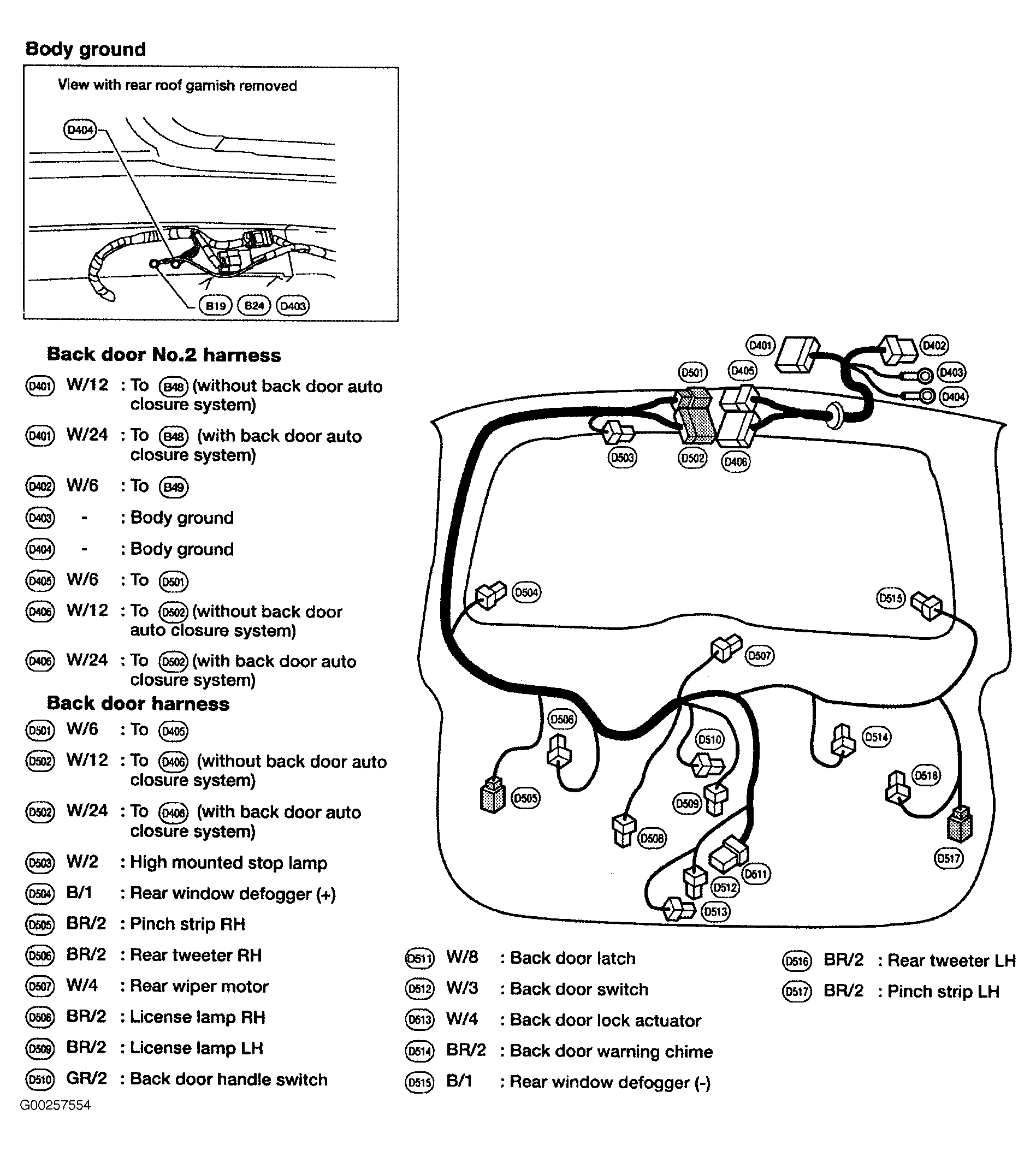

| Pinch Strip LH | At left side of back door. See Figure . |
| Pinch Strip RH | At right side of back door. See Figure . |
| Rear Blower Motor Resistor (B133) | Behind right rear quarterpanel. See Figure . |
| Service Connector (Air Bag Replacement) (M77) | Behind right side of dash. See Figure . |
| Spiral Cable (Combination Switch) (M29) | Behind left side of dash. See Figure . |
| Terminal Cord Assembly (F30) | At left side of engine compartment. See Figure . |
| Tire Pressure Warning Check Connector (M123) | Behind lower center of dash. See Figure . |
