Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|

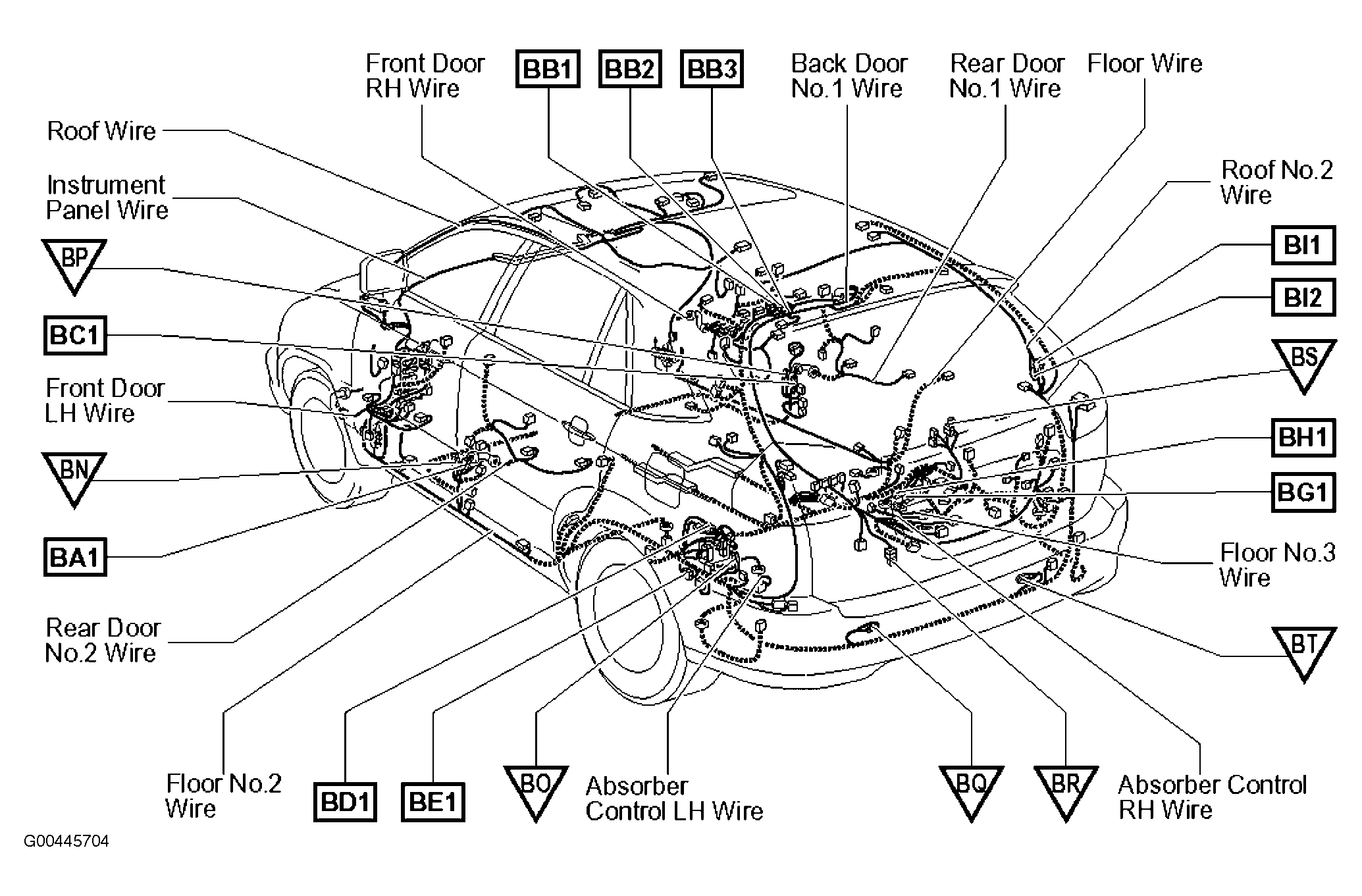

| BN | At left "B" pillar. See Figure. |
| BO | Left rear of cargo area. See Figure. |
| BP | Lower right "B" pillar. See Figure. |
| BQ | Behind left side of rear bumper. See Figure. |
| BR | Left rear cargo area. See Figure. |
| BS | Right rear of cargo area. See Figure. |
| BT | Behind right side of rear bumper. See Figure. |

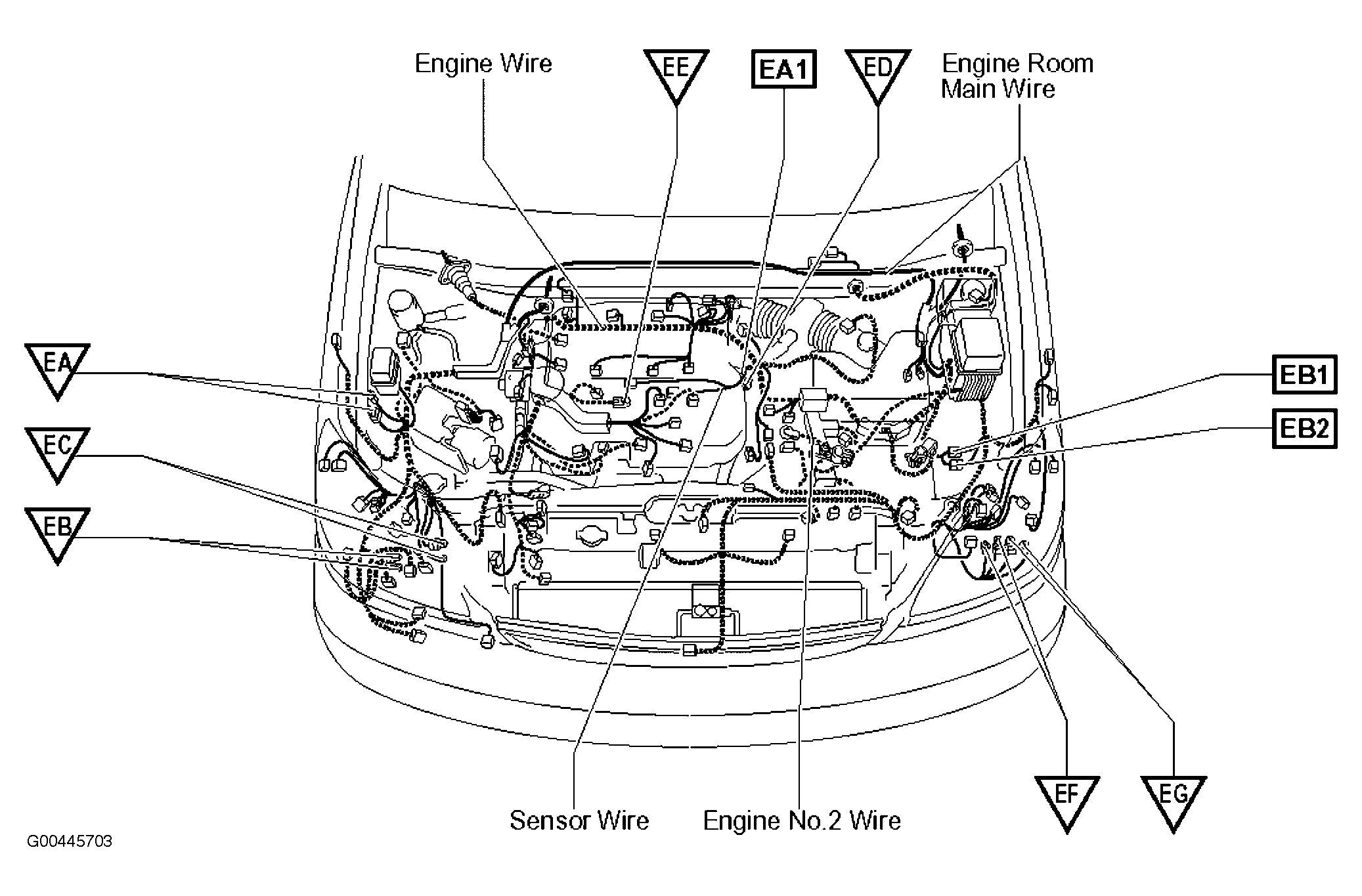

| EA | Right side of engine compartment. See Figure. |
| EB | At right of surge tank. See Figure. |
| EC | At rear of surge tank. See Figure. |
| ED | Rear of engine. See Figure. |
| EE | Top of engine. See Figure. |
| EF | Left front of engine compartment. See Figure. |
| EG | Left front of engine compartment. See Figure. |

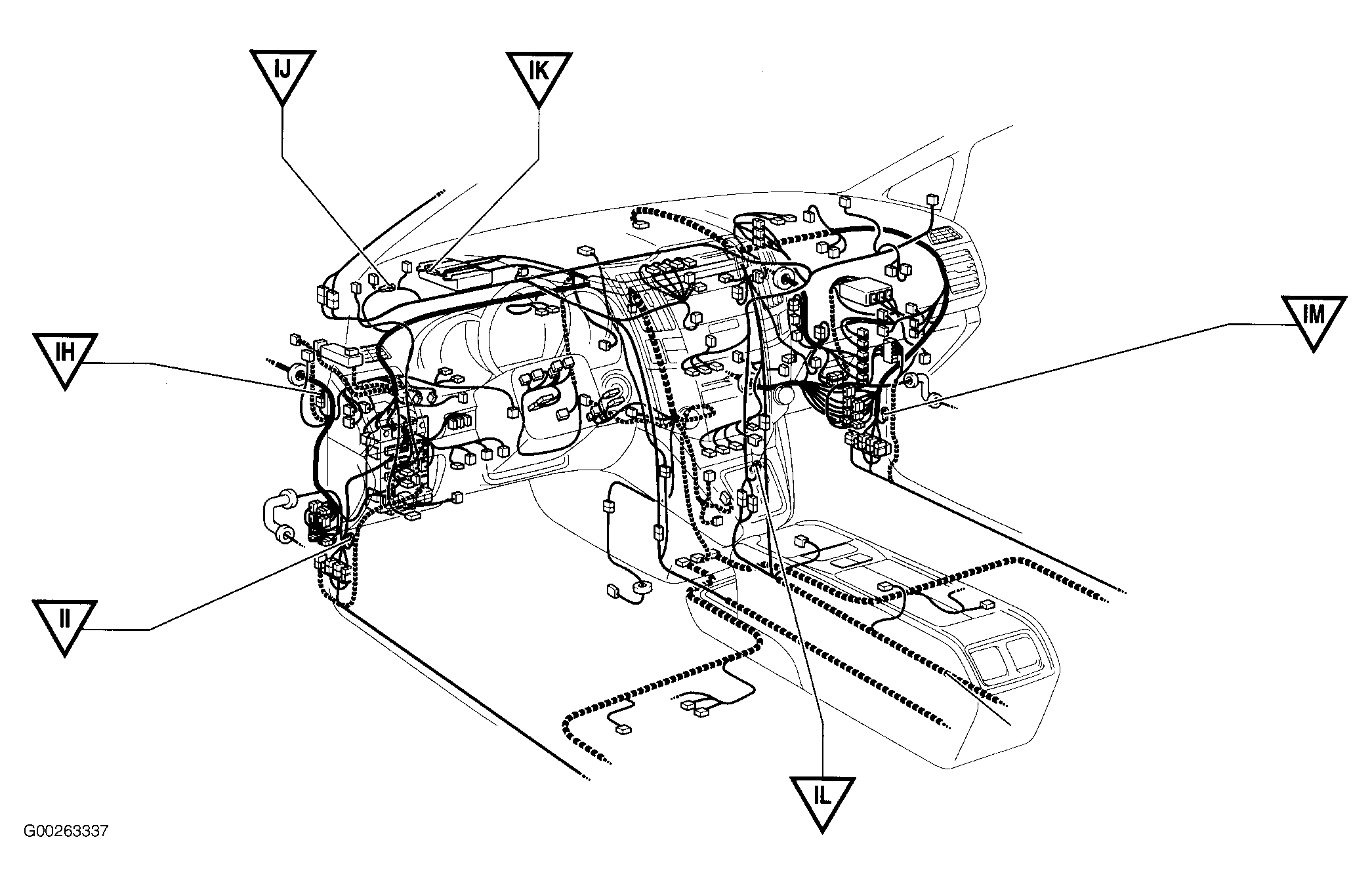

| IH | Behind left side of dash. See Figure. |
| II | Behind left kick panel. See Figure. |
| IJ | Under left top of dash. See Figure. |
| IK | Behind top left side of dash. See Figure. |
| IL | Behind center of dash. See Figure. |
| IM | Behind right kick panel. See Figure. |
