Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

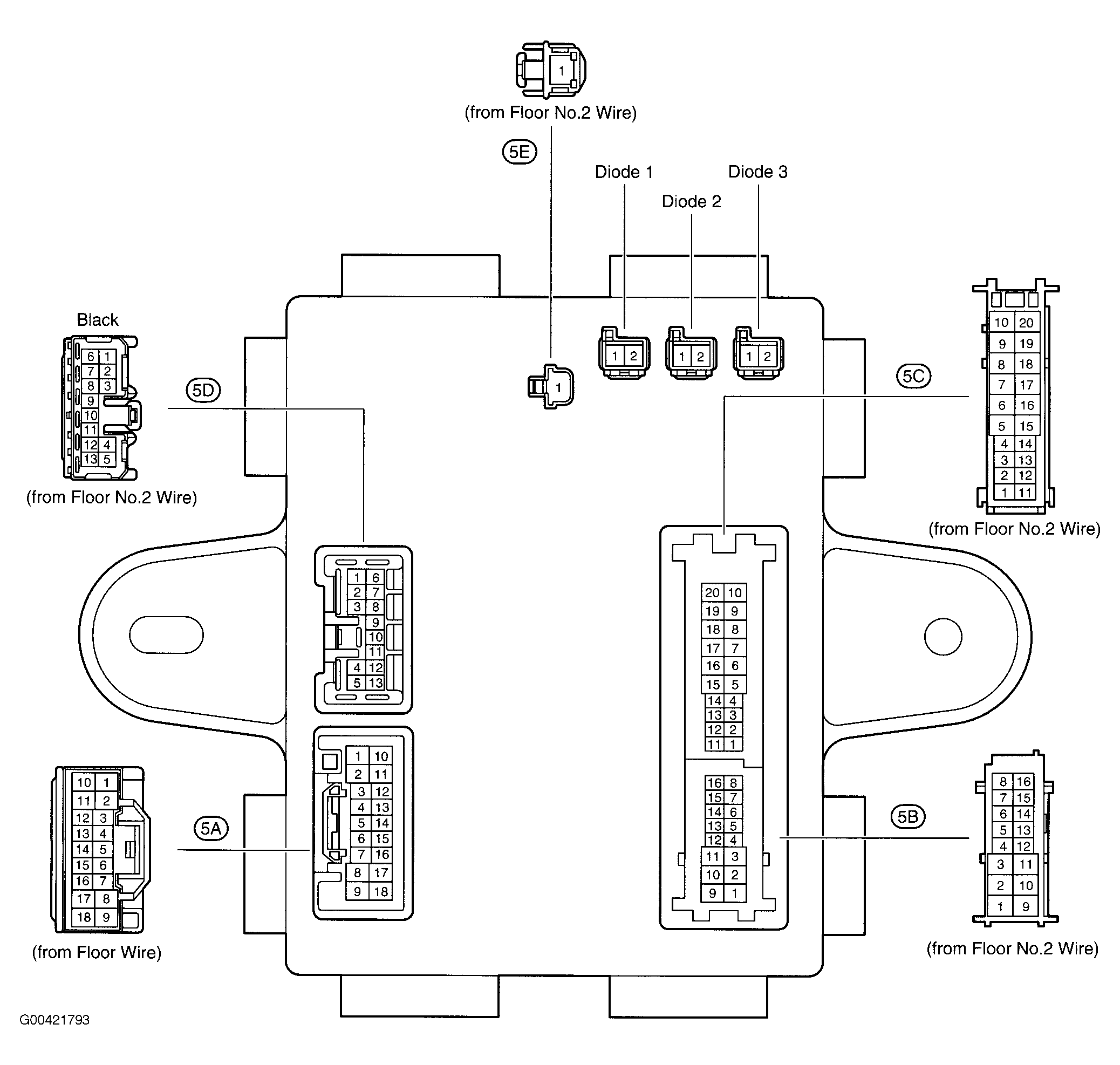

| Diode 1 | In rear J/B. See Figure. |
| Diode 2 | In rear J/B. See Figure. |
| Diode 3 | In rear J/B. See Figure. |

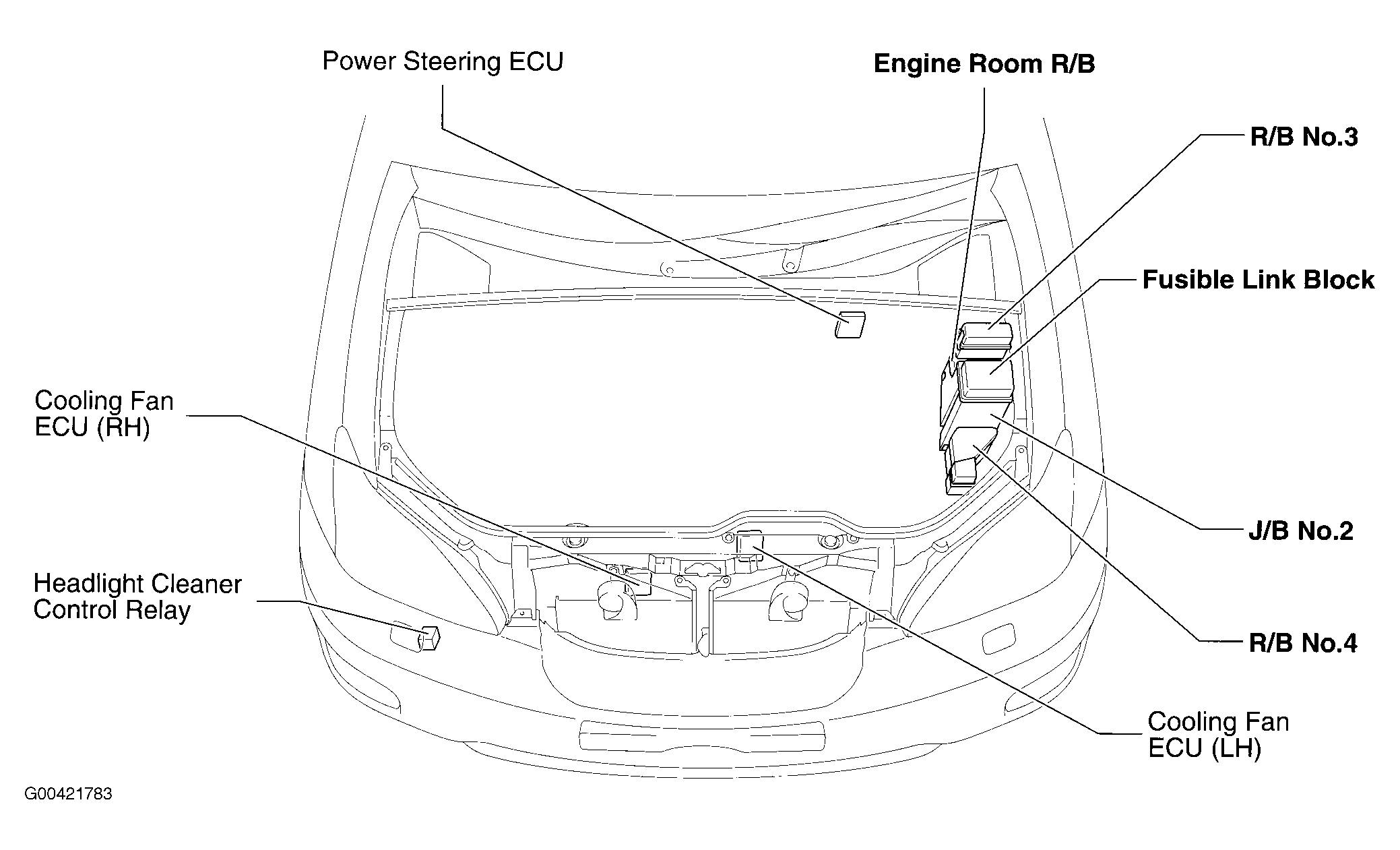

| Engine Room R/B | On left side of engine compartment. See Figure. |
| Fusible Link Block | Left side of engine compartment. See Figure. |

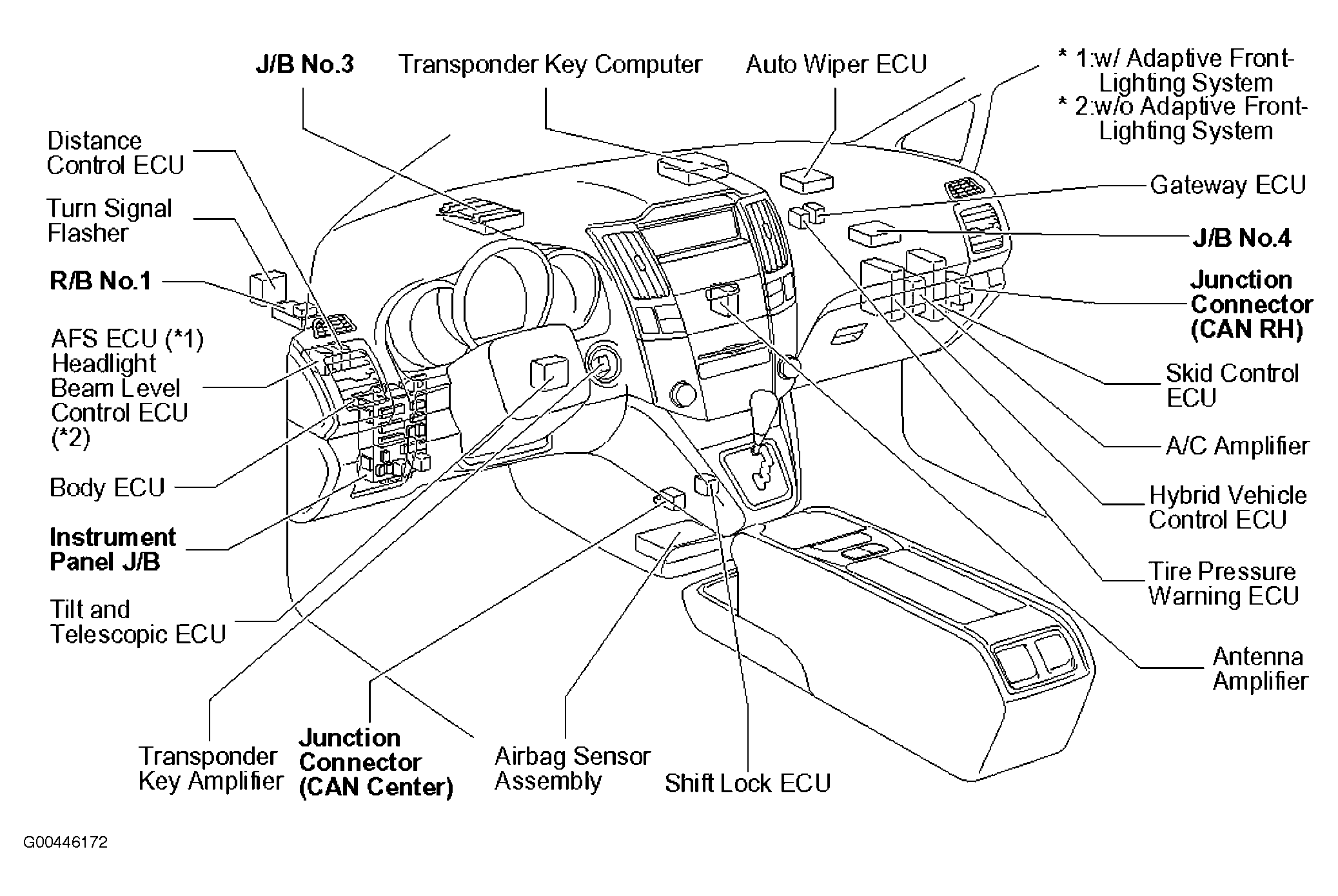

| Instrument Panel J/B | Left side of dash. See Figure. |
| J/B No. 2 | Left side of engine compartment. See Figure. |
| J/B No. 3 | Left side of dash. See Figure. |
| J/B No. 4 | Right side of dash. See Figure. |
| Overhead J/B | Front center of roof. See Figure. |
| R/B No. 1 | Left side of dash. See Figure. |
| R/B No. 3 | Left side of engine compartment. See Figure. |
| R/B No. 4 | Left side of engine compartment. See Figure. |

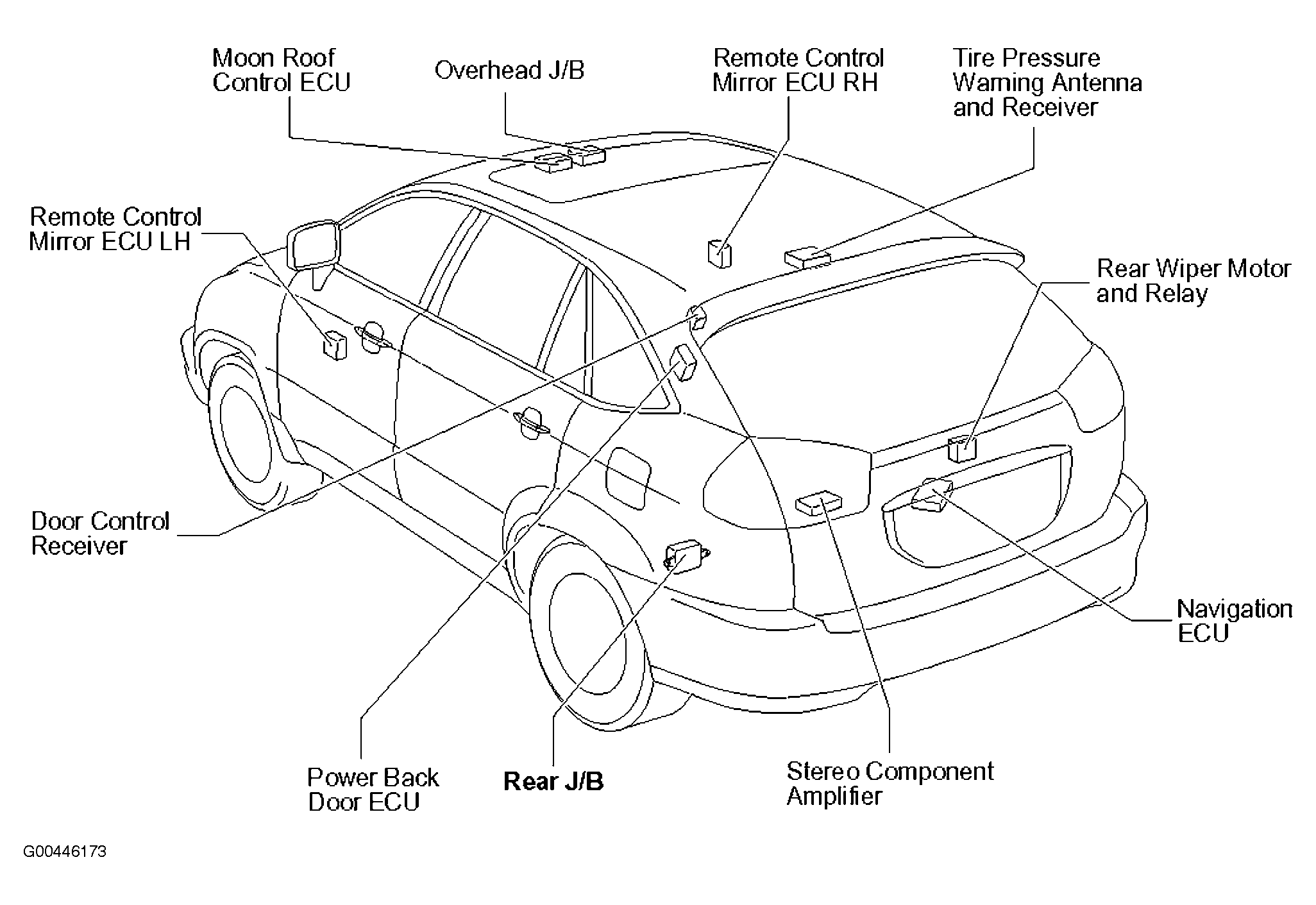

| Rear J/B | Left rear side of cargo area. See Figure. |
