Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

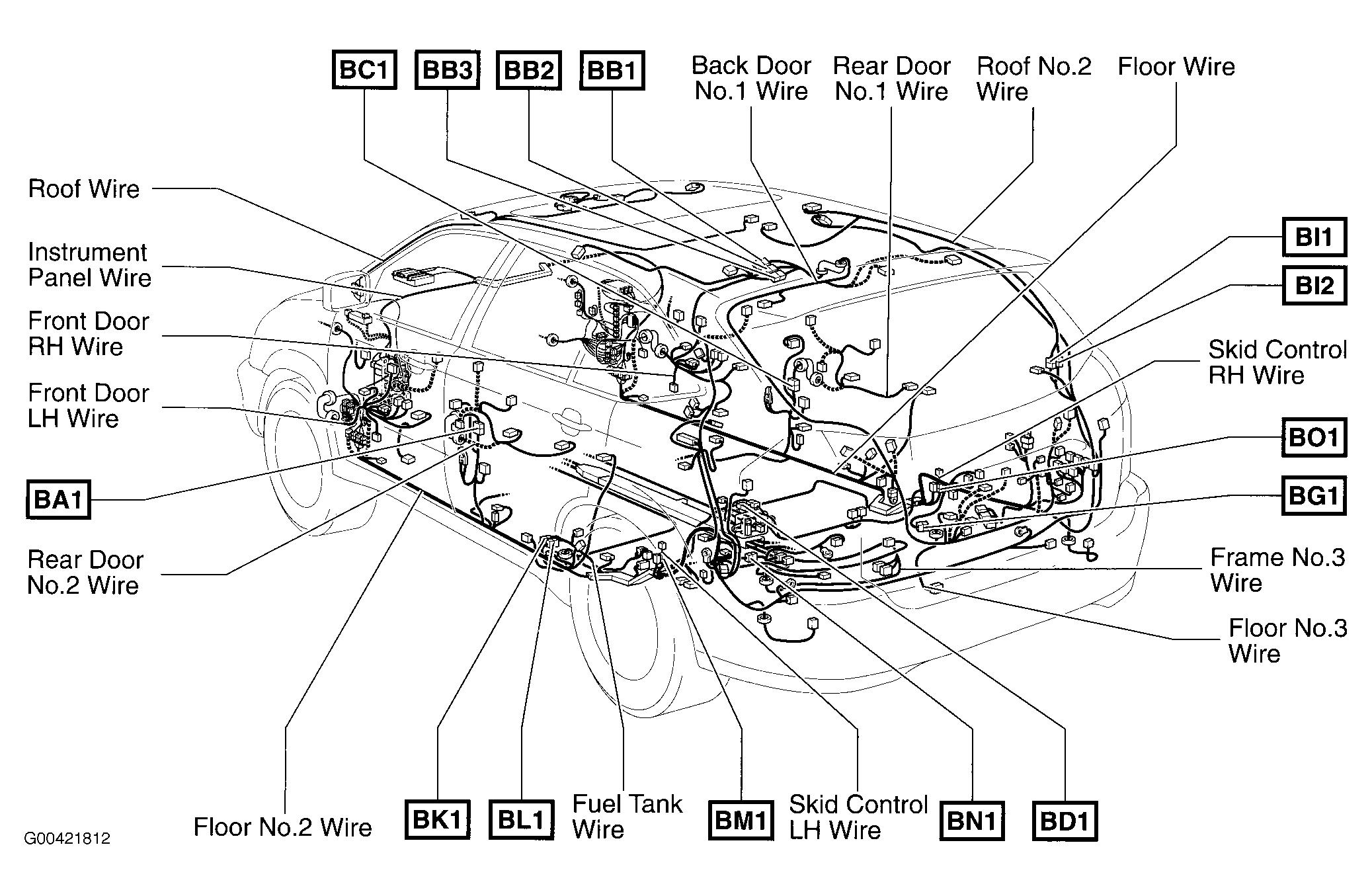

| BA1 (Blue, 17 Pin) | At base of left "B" pillar. See Figure. |
| BB1 (White, 17 Pin) | At top left side of rear hatch. See Figure. |
| BB2 (Blue, 20 Pin) | Left top of rear hatch. See Figure. |
| BB3 (Black, 2 Pin) | Left top of rear hatch. See Figure. |
| BC1 (White, 17 Pin) | At base of right "B" pillar. See Figure. |
| BD1 (White, 20 Pin) | Left rear of cargo area. See Figure. |
| BG1 (White, 10 Pin) | In cargo area. See Figure. |
| BI1 (Yellow, 2 Pin) | Right rear of luggage compartment. See Figure. |
| BI2 (White, 28 Pin) | Right rear of engine compartment. See Figure. |

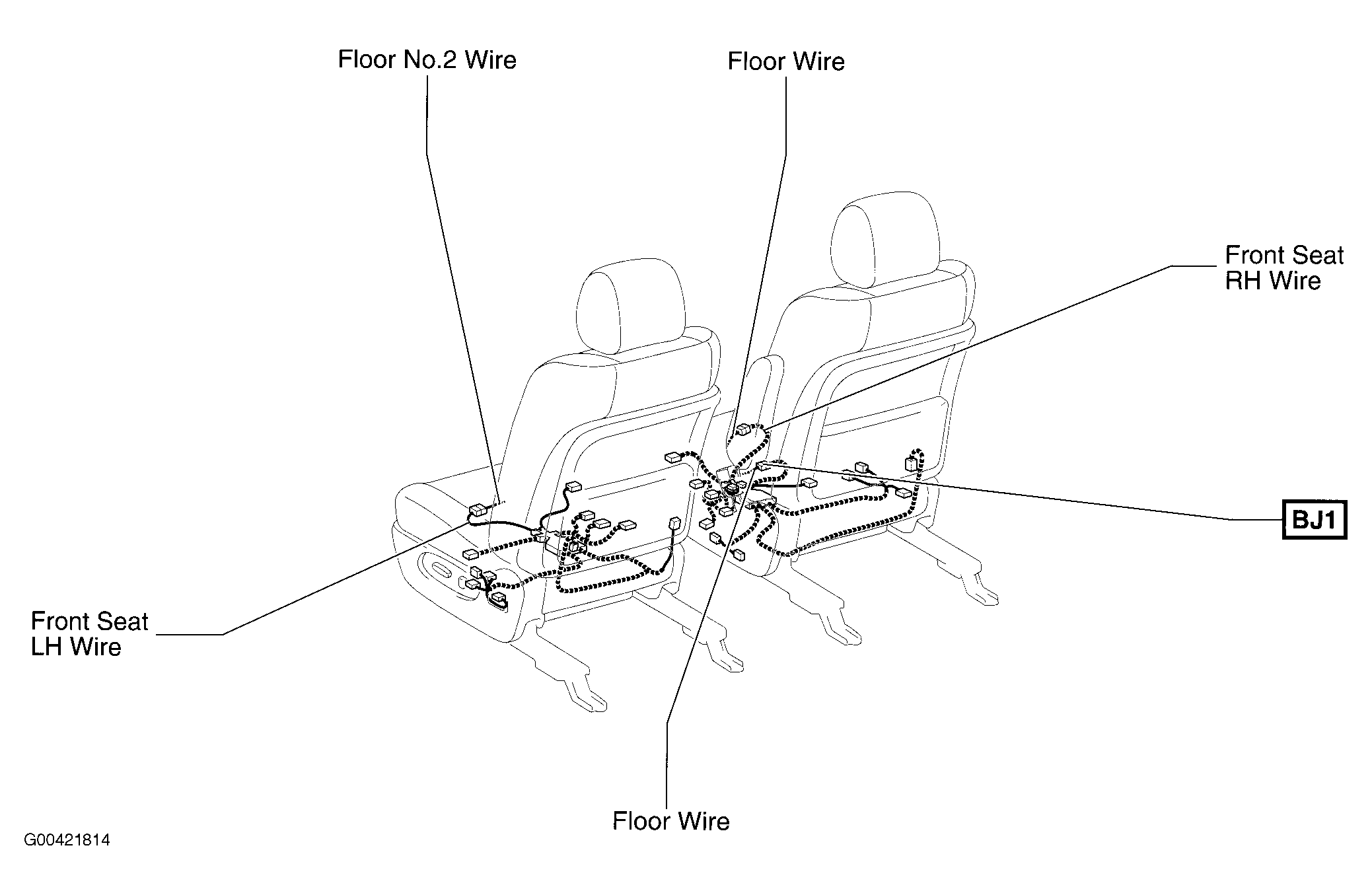

| BJ1 (Gray, 6 Pin) | In right front passenger's seat. See Figure. |
| BK1 (Gray, 4 Pin) | Left rear floor pan. See Figure. |
| BL1 (Gray, 8 Pin) | Left rear floor pan. See Figure. |
| BM1 (Black, 2 Pin) | Left rear wheel well. See Figure. |
| BN1 (White, 1 Pin) | Left rear of luggage area. See Figure. |
| BO1 (Black, 2 Pin) | Right rear of luggage area. See Figure. |
| BP1 (White, 10 Pin) | Under left side of rear seat. See Figure. |
| BQ1 (White, 4 Pin) | Under center of rear seat. See Figure. |
| EA1 (Gray, 4 Pin) | Left rear of engine compartment. See Figure. |
| EB1 (Gray, 6 Pin) | Left front of engine compartment. See Figure. |
| EB3 (Black, 4 Pin) | Left front of engine compartment. See Figure. |
| EC1 (Dark Gray, 4 Pin) | Left rear of engine compartment. See Figure. |
| EC2 (Black, 10 Pin) | Left rear of engine compartment. See Figure. |

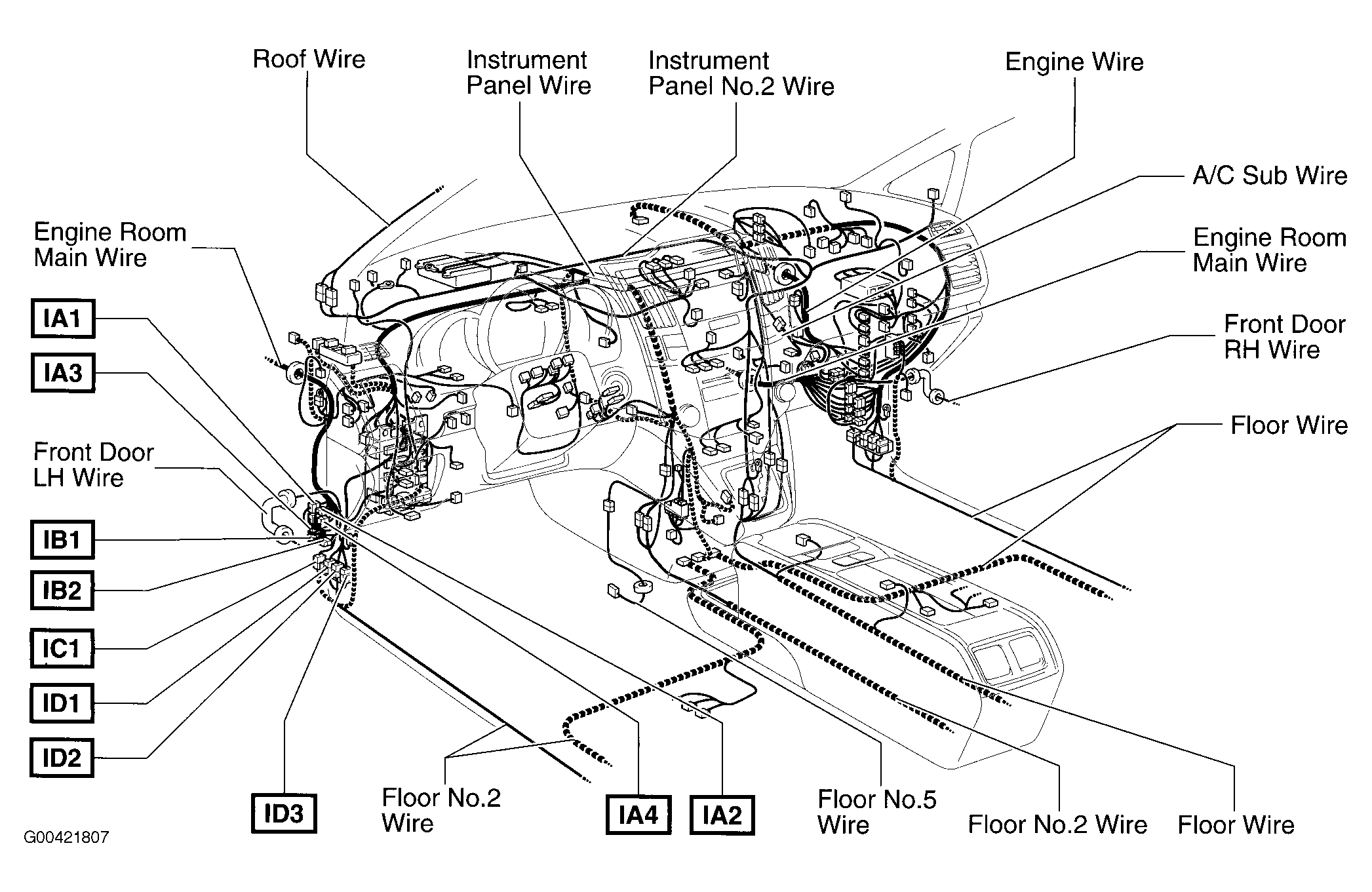

| IA1 (Gray, 18 Pin) | At left kick panel. See Figure. |
| IA2 (White, 20 Pin) | At left kick panel. See Figure. |
| IA3 (Yellow, 2 Pin) | At left kick panel. See Figure. |
| IA4 (Blue, 12 Pin) | At left kick panel. See Figure. |
| IB1 (White, 20 Pin) | At left kick panel. See Figure. |
| IB2 (Blue, 17 Pin) | At left kick panel. See Figure. |
| IC1 (White, 3 Pin) | At left kick panel. See Figure. |
| ID1 (Blue, 9 Pin) | At left kick panel. See Figure. |
| ID2 (White, 18 Pin) | At left kick panel. See Figure. |
| ID3 (Gray, 20 Pin) | At left kick panel. See Figure. |

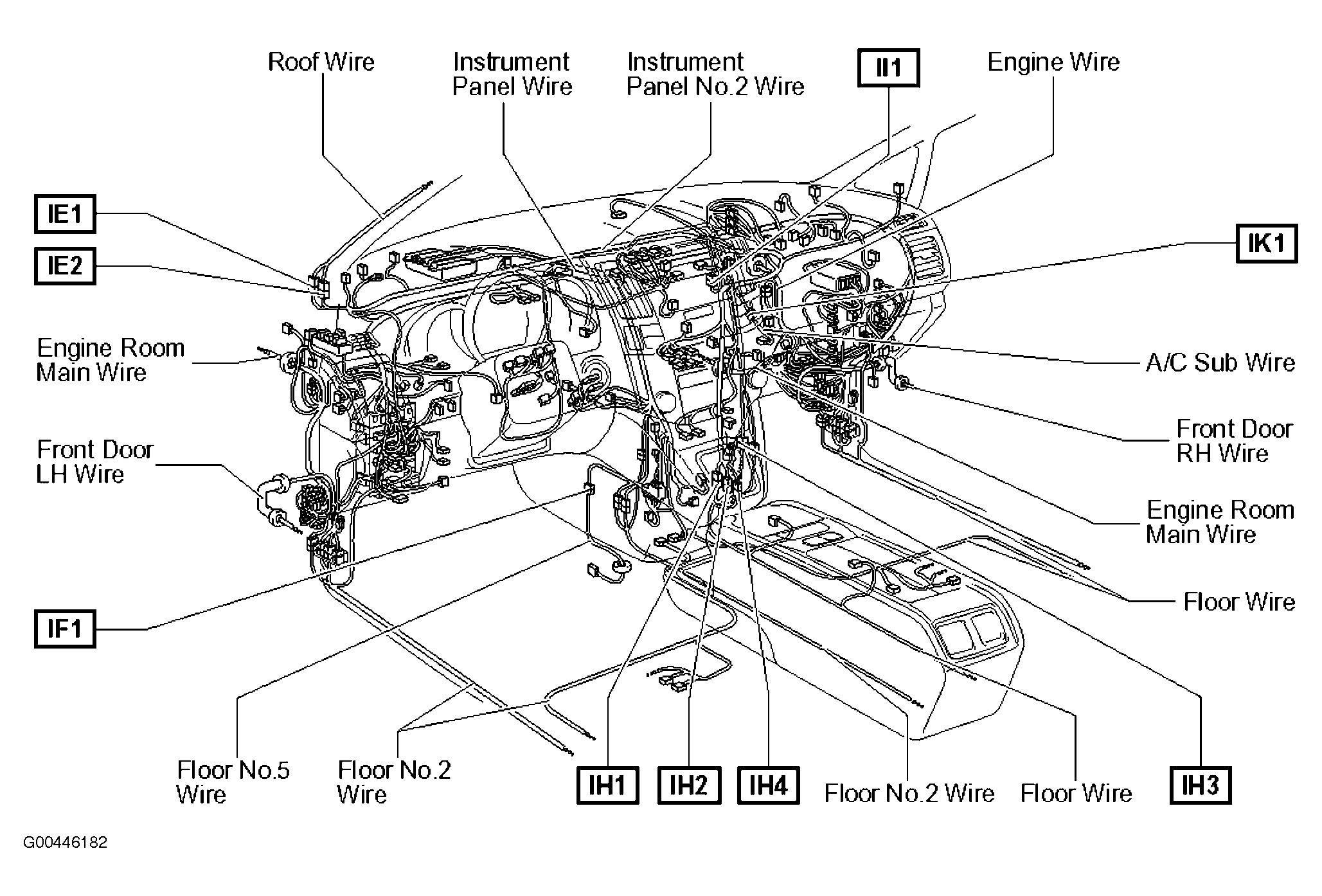

| IE1 (White, 14 Pin) | At left side of dash. See Figure. |
| IE2 (White, 20 Pin) | At left side of dash. See Figure. |
| IF1 (Gray, 4 Pin) | Lower center of dash. See Figure. |
| IH1 (White, 22 Pin) | At center of dash. See Figure. |
| IH2 (White, 17 Pin) | Center of dash. See Figure. |
| IH3 (White, 14 Pin) | Center of dash. See Figure. |
| IH4 (Light Blue, 1 Pin) | Under center of dash. See Figure. |
| II1 (White, 10 Pin) | Center of dash. See Figure. |
| IK1 (White, 3 Pin) | Right side of dash. See Figure. |

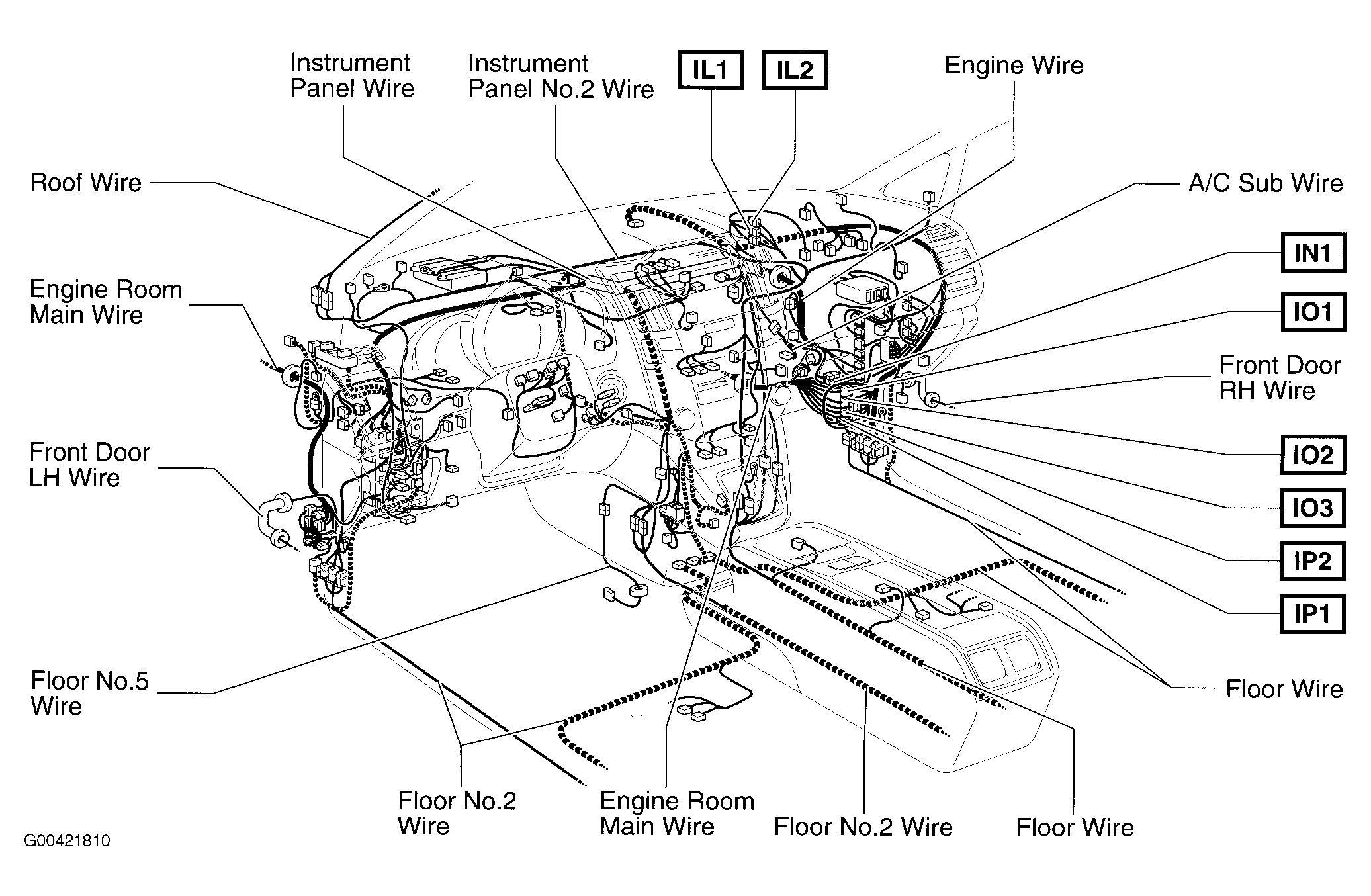

| IL1 (White, 17 Pin) | At right side of dash. See Figure. |
| IL2 (Gray, 20 Pin) | At right side of dash. See Figure. |
| IN1 (Blue, 20 Pin) | At right side of dash. See Figure. |
| IO1 (White, 20 Pin) | At right kick panel. See Figure. |
| IO2 (Gray, 18 Pin) | At right kick panel. See Figure. |
| IO3 (Yellow, 2 Pin) | At right kick panel. See Figure. |
| IP1 (Blue, 17 Pin) | Right kick panel. See Figure. |
| IP2 (White, 20 Pin) | Right kick panel. See Figure. |
| IQ1 (Blue, 22 Pin) | Right kick panel. See Figure. |
| IQ2 (White, 2 Pin) | Right kick panel. See Figure. |
| IR1 (White, 11 Pin) | Right kick panel. See Figure. |
| IS1 (Blue, 9 Pin) | Right kick panel. See Figure. |
| IS2 (White, 18 Pin) | Right kick panel. See Figure. |
| IS3 (Gray, 20 Pin) | Right kick panel. See Figure. |

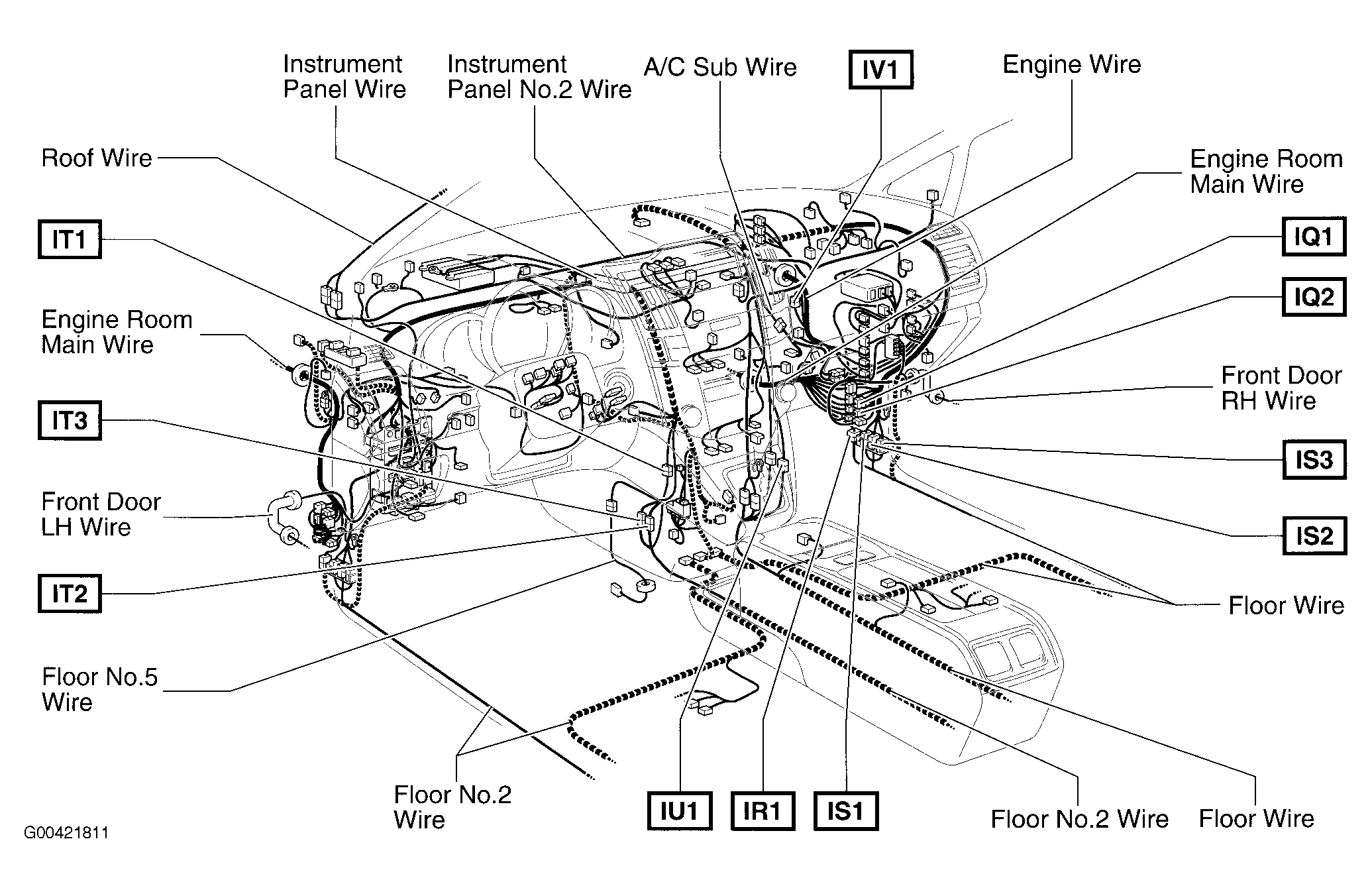

| IT1 (White, 14 Pin) | Center of dash. See Figure. |
| IT2 (White, 20 Pin) | Center of dash. See Figure. |
| IT3 (White, 17 Pin) | Center of dash. See Figure. |
| IU1 (White, 6 Pin) | Center of dash. See Figure. |
| IV1 (White, 5 Pin) | Right side of dash. See Figure. |
