Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Amplifier | Right side of dash. See Figure. |
| A/C Thermistor | Left side of dash. See Figure. |
| Airbag Squib (Front Passenger Airbag Assembly) | Right side of dash. See Figure. |
| Airbag Squib (Steering Wheel Pad) | In steering column. See Figure. |
| Antenna Amplifier | Center of dash. See Figure. |
| Back Door Lock Assembly | In center of tailgate. See Figure. |
| Brake Control Power Supply Assembly | Rear of vehicle chassis. See Figure. |
| Brake Stroke Simulator Cylinder | Left rear of engine compartment. See Figure. |
| Curtain Shield Airbag Squib LH | Left rear of vehicle. See Figure. |
| Curtain Shield Airbag Squib RH | Right rear of vehicle. See Figure. |
| Data Link Connector No. 3 | Under left side of dash. See Figure. |
| Diode (Rear Wiper) | Under left side of dash. See Figure. |
| Front Window Deicer | Left rear of engine compartment. See Figure. |
| Horn LH | Left front of engine compartment. See Figure. |
| Horn RH | Right front of engine compartment. See Figure. |
| Hybrid Vehicle Battery | Under rear seat. See Figure. |
| Hybrid Vehicle Battery Short Connector | Under right side of rear seat. See Figure. |
| Ignition Coil & Igniter No. 1 | On top of each respective cylinder. See Figure. |
| Ignition Coil & Igniter No. 2 | Top of left valve cover. See Figure. |
| Ignition Coil & Igniter No. 3 | Top of right valve cover. See Figure. |
| Ignition Coil & Igniter No. 4 | Top of left valve cover. See Figure. |
| Ignition Coil & Igniter No. 5 | Top of right valve cover. See Figure. |
| Ignition Coil & Igniter No. 6 | Top of left valve cover. See Figure. |
| Inverter | Left side of engine compartment. See Figure. |
| Junction Connector (CAN Center) | Lower center of dash. See Figure. |
| Junction Connector (CAN RH) | Right side of dash. See Figure. |
| Junction Connector J2 | In right front of engine compartment, behind headlight. See Figure. |
| Junction Connector J3 | Right front of engine compartment, behind headlight. See Figure. |
| Junction Connector J4 | Left front of engine compartment, behind headlight. See Figure. |
| Junction Connector J5 | Left front of engine compartment, behind headlight. See Figure. |

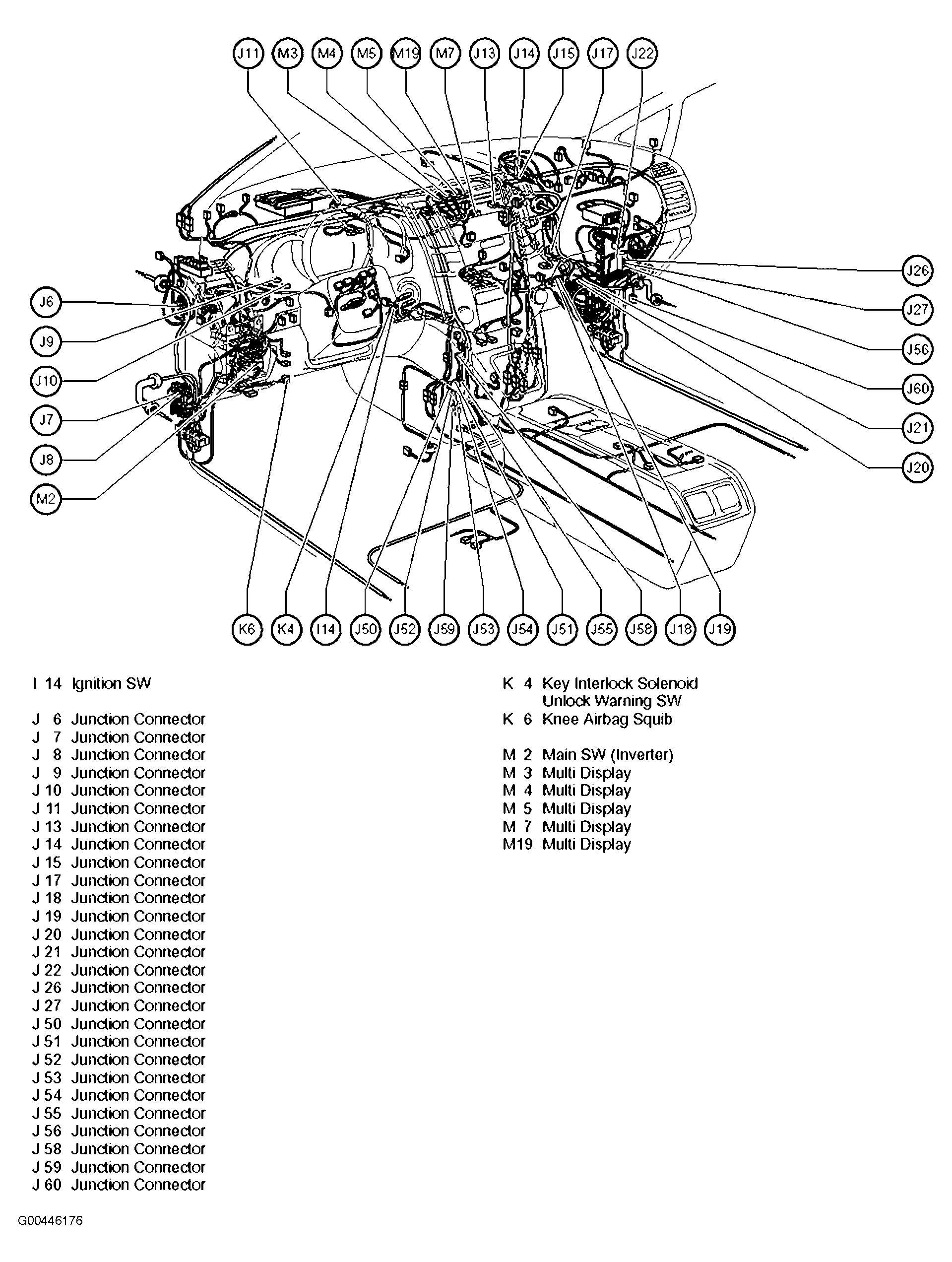

| Junction Connector J11 | Behind left side of dash. See Figure. |
| Junction Connectors J6, J7, J8, J9 & J10 | Behind left side of dash. See Figure. |
| Junction Connectors J13, J14 & J15 | Center of dash. See Figure. |
| Junction Connectors J17, J18, J19, J20, J21, J22, J26 & J27 | Right side of dash. See Figure. |
| Junction Connectors J28 & J29 | Left kick panel. See Figure. |
| Junction Connectors J30, J31, J34, J35, J61 & J62 | Left rear cargo area. See Figure. |
| Junction Connectors J32 & J33 | Right passenger's door. See Figure. |
| Junction Connectors J36, J37, J38, J39, J40, J41 & J42 | At rear cargo area. See Figure. |
| Junction Connectors J45 & J46 | In driver's seat bottom. See Figure. |
| Junction Connectors J47 & J48 | Under passenger's seat. See Figure. |
| Junction Connectors J50, J51, J52, J53, J54, J55 & J59 | In center of dash. See Figure. |
| Junction Connectors J56, J58 & J60 | Right side of dash. See Figure. |
| Keyless Buzzer | Left side of engine compartment. See Figure. |
| Noise Filter | At top front of engine. See Figure. |
| Noise Filter (Rear Window Defogger) | At rear window. See Figure. |
| Power Steering Converter | Left rear of cargo area. See Figure. |
| Pretensioner LH | In base of left "B" pillar. See Figure. |
| Pretensioner RH | In base of left "B" pillar. See Figure. |
| Seat Heater (Driver's Seat) | In driver's seat. See Figure. |
| Seat Heater (Front Passenger's Seat) | In front passenger's seat. See Figure. |
| Side Airbag Squib LH | In driver's seat back. See Figure. |
| Side Airbag Squib RH | In front passenger's seat back. See Figure. |
| Stereo Component Amplifier | Center rear of vehicle. See Figure. |
| Television Camera | Center rear of luggage compartment. See Figure. |
| Theft Deterrent Horn | Left front of engine compartment. See Figure. |
| Tire Pressure Warning Antenna & Receiver | Rear center of roof. See Figure. |
| Transponder Key Amplifier | In steering column. See Figure. |
| Voltage Inverter | Left rear of cargo area. See Figure. |
