Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|

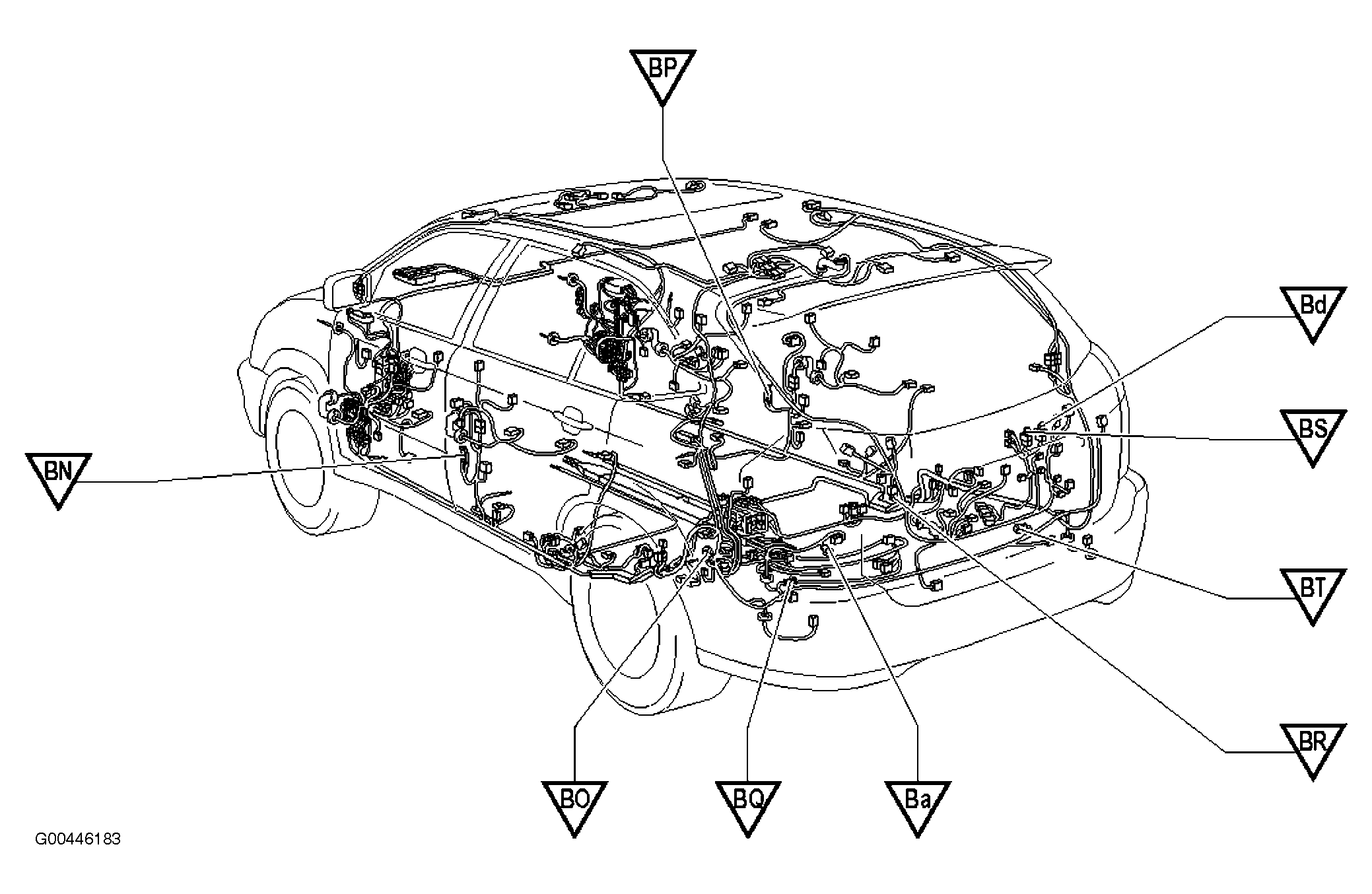

| Ba | Right rear cargo area. See Figure. |

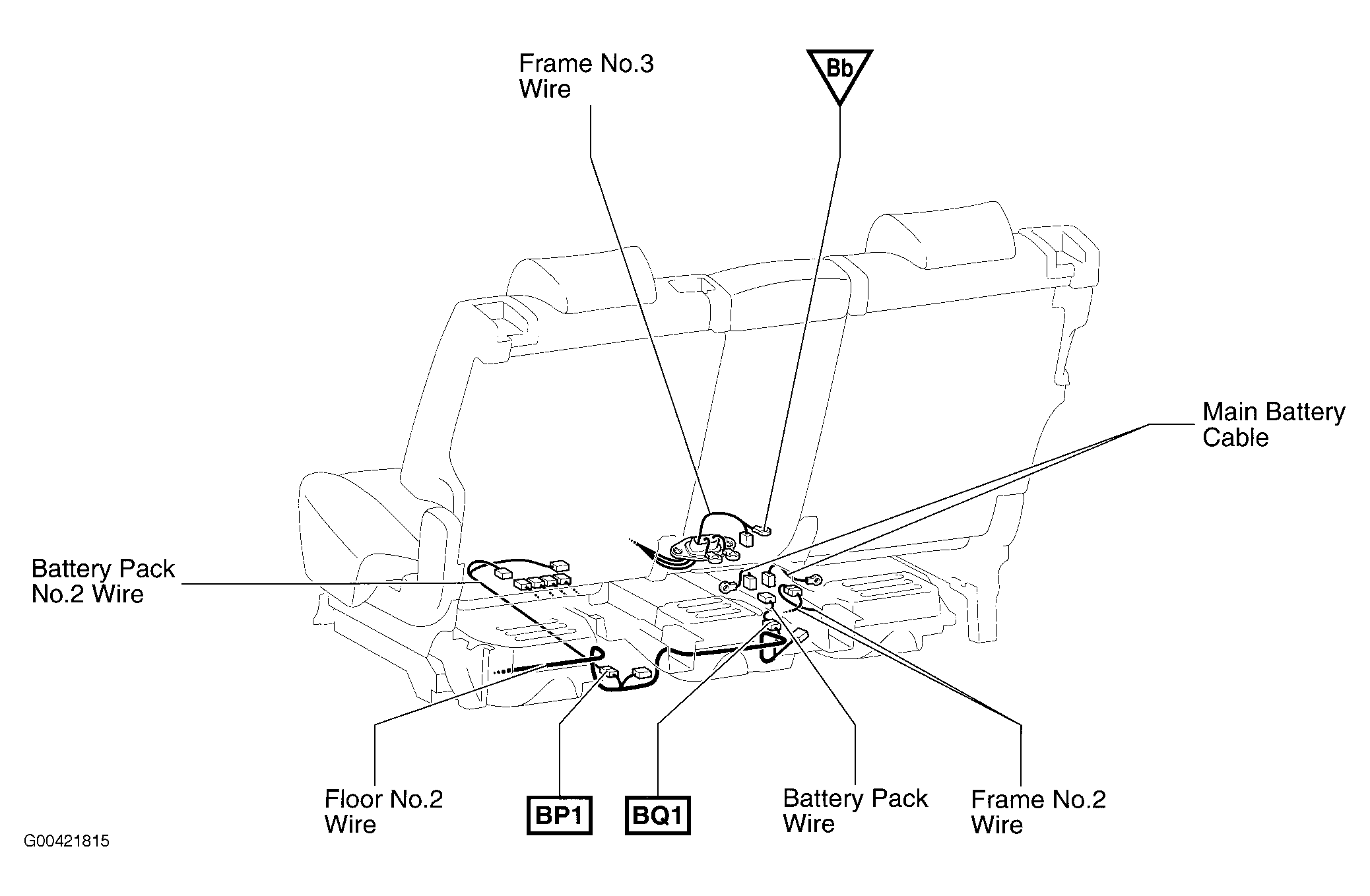

| Bb | Center of rear seat. See Figure. |
| Bd | Behind right quarterpanel. See Figure. |
| BN | At left "B" pillar. See Figure. |
| BO | Left rear of cargo area. See Figure. |
| BP | Lower right "B" pillar. See Figure. |
| BQ | Behind left side of rear bumper. See Figure. |
| BR | Left rear cargo area. See Figure. |
| BS | Right rear of cargo area. See Figure. |
| BT | Behind right side of rear bumper. See Figure. |

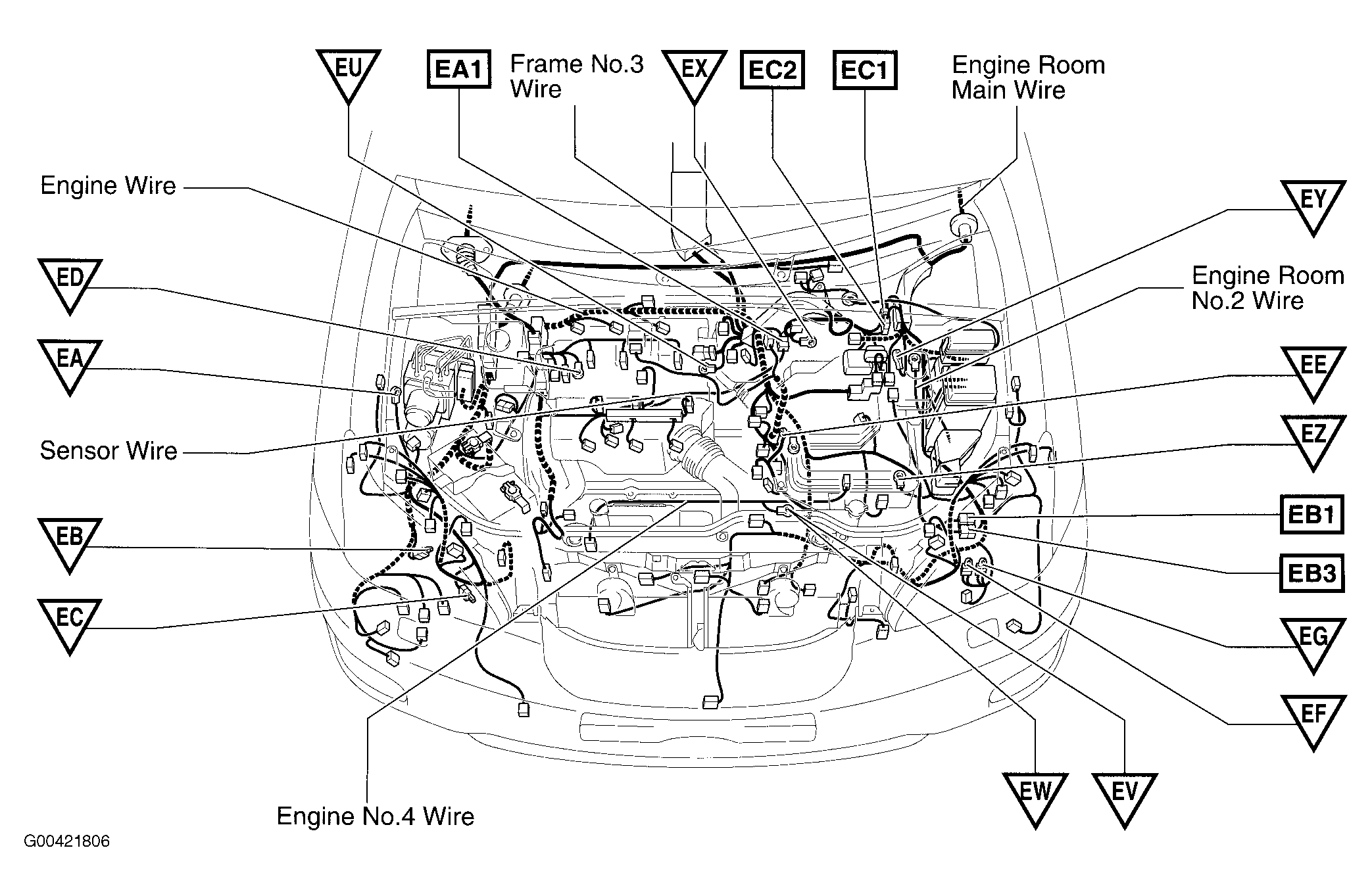

| EA | At right side of engine compartment. See Figure. |
| EB | At right of surge tank. See Figure. |
| EC | At rear of surge tank. See Figure. |
| ED | Front of engine. See Figure. |
| EE | Rear of engine. See Figure. |
| EF | Left front of engine compartment. See Figure. |
| EG | Left front of engine compartment. See Figure. |
| EU | Center rear of engine compartment. See Figure. |
| EV | Left rear of engine. See Figure. |
| EW | Left rear of engine. See Figure. |
| EX | Left rear of engine compartment. See Figure. |
| EY | Left rear of engine compartment. See Figure. |
| EZ | Left front of engine compartment. See Figure. |

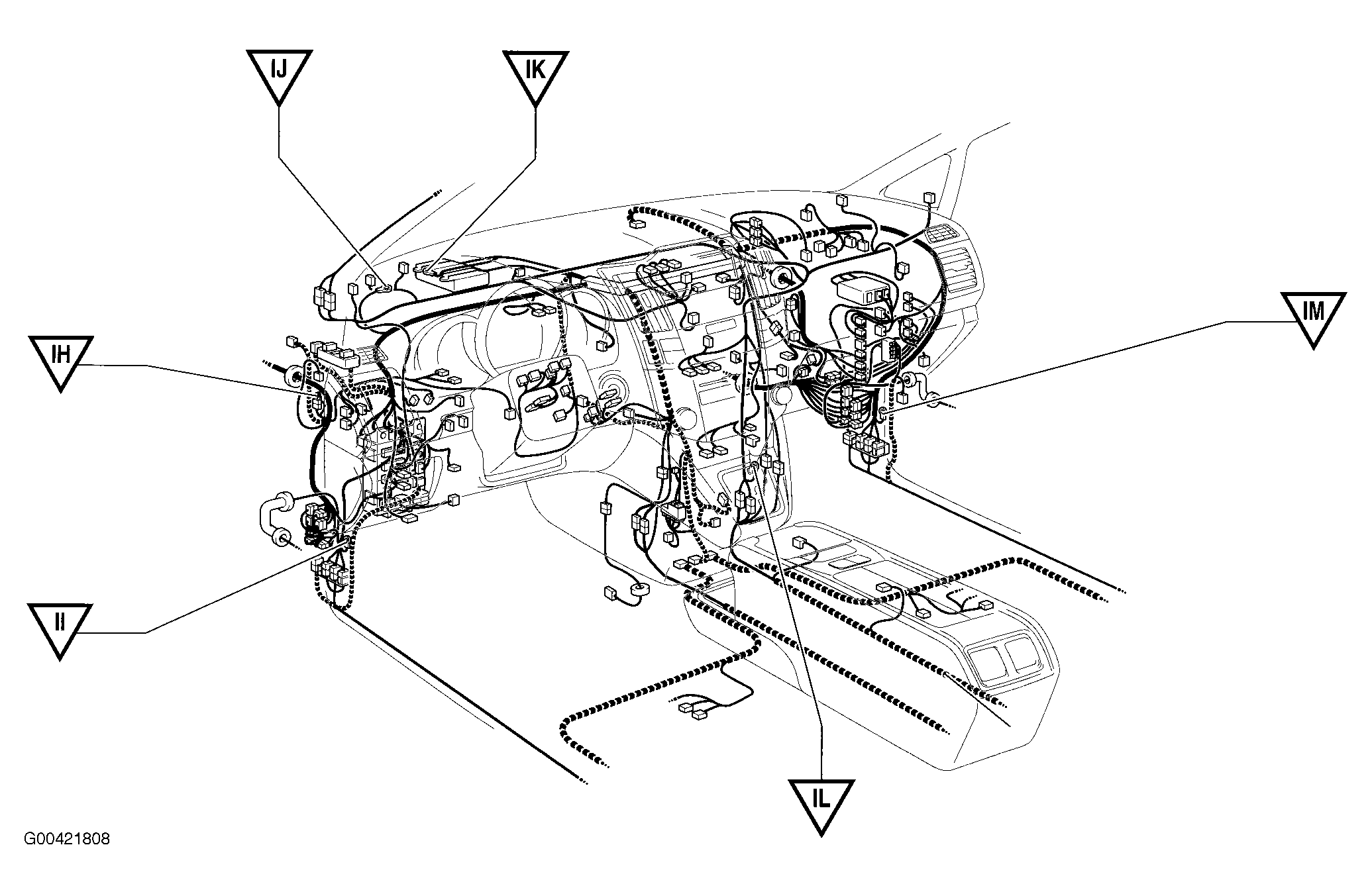

| IH | At left side of dash. See Figure. |
| II | At left kick panel. See Figure. |
| IJ | Left top of dash. See Figure. |
| IK | Top left side of dash. See Figure. |
| IL | Center of dash. See Figure. |
| IM | At right kick panel. See Figure. |
