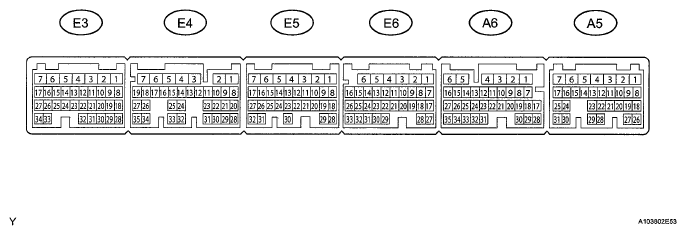

| A6-21 (TC) - E6-1 (E1) |
V - W-B |
Ground |
Engine switch on (IG) |
11 to 14 V |
| A6-21 (TC) - E6-1 (E1) |
V - W-B |
Ground |
Connect terminals TC and CG of DLC3 |
Below 1 V |
| A5-13 (STP) - E6-1 (E1) |
R-B - W-B |
Stop light signal |
Engine switch on (IG), Depress brake pedal |
11 to 14 V |
| A5-13 (STP) - E6-1 (E1) |
R-B - W-B |
Stop light signal |
Engine switch on (IG), Release brake pedal |
Below 1 V |
| A6-15 (CCS) - E6-1 (E1) |
L-B - W-B |
Cruise control main switch circuit |
Engine switch on (IG) |
11 to 14 V |
| A6-15 (CCS) - E6-1 (E1) |
L-B - W-B |
Cruise control main switch circuit |
CANCEL switch ON |
6 6 to 10 1 V |
| A6-15 (CCS) - E6-1 (E1) |
L-B - W-B |
Cruise control main switch circuit |
SET/COAST switch ON |
4 5 to 7 1 V |
| A6-15 (CCS) - E6-1 (E1) |
L-B - W-B |
Cruise control main switch circuit |
RES/ACC switch ON |
2 3 to 4 0 V |
| A6-15 (CCS) - E6-1 (E1) |
L-B - W-B |
Cruise control main switch circuit |
MAIN switch ON |
Below 1 V |
| A5-12 (ST1-) - E6-1 (E1) |
G-W - W-B |
Stop light signal |
Engine switch on (IG), Depress brake pedal |
Below 1 V |
| A5-12 (ST1-) - E6-1 (E1) |
G-W - W-B |
Stop light signal |
Release brake pedal Engine switch on (IG) |
11 to 14 V |
