System Diagram

WARNING: This page is about a different car, the 2010 Lexus LS 460L and 2010 Lexus LS 460. However, it is still accessible from the selected car via links, so may be relevant.
  1. MOST NETWORK COMMUNICATION LINE
    Fig 1: Identifying Electro Multi Vision System Wiring Diagram (1 of 6)
    GTY274649Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. AVC-LAN COMMUNICATION LINE

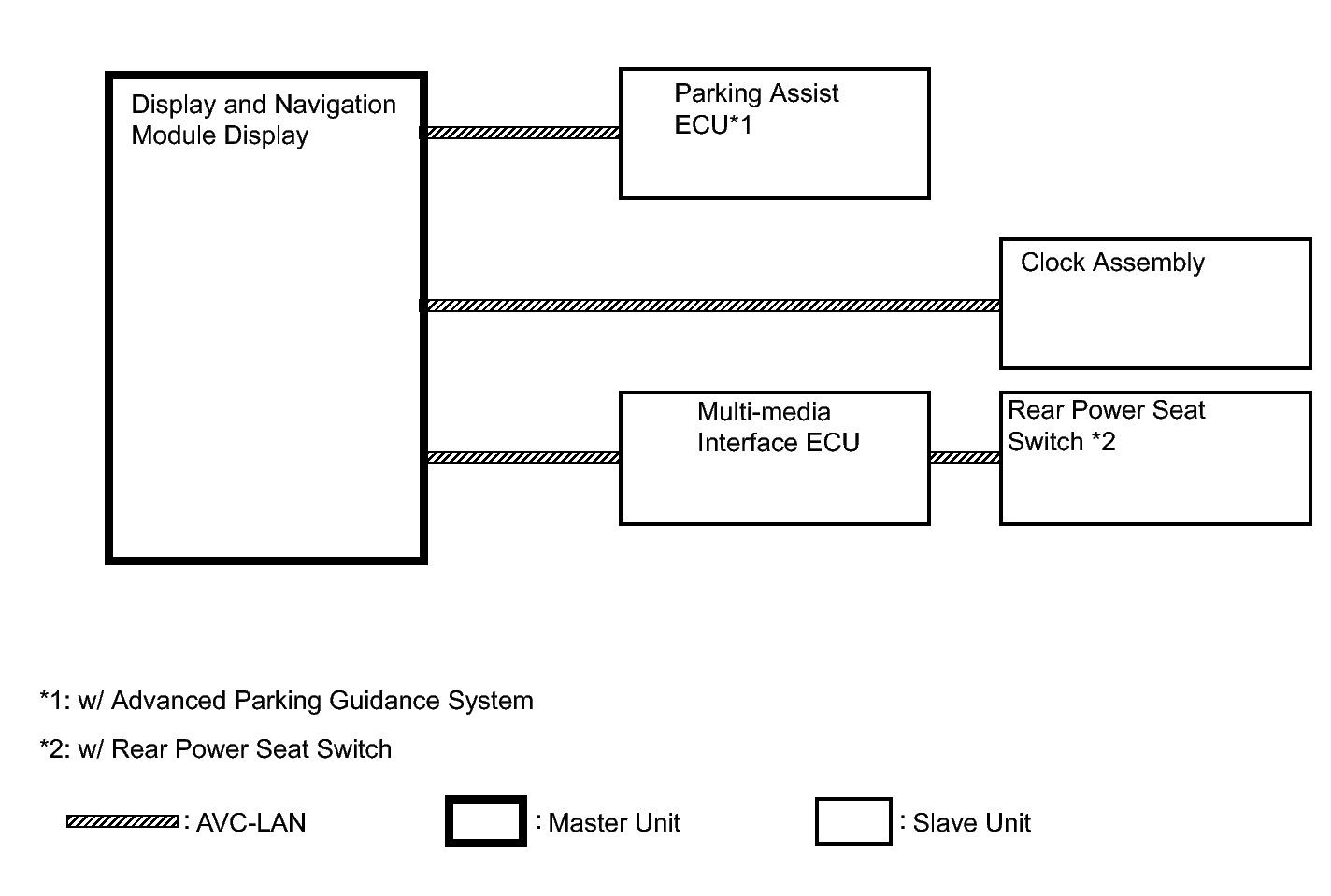

    Fig 2: Identifying Electro Multi Vision System Wiring Diagram (2 of 6)
    GTY256361Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  3. OTHER
    1. w/ Rear Seat Entertainment System

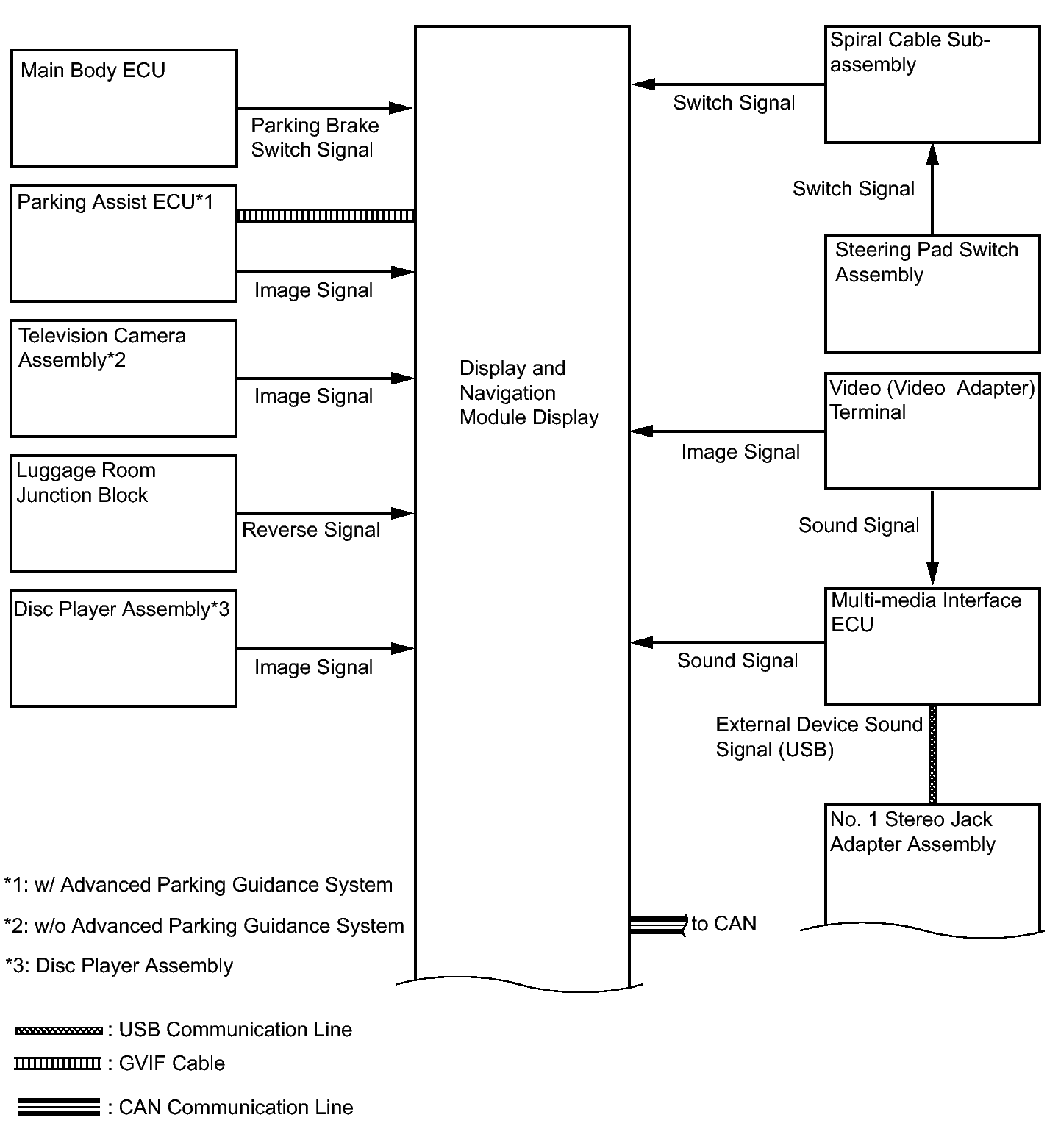

      Fig 3: Identifying Electro Multi Vision System Wiring Diagram (3 of 6)
      GTY265393Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

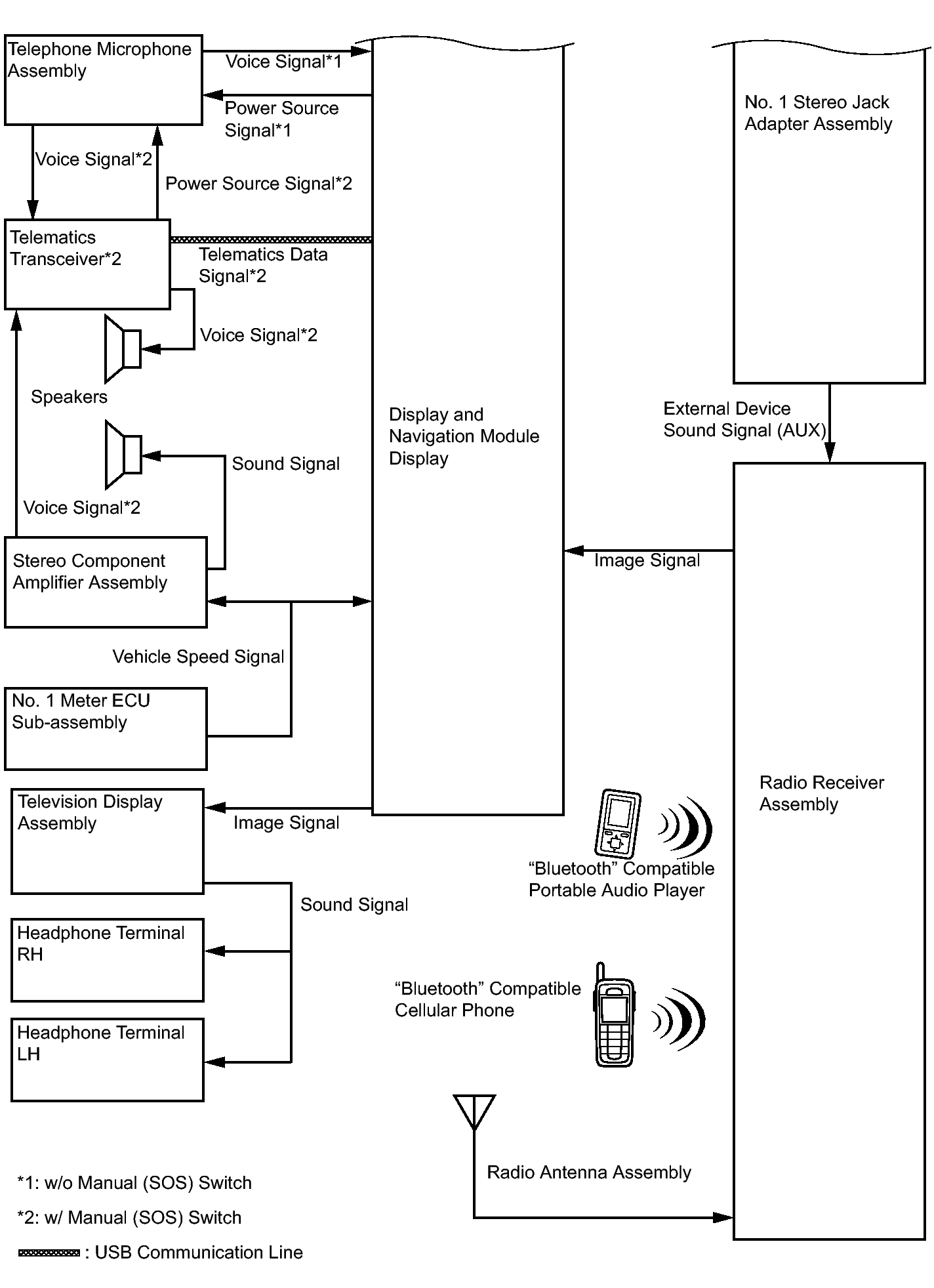

      Fig 4: Identifying Electro Multi Vision System Wiring Diagram (4 of 6)
      GTY272224Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    2. w/o Rear Seat Entertainment System

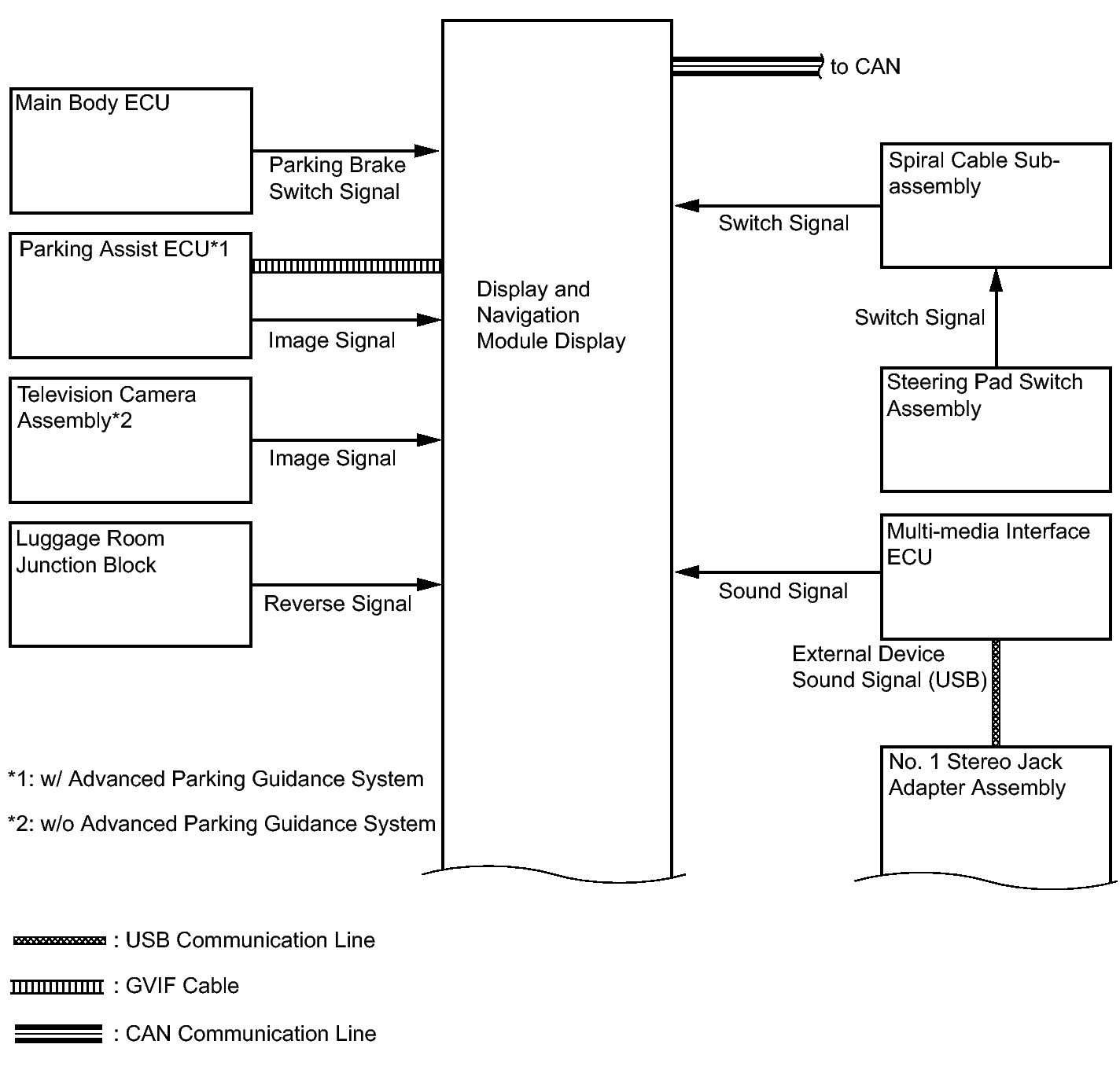

      Fig 5: Identifying Electro Multi Vision System Wiring Diagram (5 of 6)
      GTY285527Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

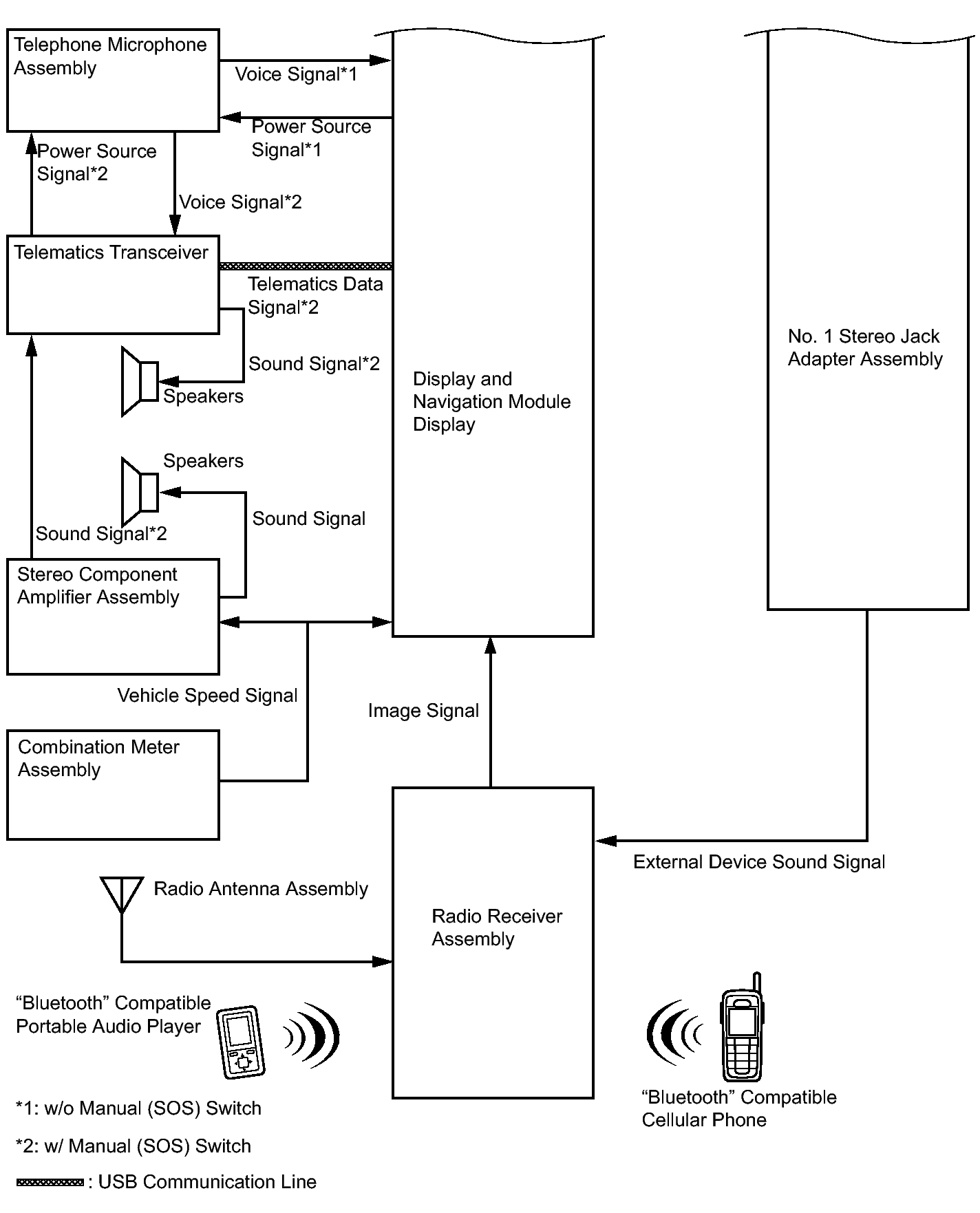

      Fig 6: Identifying Electro Multi Vision System Wiring Diagram (6 of 6)
      GTY284997Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
